اطلب مراجعة تكوين بطارية الطائرات بدون طيار HSS Energy 14S 120Ah قبل طلب أجهزة التركيب. يشتمل الحمل المثبت على بطارية تزن حوالي 15.7 كجم، لذا فإن الدعم والوصول إلى المناولة يستحقان الاهتمام قبل توجيه الكابل. تصل الخيوط الرئيسية مقاس 200 مم وحزام التوازن مقاس 150 مم إلى مسافات مختلفة من الطرف القصير. حدد كلا المسارين باستخدام رسم التثبيت بدلاً من استخدام الأسلاك لحمل الجسم. يمكننا مراجعة التكوين المحدد لمصدر OEM/ODM، والطلبات المجمعة، والإمداد المباشر من المصنع قبل الإنتاج.

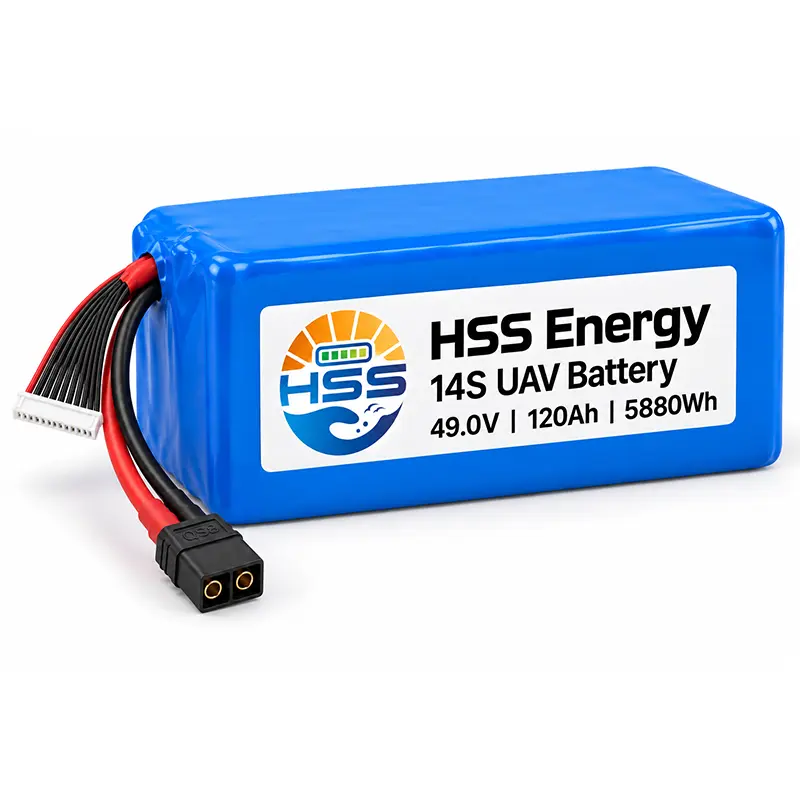

تعد بطارية الطائرات بدون طيار 14S بسعة 120000 مللي أمبير في الساعة عبارة عن مجموعة كاملة من البطاريات ذات الطاقة الاسمية بقدرة 5880 وات في الساعة. يمكن أن تكون قدرتها ذات صلة بمشاريع الطائرات بدون طيار كثيفة الاستهلاك للطاقة، ولكن الجسم الذي يبلغ وزنه 15.7 كجم يطرح أيضًا أسئلة الشراء المركزية المتعلقة بالدعم والمناولة والنقل. ولا ينبغي اختياره كبديل مباشر لمجرد أن الحزمة الأخرى تحمل علامة 14S.
|
المعلمة |
مواصفة |
|
نموذج |
14S120Ah |
|
تسمية الخلية |
120118356-120000 مللي أمبير |
|
نوع الخلية |
شبه صلبة |
|
تكوين السلسلة |
14S |
|
الجهد الاسمي |
49.0 فولت |
|
سعة |
120 أمبير / 120000 مللي أمبير |
|
الطاقة الاسمية |
5880 واط ساعة (الجهد الاسمي × السعة) |
|
كثافة طاقة الخلية |
390 وات/كجم (قيمة الخلية) |
|
الحد الأقصى للشحن الحالي |
60 أمبير (0.5 درجة مئوية) |
|
تهمة قطع الجهد |
60.2 فولت |
|
التفريغ قطع الجهد |
35.0 فولت عند T> -20 درجة مئوية؛ 28.0 فولت عند T <-20 درجة مئوية |
|
تيار التفريغ المستمر |
180 أمبير (1.5 درجة مئوية) |
|
الحد الأقصى لتيار التفريغ |
360 أمبير (3C)، حتى 10 ثوانٍ |
|
حالة |
مواصفة |
|
درجة حرارة العمل |
-43 إلى 55 درجة مئوية |
|
درجة حرارة التخزين |
-20 إلى 40 درجة مئوية |
|
رطوبة التخزين |
<85% رطوبة نسبية |
|
مرجع دورة الحياة |
500 دورة |
|
مادة ميكانيكية |
مواصفة |
|
أبعاد الجسم (العرض × العرض × الارتفاع) |
175 × 130 × 410 ملم؛ كل ± 5 مم |
|
وزن الجسم التقريبي |
15.7 كجم |
|
واجهة اختيارية |
إعدادات |
|
الكابل الرئيسي والموصل |
6AWG، 200 مم؛ QS8s |
|
حزام التوازن والموصل |
22AWG، 150 مم؛ XH-15P (B0–B14) |
الطاقة الاسمية هي الجهد مضروبا في القدرة. كثافة طاقة الخلية ليست كثافة طاقة جاهزة. لا تحدد حدود درجة حرارة العمل إذنًا بدرجة حرارة الشحن.
بالنسبة لبطارية 49 فولت 120 أمبير، يعد الجهد الاسمي وقطع الشحن وجهد النظام القابل للاستخدام مدخلات تخطيط مختلفة. لا يتجاوز رقم الطاقة الكبير حدود التيار المستمر 180A. يحتاج ترتيب الجسم والرصاص أيضًا إلى حل تركيب يدعم البطارية بشكل مستقل عن الكابلات الخاصة بها.

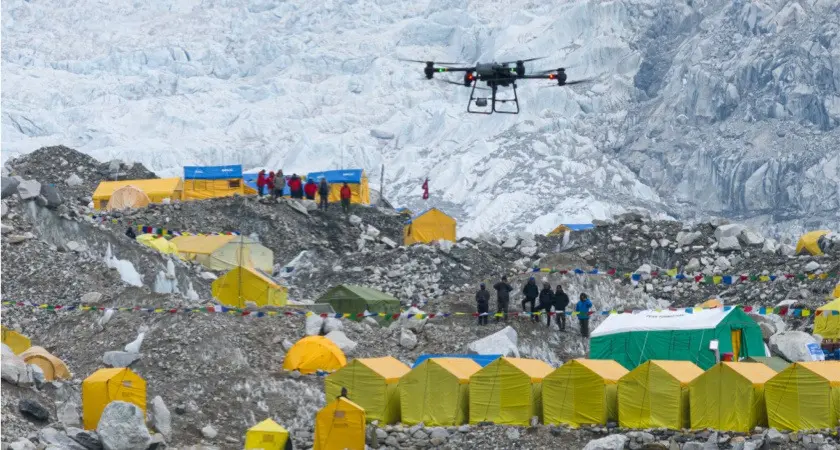

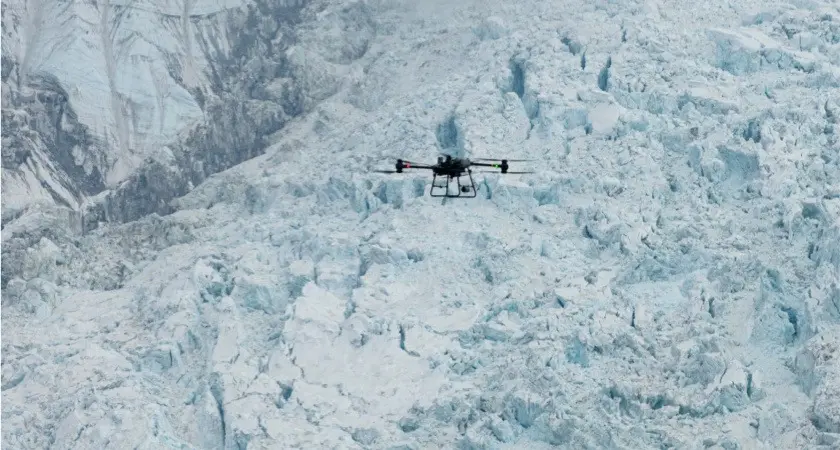

توضح أعمال التسليم الموثقة لشركة DJI في نيبال الفصل العملي بين الطريق المحمول جواً والخدمات اللوجستية الأرضية في البيئة الجبلية. هذه صور تطبيقات مستقلة، وليست رحلات جوية تعمل بنظام HSS أو دليلاً على أداء هذه الحزمة على ارتفاعات عالية. وهي تؤكد لماذا يجب أن تأخذ خطة المهمة في الاعتبار كلاً من الطائرات والأشخاص الذين يتعاملون مع المعدات.
ادعم حزمة بطارية 14S 120Ah الكاملة على سطح تثبيت مناسب وقم بتثبيتها ضد الحركة. اترك مساحة للتوصيلات الرئيسية والتوازن. لا ترفع البطارية من الأسلاك أو تضع أحمال تقييد على مخرج الكابل أو تترك جسم البطارية يضغط على أطراف التوصيل المكشوفة.
في مواقع العمل النائية في معسكر القاعدة النيبالية، قد تكون المساحة المخصصة للوصول إلى المعدات وتشغيلها محدودة. من الضروري تحديد موضع صناديق التغليف بوضوح عند استبدال المعدات، وكذلك كيفية حماية المعدات الطرفية قبل التثبيت.
|
تجنب هذا الخطأ |
استخدم هذا النهج |
|
التعامل مع 14S كمواصفات شاحن كاملة |
قم بمطابقة قطع 60.2 فولت وتيار الشحن الأقصى 60 أمبير مع ملف تعريف الشحن المتفق عليه. |
|
استخدام أبعاد الجسم كأبعاد كرتونة الشحن |
حدد التغليف الواقي أولاً، ثم احصل على الأبعاد الخارجية الفعلية والوزن الإجمالي. |
|
رفع العبوة بواسطة الكابلات الخاصة بها |
دعم الجسم واستخدام ترتيب التعامل المناسب. |
|
التعامل مع ذروة 360A كتيار طيران عادي |
استخدم الحد المستمر 180A؛ تقتصر الذروة المنفصلة على ما يصل إلى 10 ثوانٍ. |
|
قراءة حد درجة حرارة العمل كإذن شحن |
تحقق من شروط الشحن الخاصة بالطراز بشكل منفصل. |
يجب أن يميز عرض أسعار بطارية الطائرات بدون طيار 14S 120Ah بين تكوين البطارية المعتمد ونطاق التعبئة والشحن الخاص بها. حدد الوجهة وكمية الطلب وشروط الاستلام وأي متطلبات تعبئة للعملاء. يعتمد المسار النهائي ومستندات النقل وقبول شركة النقل على التكوين الفعلي والشحن.

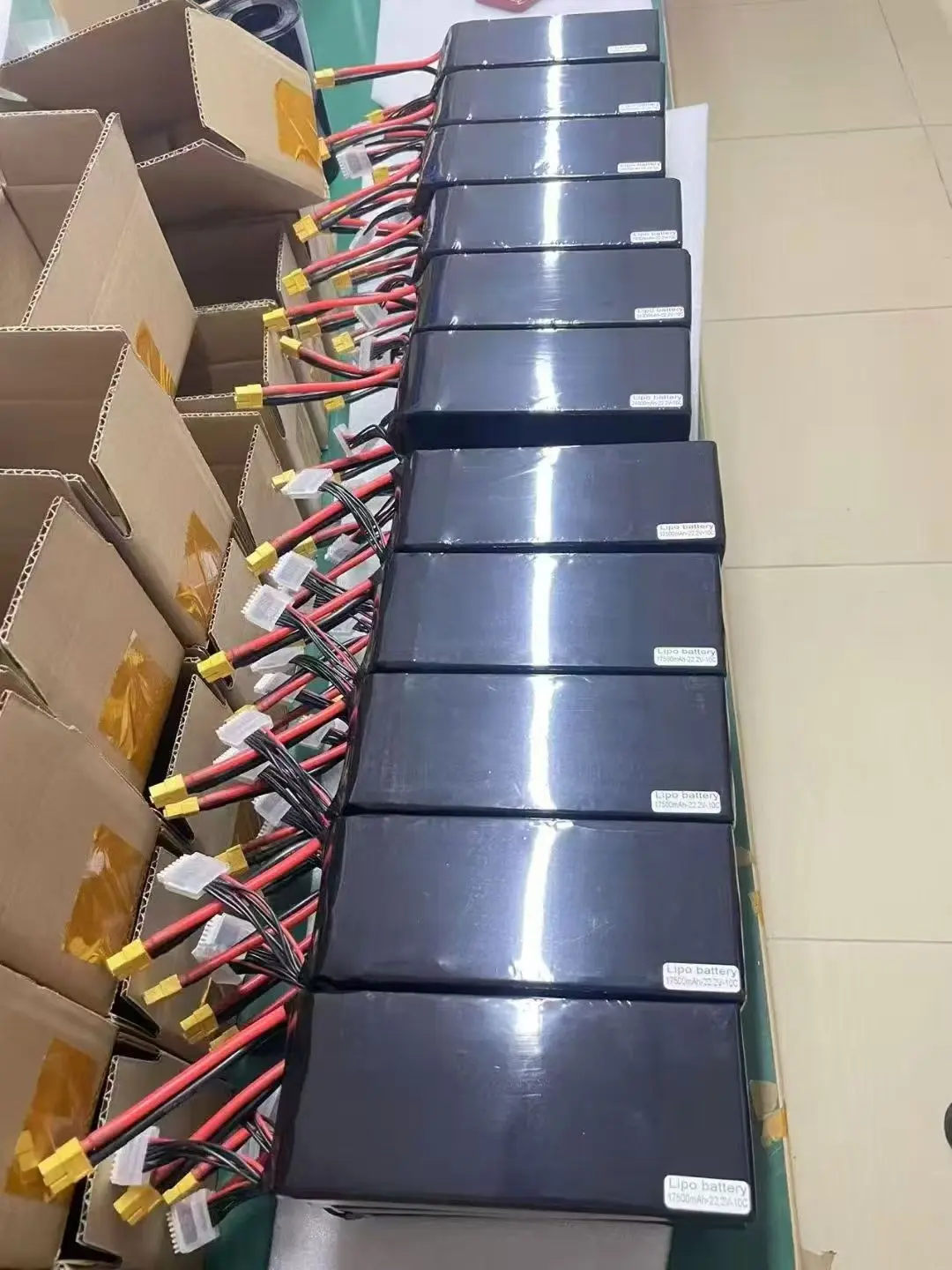

تُظهر الصورة الفوتوغرافية لمنطقة التعبئة الخاصة بالشريك حزم البطاريات بجانب الصناديق الكرتونية المقسمة، مما يوضح إعداد التعبئة للتكوينات الأخرى. بالنسبة لهذا النموذج المرتب، اتفق على كيفية تثبيت الجسم وكيفية حماية الأطراف وكيف تتجنب مخارج الكابلات الضغط. يجب أن تحدد مواصفات التعبئة النهائية الحماية حول البطارية بأكملها، وليس فقط الصندوق الخارجي.

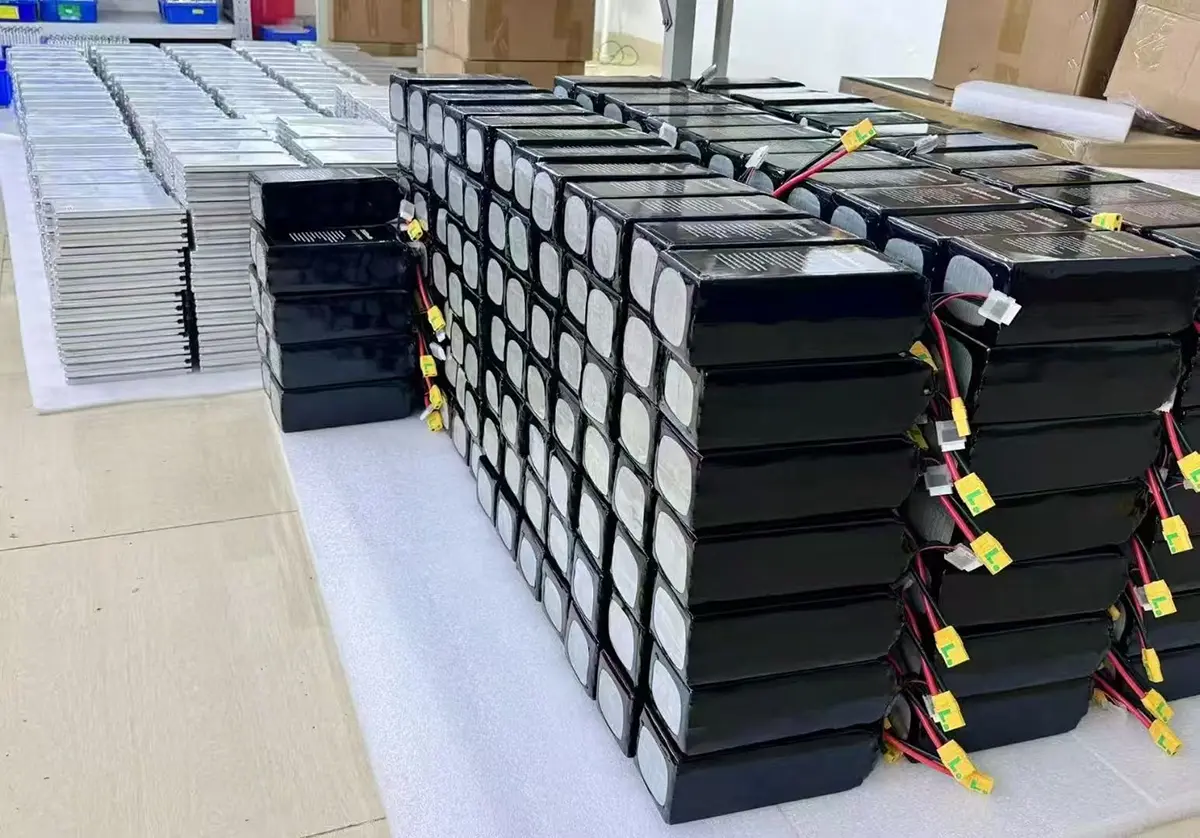

تُظهر دفعات البطارية الموجودة على الرغوة الواقية حالة التدريج المتوسطة. لا تعتبر الرغوة الموجودة أسفل الدفعة دليلاً على وجود عبوة مختومة أو معتمدة للنقل. يحتاج طلب بطارية بدون طيار بقدرة 49 فولت إلى ترتيب تعبئة نهائي يتوافق مع كتلتها وأبعادها، متبوعًا بتفاصيل الشحنة ذات الصلة بدلاً من تقدير يعتمد فقط على وزن العبوة العارية.
ضبط استلام الشيكات ومعالجة التناقضات في شروط الطلب. يتم توفير خدمة ما بعد البيع وفقًا لشروط المعاملة المتفق عليها. احتفظ بالتكوين النهائي وقائمة التعبئة وتلقي الملاحظات معًا حتى تتمكن أي مناقشة لاحقة للخدمة من تحديد العنصر المورد وحالته.
أرسل رسم التركيب والحمل الكهربائي المقصود وكمية الطلب والوجهة. قم بإضافة متطلبات التغليف والملصقات والمستندات والاستلام حتى يتمكن عرض الأسعار من التمييز بين تكوين المنتج وشروط التعبئة والتسليم.
يبلغ ارتفاع الجسم 410 مم مع تفاوت ± 5 مم. الأبعاد الكاملة للعرض × العرض × الارتفاع هي 175 × 130 × 410 مم، كل منها ±5 مم. اسمح بمساحة إضافية للكابلات القصيرة ونظام التثبيت.
هذا الرقم هو الكتلة التقريبية لجسم البطارية، وليس الوزن الإجمالي المعبأ أو عرض أسعار الشحن. تؤثر الكرتونة أو الصندوق النهائي والمواد الواقية والكمية والمسار على تفاصيل الشحنة. اطلب أبعاد التعبئة الخارجية والوزن الإجمالي لترتيبات التعبئة المتفق عليها.
قم بتوفير معلومات الملصق المطلوبة وفصل العبوة ومتطلبات العبوة الخارجية وأي قيود استلام للمراجعة. وينبغي الاتفاق على هذه التفاصيل مع التكوين النهائي للبطارية وطريق النقل. لا تحل العلامة التجارية المخصصة محل تعريف المنتج المطلوب أو علامات الشحن المعمول بها.
لم يتم الالتزام بالشحن الجوي العالمي. يجب مراجعة الوجهة والتكوين والكمية والوثائق المعمول بها وقبول شركة النقل للشحنة المحددة. قم بتضمين موقع التسليم والتوقيت المطلوبين في الاستفسار قبل التعامل مع طريقة النقل حسب توفرها.
لا. إن نطاق درجة حرارة العمل لا يمثل بدلًا شاملاً لدرجة حرارة الشحن. اتبع شروط الشحن المطبقة على التكوين النهائي، بما في ذلك حدود الجهد والتيار المحددة. ينبغي إثارة هدف التشغيل في الطقس البارد أثناء مراجعة التكوين، وليس الاستدلال عليه من سطر واحد من المواصفات.
لا، إنه رقم كثافة الطاقة على مستوى الخلية. بالنسبة للتعامل وحسابات الطائرات، استخدم الكتلة الكاملة التقريبية البالغة 15.7 كجم والطاقة الاسمية البالغة 5880 وات في الساعة، بالإضافة إلى كتلة ترتيب التركيب وأي معدات إضافية.
قم بتسجيل تعريف الحزمة وصور فوتوغرافية للحالة الخارجية قبل التثبيت. احتفظ بالحزمة التالفة خارج الخدمة واتصل بقناة الدعم المتفق عليها؛ لا تفتحه أو تشحنه كاختبار قبول. إن التعامل مع التناقضات وأي ترتيبات إرجاع تتبع شروط الطلب ومتطلبات الشحن المعمول بها.
إن نطاق الخدمة ومدتها وإجراءات التقييم وأي شروط إصلاح أو استبدال أو إرجاع هي تلك الشروط المتفق عليها في الصفقة. يجب أن يتم تسجيلها قبل الشراء. لا تعد هذه الصفحة بمدة ضمان شاملة أو استبدال مجاني أو وقت استجابة ثابت لجميع الطلبات المخصصة.
بالنسبة لبطارية الطائرات بدون طيار 14S 120Ah، قم بتوفير الوجهة النهائية والكمية المطلوبة ومتطلبات التركيب والموصل والوثائق المطلوبة وترتيب التعبئة المفضل. اذكر قيود الاستلام والتاريخ المطلوب. يمكن بعد ذلك معالجة سعر المنتج ونطاق التعبئة والشحن دون التعامل مع بيانات العبوة العارية كبيانات شحن.
