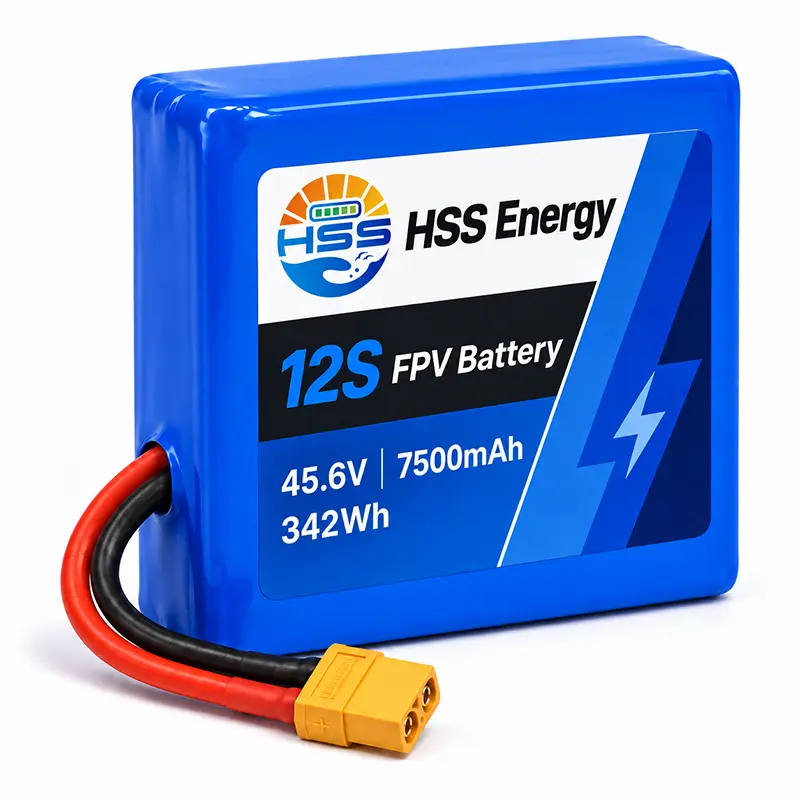

تم تطوير مواصفات طلب بطارية HSS Energy 12S 7500mAh FPV حول هيكل طائرة FPV المقصود. قم بتقييم نطاق جهد التشغيل الكامل مقابل إلكترونيات الطيران، وليس عدد السلسلة وحده. تفصل الأقسام أدناه المهام الكهربائية والتركيب الميكانيكي وتفاصيل الاتصال لمراجعة التكوين.
|
المعلمة |
مواصفة |
|
نموذج |
12S 45.6 فولت 7.5 أمبير |
|
نموذج الخلية |
10843125-7500 مللي أمبير |
|
السلسلة / السعة |
12S / 7.5 أمبير (7500 مللي أمبير) |
|
الجهد / الطاقة الاسمية |
45.6 فولت / 342 وات في الساعة |
|
تصنيف التفريغ المستمر |
25C / 187.5A |
|
تصنيف ذروة التفريغ |
50 درجة مئوية / 375 أمبير، لمدة ≥2 ثانية |
|
الحد الأقصى للشحن الحالي |
7.5 أمبير (1ج) |
|
شحن قطع الجهد |
52.2 فولت |
|
التفريغ قطع الجهد |
36.0 فولت |
|
مرجع دورة الحياة |
500 دورة؛ سيتم الاتفاق على شروط الاختبار ومعايير الاحتفاظ |
|
درجة حرارة التخزين |
-20 إلى 35 درجة مئوية |
|
نطاق درجة حرارة الشحن |
-10 إلى 45 درجة مئوية؛ مطلوب إجراء الشحن المعتمد |
|
نطاق درجة حرارة التفريغ |
-20 إلى 60 درجة مئوية |
|
رطوبة التخزين |
<75% رطوبة نسبية |
|
وزن العبوة |
حوالي 1680 جرام |
لتركيب بطارية 25C FPV، استخدم التصنيف المستمر للطلب المستمر؛ ينطبق تصنيف 50 درجة مئوية فقط على القمم التي تصل إلى ثانيتين. يجب تقييم التجميع النهائي باستخدام الأسلاك والموصل المحددين ضمن درجة الحرارة المطلوبة وملف تعريف الحمل.
يجب أن يظل الشحن ضمن حدود الجهد والتيار المذكورة أعلاه. أقل من 0 درجة مئوية، استخدم فقط إجراء شحن معتمد في درجات الحرارة المنخفضة مع الحماية المناسبة. يحتاج تقييم دورة الحياة إلى تحديد عمق التفريغ ومعايير القدرة المحتجزة.

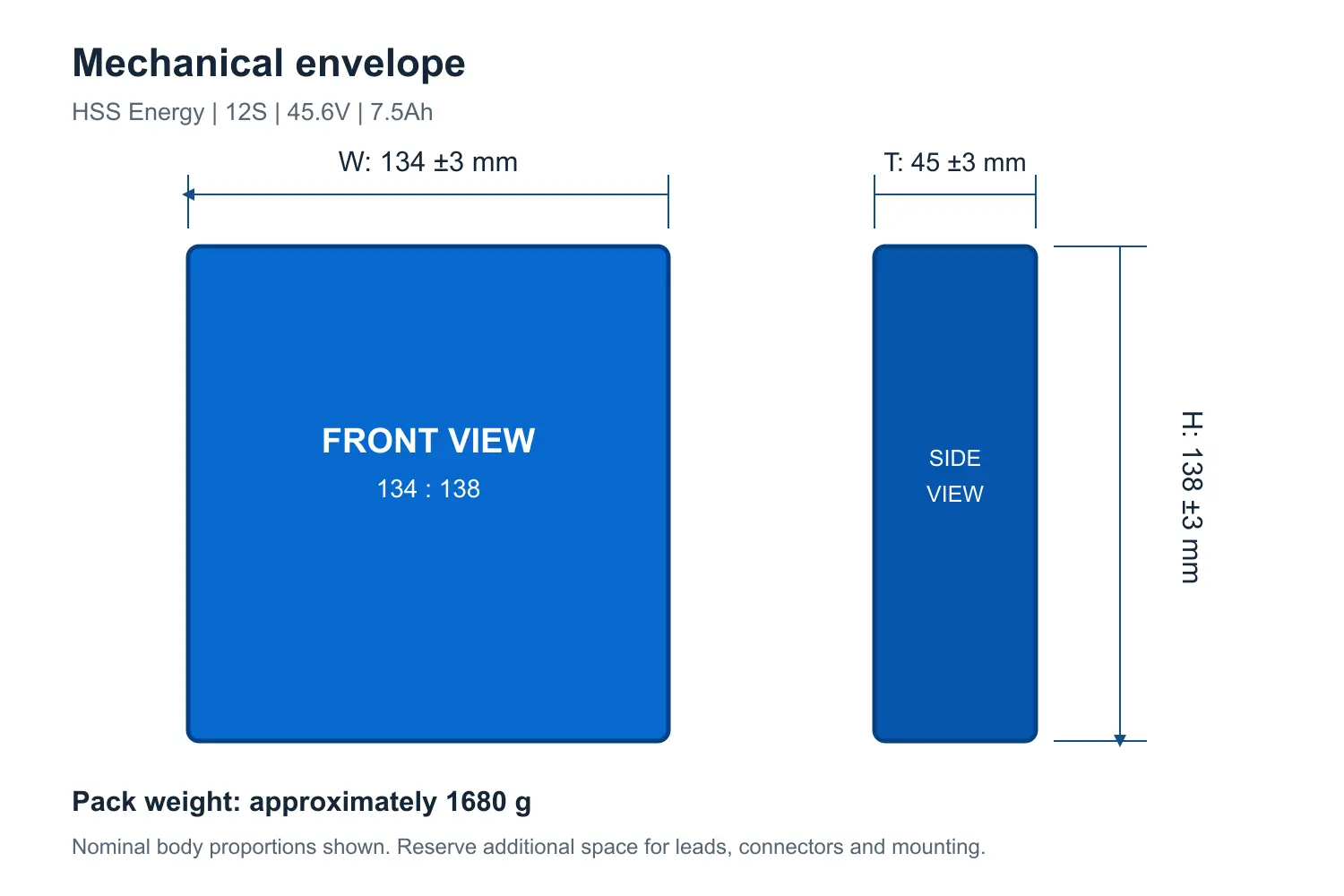

رسم توضيحي لأبعاد الجسم • السماح بمساحة إضافية للكابلات والتركيب.
|
عنصر ميكانيكي / واجهة |
إعدادات |
|
أبعاد الجسم (العرض × العرض × الارتفاع) |
134 × 45 × 138 ملم؛ كل البعد ± 3 مم |
|
خيار سلك الطاقة |
10AWG، 100 ملم |
|
خيار موصل الطاقة |
XT90S |
|
خيار تسخير التوازن |
22AWG، 100 مم |
|
خيار موصل التوازن المدرج |
XH-7P (B0–B6); استكمال دبوس 12S المحدد لكل طلب |
اترك مساحة حول بطارية 7.5Ah FPV هذه لتحمل الأبعاد وثني الكابل وإزالته. أبعاد الجسم تستبعد الخلوص العملي اللازم للإمساك بالموصلات. قم بتضمين كتلة العبوة البالغة 1.68 كجم تقريبًا عند اختيار أحزمة التثبيت والتحقق من توازن الطائرة.

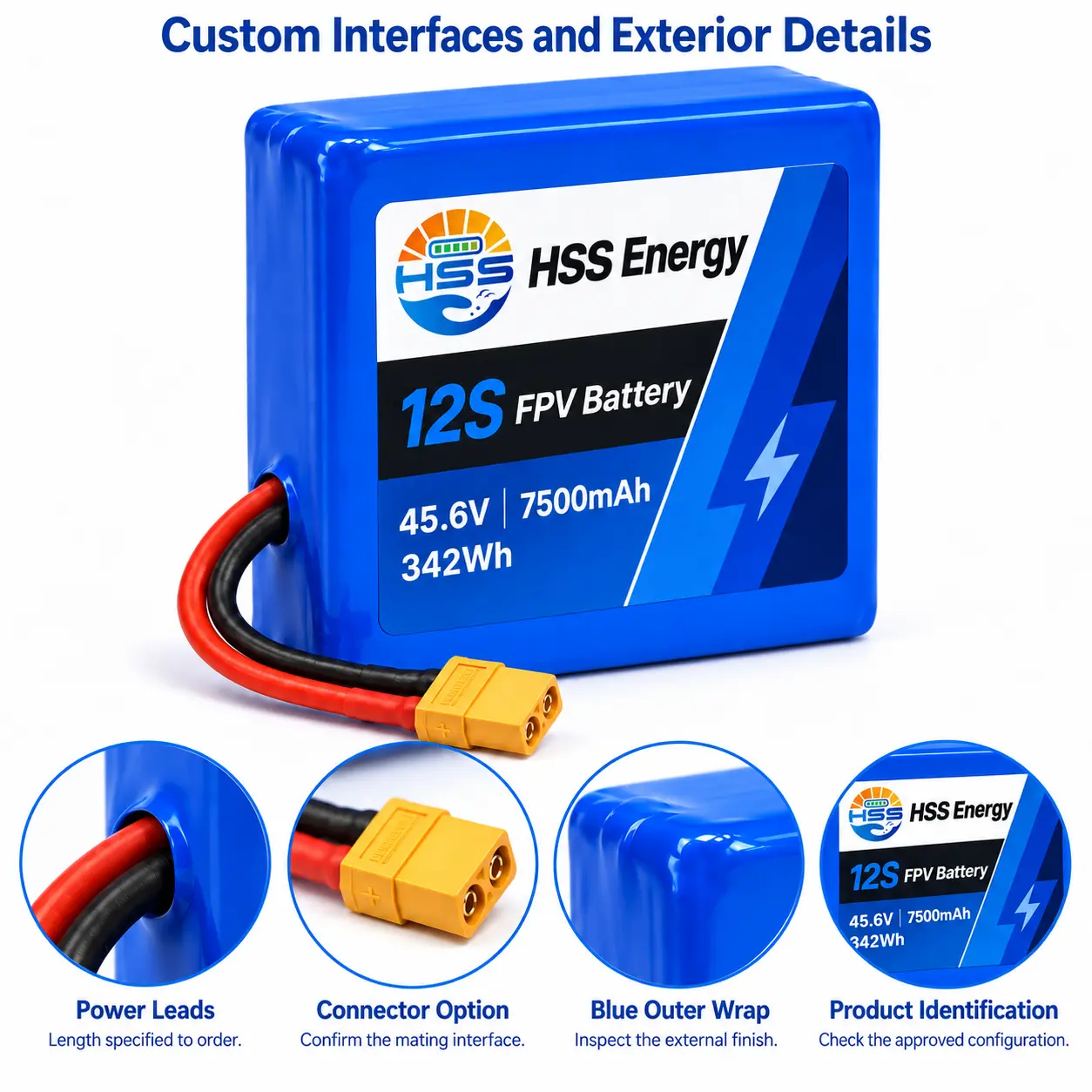

الرسم التوضيحي التفصيلي • تمثل المكونات المعروضة خيارات قابلة للتكوين.
بالنسبة لهذه البطارية سعة 12S 7500 مللي أمبير في الساعة، يحدد رسم الواجهة حجم السلك وطوله ونوع الموصل والقطبية وموضع خروج الكابل. حدد الهيكل الكامل لحزام التوازن 12S وpinout بجانب الموصل الرئيسي. يعد إدخال XH-7P في الجدول خيارًا، وليس مخططًا كاملاً للأسلاك. يجب أن يتطابق الاتصال النهائي مع الطائرة والشاحن.
رسم توضيحي للعملية • عزل مخرج الكابل والتشطيب الخارجي.

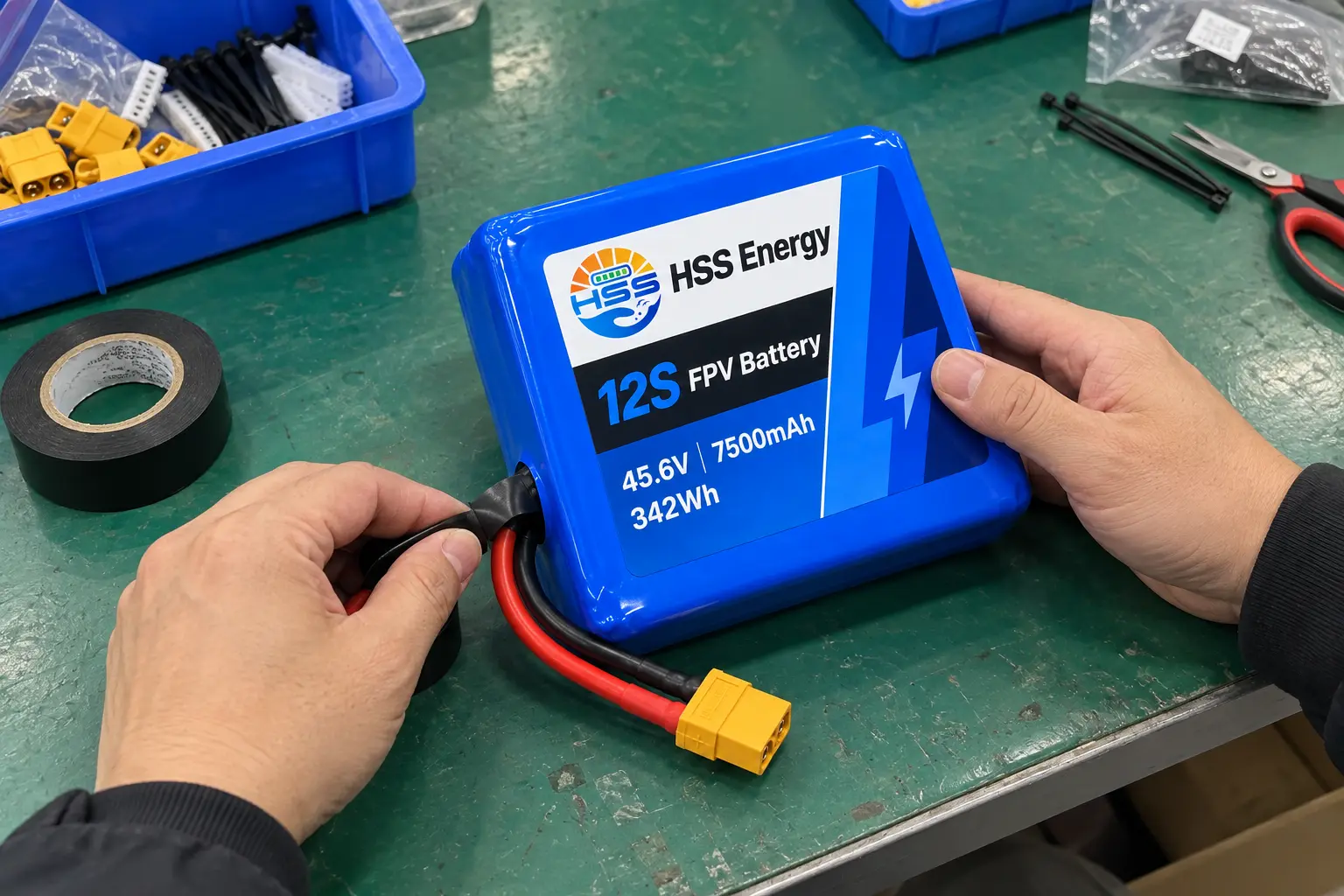

بالنسبة لبطارية HSS Energy 12S 7500mAh FPV، تعالج عمليات الفحص النهائية حواف التغليف والعزل عند مخرج الكابل. تظل الحزمة مدعومة أثناء فحص هذه المناطق؛ الخيوط ليست نقاط رفع.
رسم توضيحي للعملية • فحص الجزء الخارجي من العبوة النهائية والموصل.

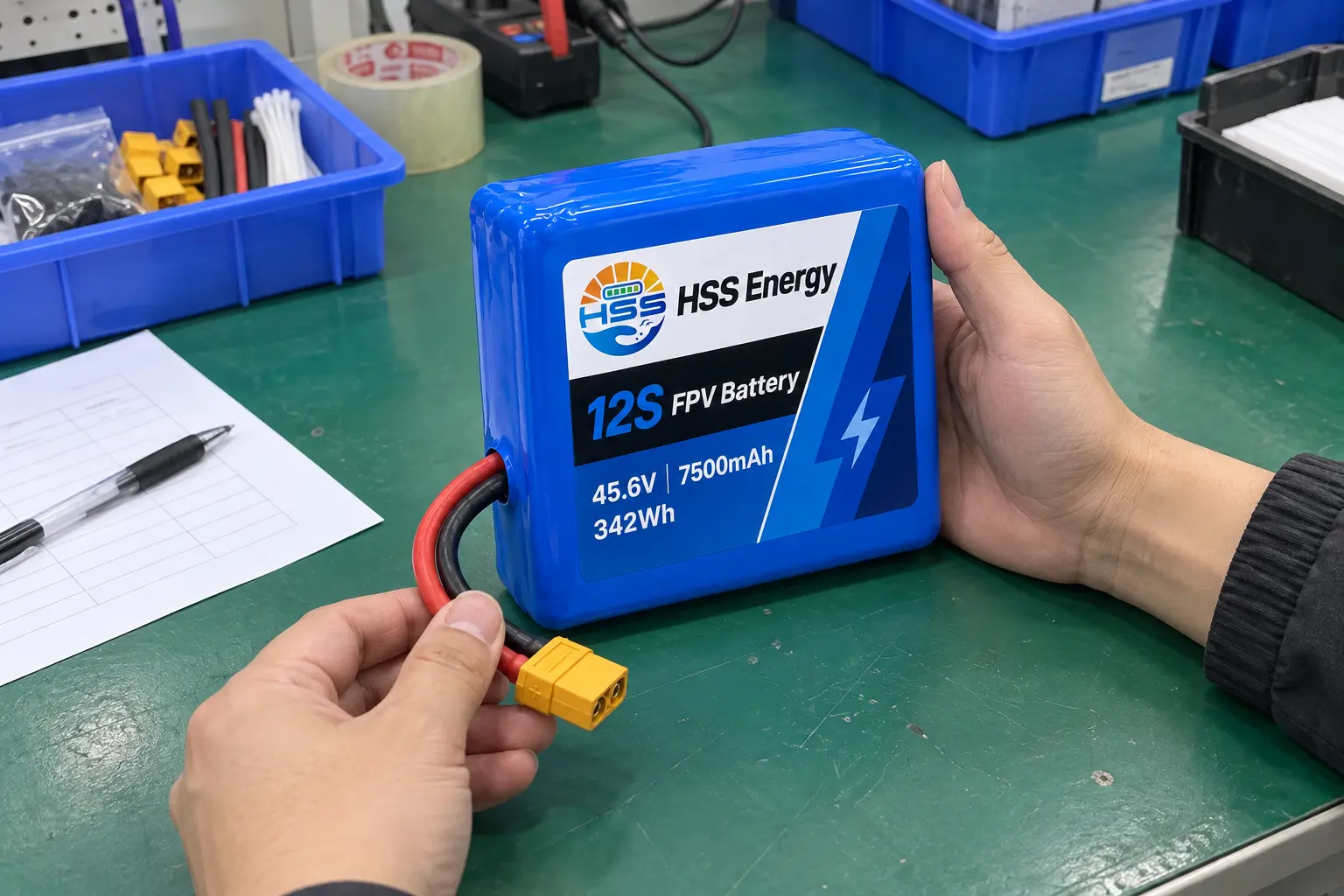

يقوم الفحص النهائي بمقارنة الملصق بالنموذج المعتمد والتحقق من تلف الغلاف وحواف الملصق السائبة وعيوب غلاف الموصل. سجل أي تناقض مع الوحدة أو الدفعة قبل التعبئة.

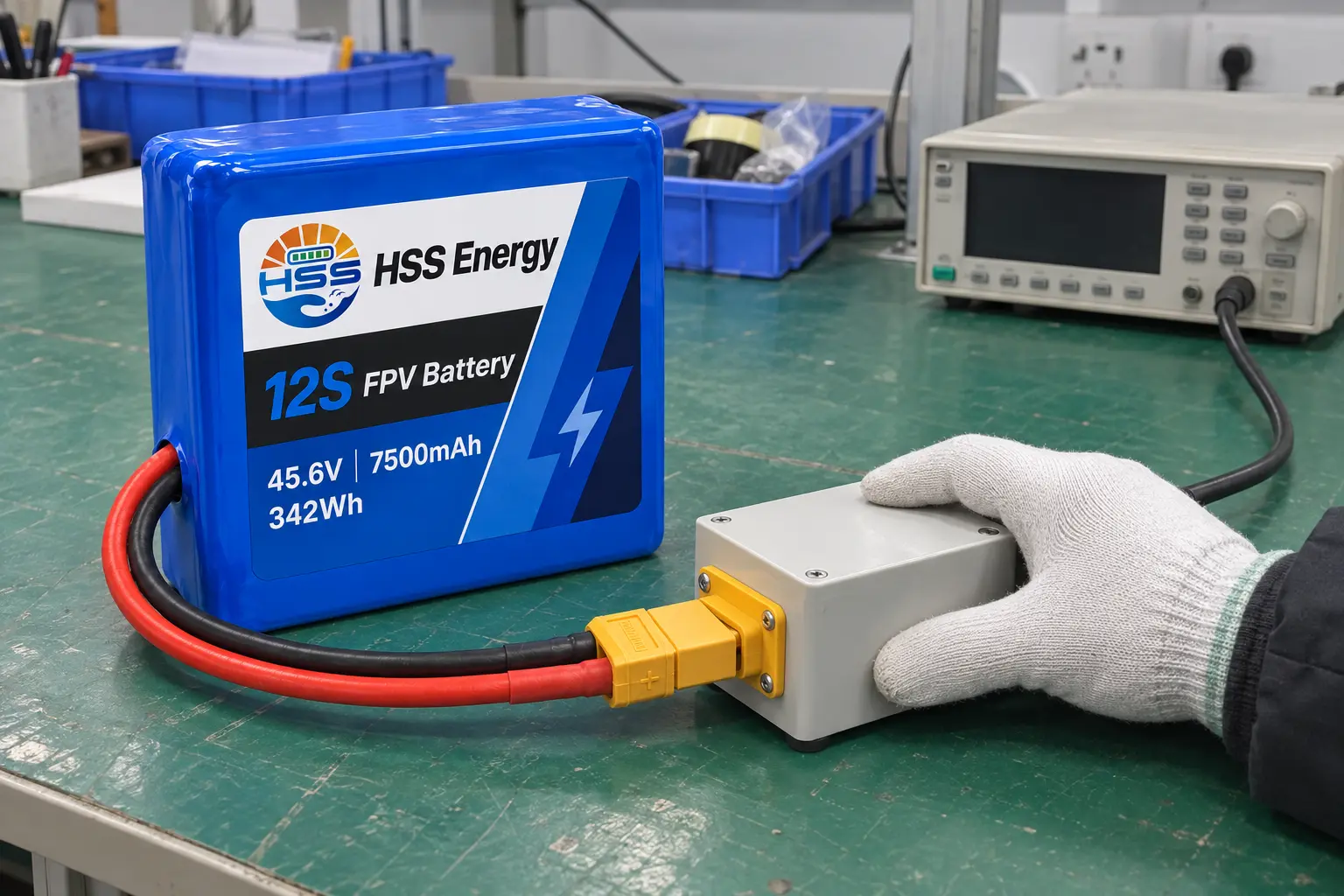

رسم توضيحي للعملية • العبوة متصلة بجهاز فحص كهربائي.
يبدأ التقييم الكهربائي لبطارية FPV بقدرة 45.6 فولت بفحص القطبية والجهد في وحدة معزولة. تتطلب اختبارات السعة والحمل حدودًا محددة للتيار ودرجة الحرارة والتوقف. لا يمثل الاتصال الموضح اختبار تفريغ التيار العالي.
رسم توضيحي للعملية • حزم متصلة بقنوات تقييم الشيخوخة المنفصلة.

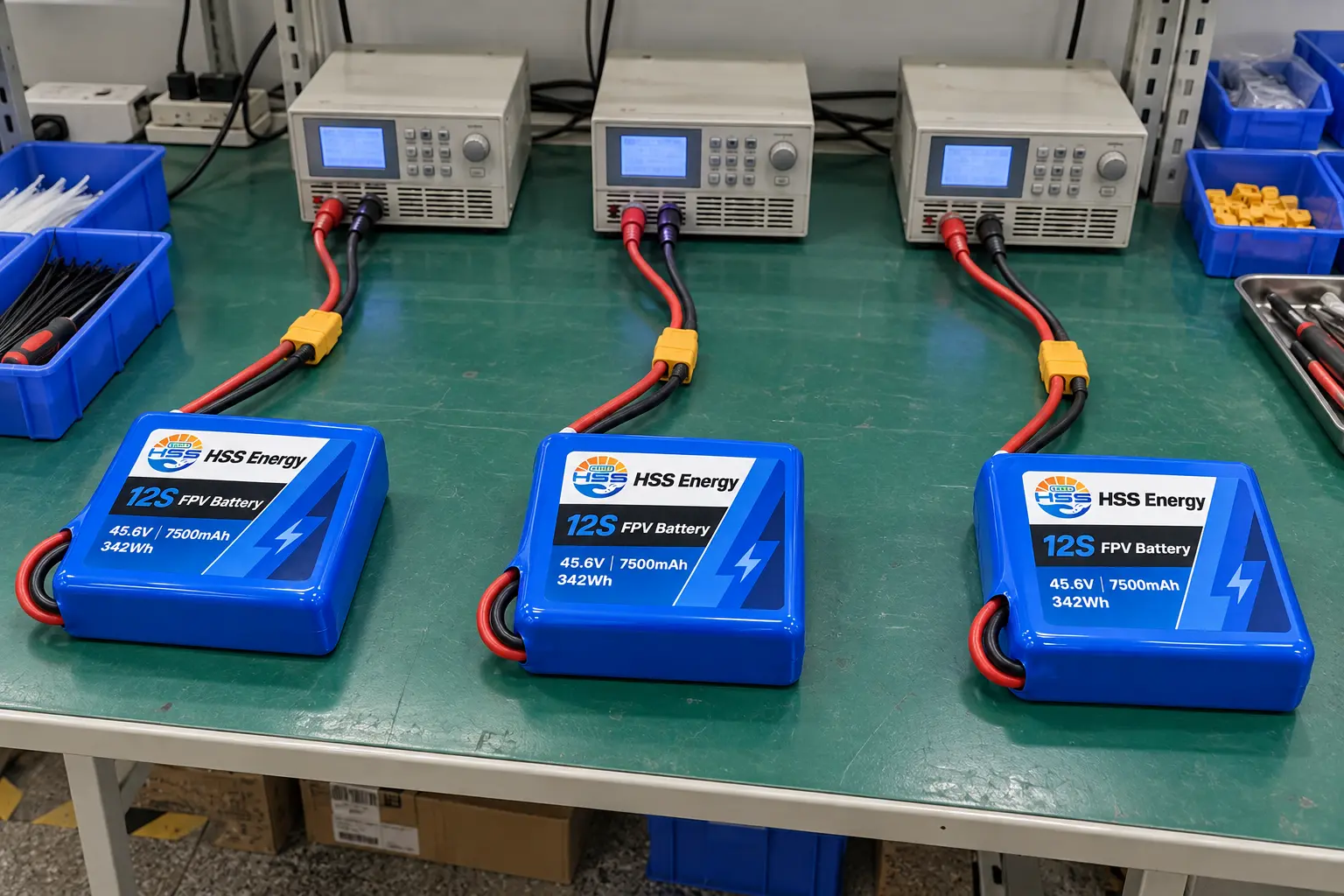

يُظهر الرسم التوضيحي القديم قنوات متصلة منفصلة مع وجود مسافة بين الحزم. تحدد خطة التقييم تسلسل التشغيل والمدة وحدود القبول، مع مراقبة تغيرات الجهد ودرجة الحرارة والتشوهات المرئية. يتطلب الشحن أيضًا واجهة التوازن المعتمدة.
رسم توضيحي للتغليف • بطانة قابلة للتكوين وحماية للموصل.

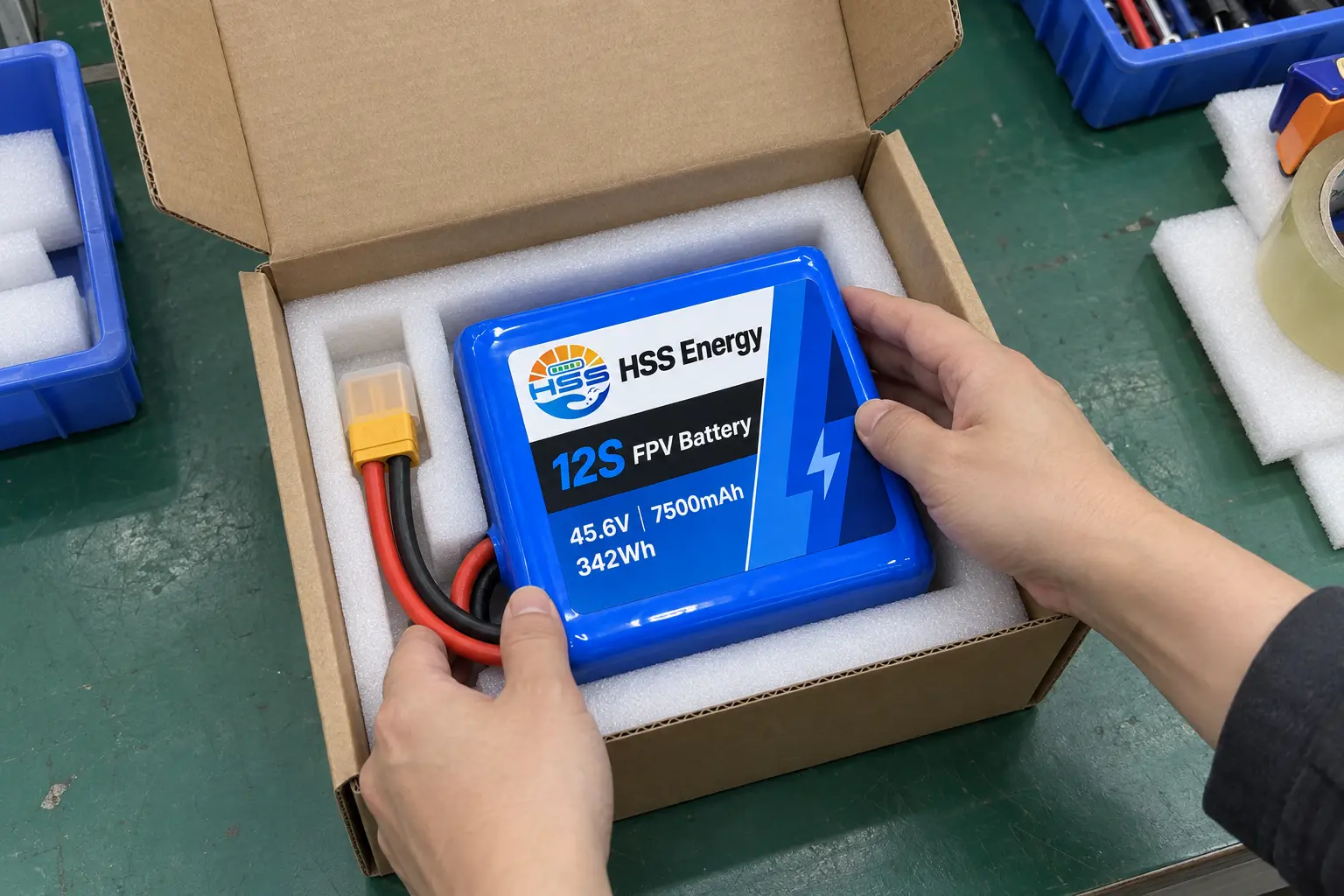

توجد بطارية 12S FPV الموضحة في تجويف رغوي مع حماية موصلها وتبقى أسلاكها خالية من الضغط. يتم تحديد مواد التعبئة والتغليف وضبط النفس وتحديد الكرتون لكل طلب؛ الترتيب المصور هو مثال.
لا. تؤثر كتلة الطائرة، وكفاءة الدفع، والحمولة، وشكل الرحلة على القدرة على التحمل القابلة للاستخدام. قم بتقييم المجموعة في الطائرة المقصودة مع احتياطي الطيران المناسب.
فقط إذا كان ملف الشحن الخاص به وإعدادات القطع ومنفذ التوازن الكامل يتطابق مع هذه الحزمة. عدد السلاسل وحده لا يكفي؛ راجع المواصفات الكهربائية وأقسام الواجهة.
يجب أن تحدد المستندات الحزمة النهائية أو تغطي تكوينها بشكل صريح. لا يقوم التقرير على مستوى الخلية بحد ذاته بإنشاء تغطية الحزمة النهائية.
للحصول على طلب بطارية HSS Energy 12S 7500mAh FPV، قم بتوفير نموذج هيكل الطائرة وملف تعريف التحميل ورسم التثبيت. تحدد هذه المدخلات معايير التكوين والقبول قبل الموافقة على العينة.
