حلول بطاريات المعدات الطبية والمحمولة

يبدأ تصميم البطاريات للمعدات الطبية والمحمولة بمتطلبات تشغيل الجهاز. يؤثر الجهد الكهربي ووقت التشغيل والحمل الأقصى والمساحة المتاحة وطريقة الشحن والموصل والظروف البيئية ومسار الشهادة على التكوين النهائي للحزمة. تدعم HSS Energy تطوير بطاريات الليثيوم أيون وLiFePO4 المدمجة بدءًا من المواصفات الأولية وحتى التحقق من صحة العينات والإنتاج.

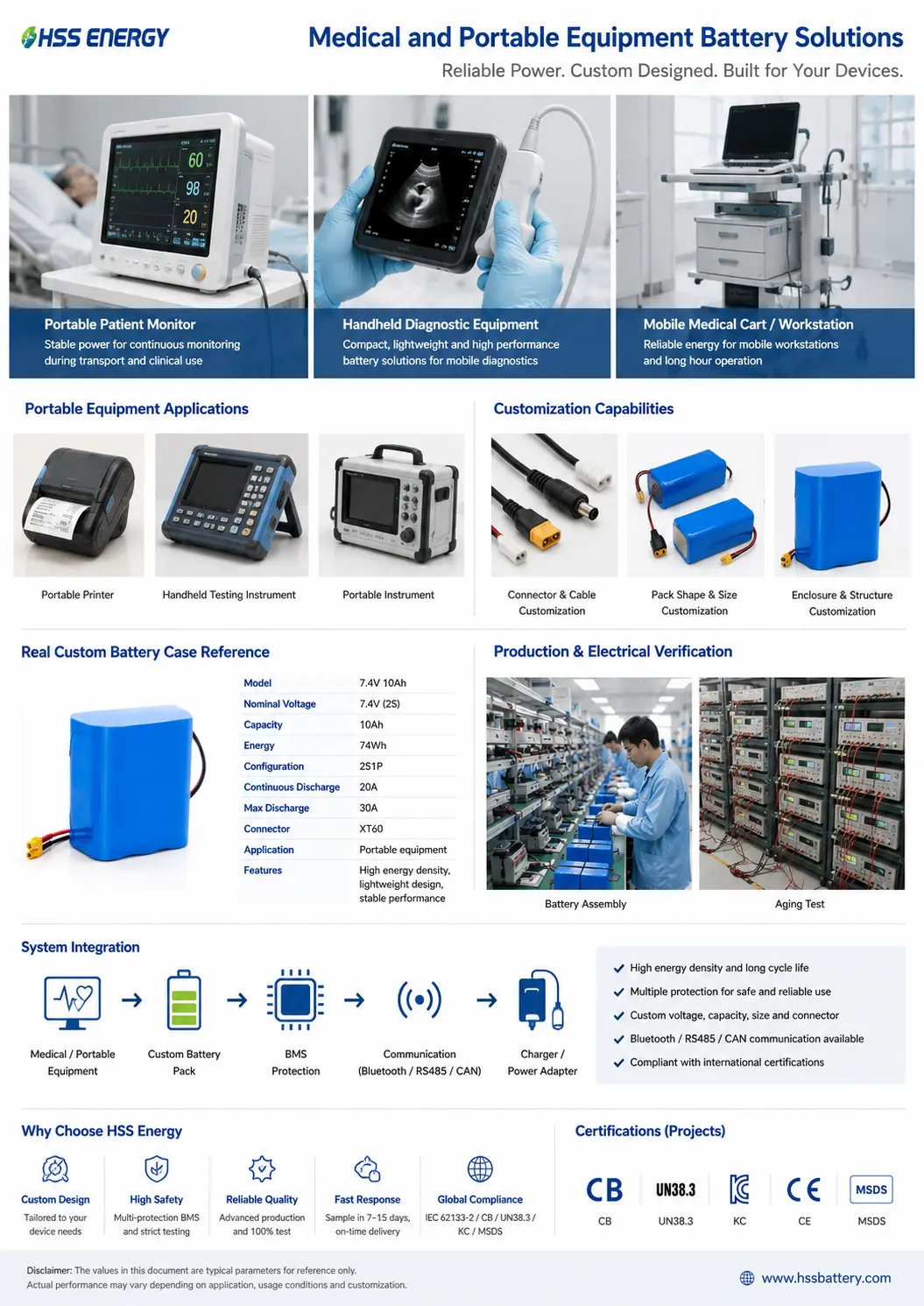

نظرة عامة على حلول بطاريات المعدات الطبية والمحمولة

1. حدد الجهاز قبل اختيار البطارية

غالبًا ما يكون للمعدات الطبية والإلكترونية المحمولة حدود صارمة على حجم البطارية ووزنها، بينما لا تزال تتطلب وقت تشغيل يمكن التنبؤ به وإمدادًا مستقرًا للطاقة. تتمثل خطوة التصميم الأولى في تأكيد متطلبات الجهاز بدلاً من اختيار البطارية فقط حسب الجهد الكهربي وAh.

· جهد التشغيل ونطاق الجهد المسموح به

· وقت التشغيل المطلوب أو وقت النسخ الاحتياطي

· المتوسط ​​والمستمر والذروة الحالية

· الحد الأقصى لأبعاد البطارية ووزنها

· طريقة الشحن وواجهة الشحن

· متطلبات الموصل والكابلات

· درجة حرارة التشغيل والتخزين

· السوق المستهدف والوثائق المطلوبة

2. شجرة قرار الاختيار السريع

3. منصات البطارية المشتركة

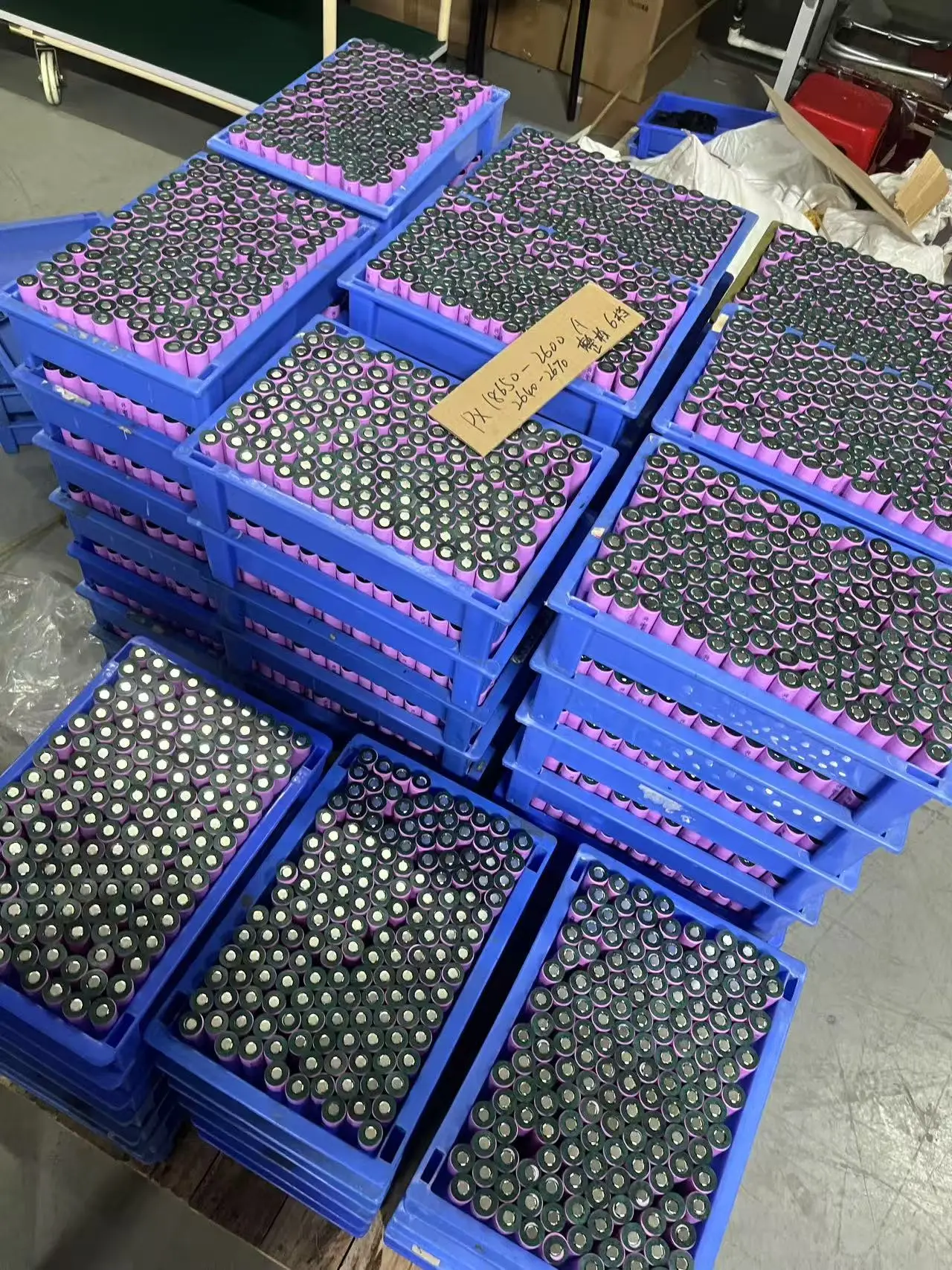

بالنسبة لمشاريع أيونات الليثيوم المدمجة، يمكن أن تشمل خيارات الخلايا من الدرجة الأولى EVE، وDMEGC، وBAK، وLG، وSamsung، وفقًا لمواصفات الجهاز، وتوافر الخلايا ومتطلبات المشروع. يأخذ اختيار الخلية أيضًا في الاعتبار اتساق السعة والمقاومة الداخلية وقدرة التفريغ ودرجة حرارة التشغيل والحجم واستمرارية العرض.

4. أولويات تصميم المعدات الطبية

تتطلب مشاريع بطاريات المعدات الطبية عادةً تحكمًا أكثر صرامة في التوافق الكهربائي والميكانيكي لأن البطارية جزء من جهاز كامل. يعتمد مسار الامتثال الدقيق على المنتج النهائي والسوق المستهدف، لذا يجب تأكيد وثائق البطارية جنبًا إلى جنب مع خطة اعتماد الجهاز.

5. أولويات تصميم المعدات المحمولة

قد تركز المعدات المحمولة بشكل أكبر على الأبعاد المدمجة والكتلة المنخفضة والشحن المتكرر والواجهات المرنة. يجب تصميم العبوة المناسبة حول ملف تعريف الحمولة الحقيقي بدلاً من استخدام السعة الاسمية كعامل الاختيار الوحيد.

· الطابعات المحمولة والأدوات المحمولة: وقت التشغيل بالإضافة إلى الطلب الحالي العابر

· أجهزة المراقبة والاتصالات: خرج تيار مستمر ثابت وتشغيل في وضع الاستعداد

· الأجهزة المحمولة الذكية: أبعاد مدمجة وواجهة شحن وملاءمة للعلبة

· الروبوتات والمعدات المتنقلة: التيار المستمر، وذروة الحمل، والاتصالات الاختيارية

· وحدات النسخ الاحتياطي: وقت تشغيل يمكن التنبؤ به، وتفريغ ذاتي منخفض، وسهولة الخدمة

6. نظام إدارة المباني والحماية

يتم تحديد تكوين BMS وفقًا لجهد الحزمة وكيمياء الخلية ومتطلبات الجهاز. يمكن أن تشمل وظائف الحماية القياسية الشحن الزائد، والإفراط في التفريغ، والإفراط في درجة الحرارة، والدائرة القصيرة، وحماية التيار الزائد، إلى جانب موازنة الخلايا ومراقبة درجة الحرارة عند الاقتضاء.

يمكن إضافة الاتصال عندما يحتاج الجهاز المضيف إلى حالة البطارية أو بيانات التحكم. يمكن أن تشمل خيارات المشروع Bluetooth وRS485 وCAN. يتم تأكيد البروتوكول النهائي وتعريف البيانات وواجهة الأجهزة مع العميل قبل الموافقة على العينة.

7. تخصيص الموصل والكابلات والإسكان

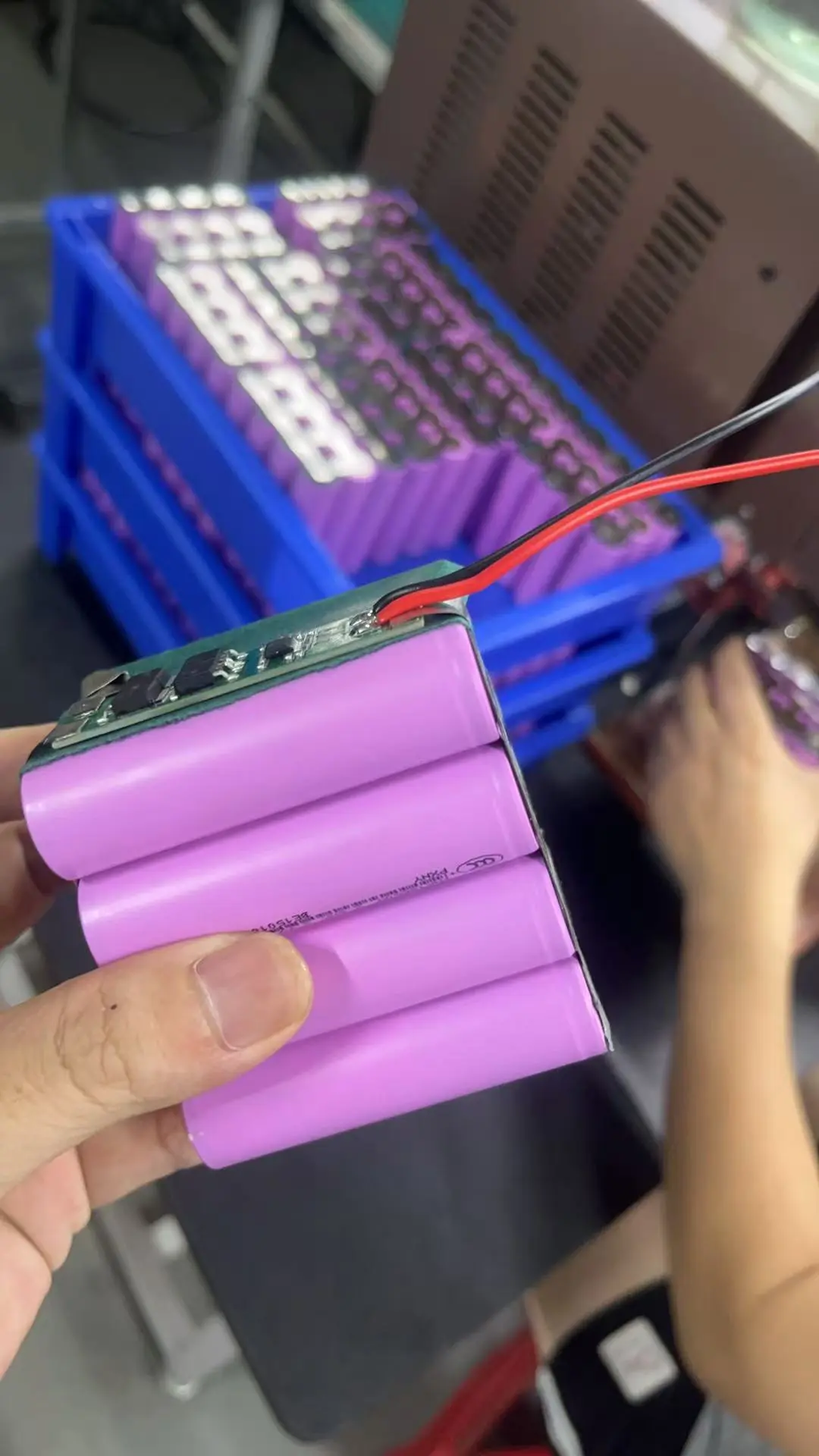

مجموعات بطاريات مخصصة مع كابلات وموصلات خاصة بالمشروع مُجهزة للإنتاج

8. مرجع البطارية المخصص الحقيقي

استخدم مشروع مرجعي للمعدات المحمولة حزمة بطارية ليثيوم أيون بقدرة 7.4 فولت و10 أمبير. تستخدم الحزمة تكوين 2S وموصل طاقة XT60. تتوافق تفاصيلها الكهربائية والميكانيكية مع واجهة المعدات ومتطلبات التشغيل.

حزم بطاريات مخصصة 7.4V 10Ah في إنتاج الدفعات

9. من وقت تشغيل الجهاز إلى سعة البطارية

يمكن تقدير طاقة البطارية من خلال حمل الجهاز، لكن النتيجة ليست سوى نقطة بداية.

يجب أن تأخذ سعة البطارية النهائية أيضًا في الاعتبار تيار التفريغ، وكفاءة التحويل، وعمق التفريغ المسموح به، ودرجة الحرارة، والعمر، والحمل الأقصى، ومساحة التثبيت المتاحة. يتم تأكيد الهامش الهندسي حسب المعدات الفعلية بدلا من تطبيق نسبة واحدة ثابتة على كل مشروع.

10. النموذج الأولي والتحقق من صحة الجهاز

11. الإنتاج والتحقق الكهربائي

يمكن أن تشمل ضوابط الإنتاج النموذجية فحص الخلايا الواردة، وفرز الخلايا ومطابقتها، والتحقق من نظام إدارة المباني، والتجميع، وفحوصات الشحن/التفريغ، والتحقق من الحماية، والتقادم، والفحص النهائي. يتم تحديد خطة الاختبار الدقيقة حسب طراز البطارية ومتطلبات المشروع.

تخضع حزم البطاريات لاختبارات كهربائية متعددة القنوات

12. دعم الشهادات والتوثيق

يجب تأكيد متطلبات الشهادة وفقًا للتكوين النهائي للبطارية وفئة المنتج النهائي والسوق المقصودة. اعتمادًا على المشروع، قد تتضمن الوثائق UN38.3 وMSDS، بينما قد تتطلب مشاريع مختارة للبطاريات المحمولة القابلة لإعادة الشحن الحصول على شهادة IEC 62133-2 / CB أو CE/RoHS أو شهادة خاصة بالسوق مثل KC.

نطاق الشهادة خاص بالنموذج. يجب ألا يتم التعامل مع التقرير أو الشهادة الخاصة بحزمة بطارية واحدة على أنها تغطية تلقائية لتكوين آخر.

13. المعلومات المطلوبة لمشروع المعدات الطبية أو المحمولة

· اسم الجهاز والتطبيق

· جهد التشغيل ونطاق الجهد المسموح به

· متوسط، مستمر وذروة التيار أو الطاقة

· وقت التشغيل المطلوب

· الحد الأقصى لأبعاد البطارية ووزنها

· طريقة الشحن ومعلومات الشاحن

· متطلبات الموصل والكابلات والاتصالات

· درجة حرارة التشغيل وبيئة التثبيت

· البلد المستهدف ومتطلبات الشهادة

· العينة المتوقعة وكمية الإنتاج

14. إشعار المعلمة والمواصفات

المواصفات والأمثلة وخيارات التكوين الموضحة في هذه الصفحة مخصصة للتقييم الهندسي الأولي. قد يتغير الجهد النهائي والسعة والأبعاد والوزن وتيار التفريغ ونموذج الخلية ونظام إدارة المباني والموصل والغلاف والاتصالات والمواصفات الأخرى وفقًا لمتطلبات الجهاز وتوافر المكونات ونطاق الاعتماد وتطوير المنتج.

تخضع المواصفات النهائية للعينة المعتمدة أو ورقة البيانات المؤكدة أو الاتفاقية الفنية أو PI أو العقد. عندما تختلف معلومات الموقع الإلكتروني عن وثيقة المشروع المعتمدة، فإن وثيقة المشروع المعتمدة هي التي تسود.

أخبرنا عن معداتك

أرسل جهد الجهاز والحمل ووقت التشغيل المطلوب ومساحة البطارية وطريقة الشحن والموصل والسوق المستهدف. يمكن لشركة HSS Energy تقييم بنية البطارية المناسبة للتحقق من صحة العينة والجهاز.
