حلول بطارية الليثيوم المخصصة

يبدأ مشروع بطارية الليثيوم المخصصة بالمعدات. يحدد جهد التشغيل ووقت التشغيل والحمل المستمر والذروي ومساحة التثبيت المتاحة وطريقة الشحن وبيئة التشغيل ومتطلبات الامتثال البنية النهائية للبطارية. تدعم HSS Energy تطوير البطارية بدءًا من اختيار الخلايا ونظام إدارة المباني من خلال النموذج الأولي والتحقق من صحة الجهاز والإنتاج.

1. ابدأ بمتطلبات الجهاز

تكون مواصفات البطارية القياسية مفيدة فقط عندما تتوافق مع المعدات. قبل اختيار الخلية، يجب أن يحدد المشروع الحمل الكهربائي والحدود الميكانيكية التي يجب أن تعمل البطارية ضمنها.

· جهد التشغيل ونطاق الجهد المسموح به

· وقت التشغيل المطلوب أو الطاقة المستهدفة

· متوسط ​​الحمل الحالي والمستمر وذروة الحمل

· الحد الأقصى لأبعاد البطارية ووزنها

· طريقة الشحن وواجهة الشحن

· درجة حرارة التشغيل والتخزين

· البلد المستهدف ومتطلبات الشهادة

· العينة المتوقعة وكمية الإنتاج

2. شجرة قرارات البطارية المخصصة السريعة

3. الكيمياء واختيار الخلايا

بالنسبة لمشروعات أيونات الليثيوم المخصصة الصغيرة والمتوسطة، يمكن أن تشمل خيارات الخلايا خلايا من الدرجة الأولى من شركات مصنعة معروفة مثل EVE وDMEGC وBAK وLG وSamsung، وفقًا لمتطلبات المشروع الكهربائية والأبعاد وإصدار الشهادات والتوريد.

العلامة التجارية للخلية ليست سوى عامل اختيار واحد. يتم تقييم اتساق السعة والمقاومة الداخلية وقدرة التفريغ ودرجة حرارة التشغيل والحجم ومتطلبات الدورة واستمرارية الإمداد معًا.

4. هندسة الجهد والحزمة

الجهد هو بنية البداية، وليس المواصفات الكاملة للبطارية. يجب أن تظل السعة والقدرة الحالية وتنسيق الخلية ونظام إدارة المباني وأبعاد الحزمة والموصل متطابقة مع الجهاز.

5. نظام إدارة المباني وتصميم الحماية

يتم تحديد تكوين BMS وفقًا لبنية البطارية ومتطلبات المعدات. يمكن أن تشمل وظائف الحماية القياسية ما يلي:

· حماية الشحن الزائد

· حماية الإفراط في التفريغ

· الحماية من درجة الحرارة الزائدة

· حماية ماس كهربائى

· الإفراط في الحماية الحالية عند الاقتضاء

· موازنة الخلايا ومراقبة درجة الحرارة حسب التصميم

الاتصال اختياري ويتم تحديده وفقًا لواجهة المعدات. يمكن أن تشمل خيارات المشروع المتاحة Bluetooth وRS485 وCAN. يمكن دعم تطوير نظام إدارة المباني أو تكييف البروتوكول حيث يتطلب المشروع استراتيجية تحكم مخصصة.

6. التخصيص الميكانيكي والإسكاني والواجهة

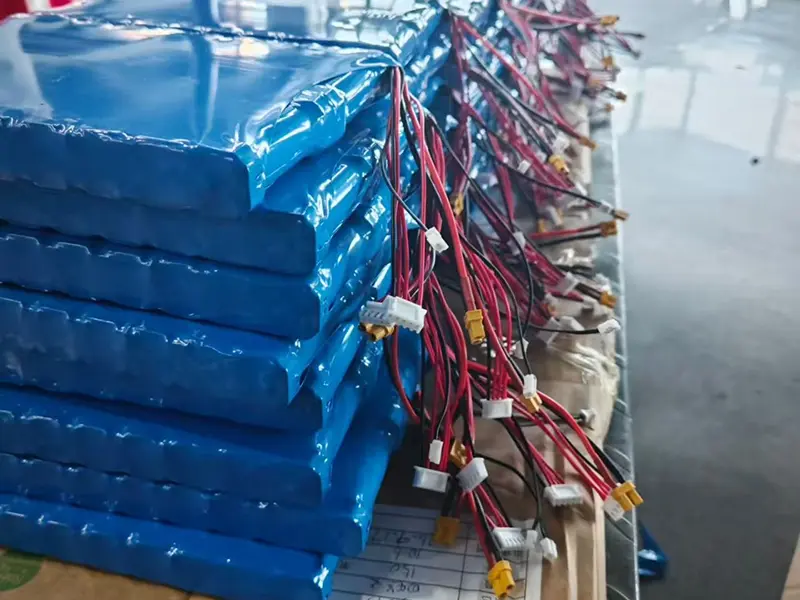

مجموعات بطاريات مخصصة مع كابلات وموصلات خاصة بالمشروع مُجهزة للإنتاج

7. هندسة البطاريات الخاصة بالتطبيقات

توضح ثلاثة مشاريع حقيقية أولويات تخصيص مختلفة: مطابقة الكهرباء والموصلات، وتكامل اتصالات BMS، والتخصيص الميكانيكي عالي التيار. لا يتم الكشف عن هويات العملاء.

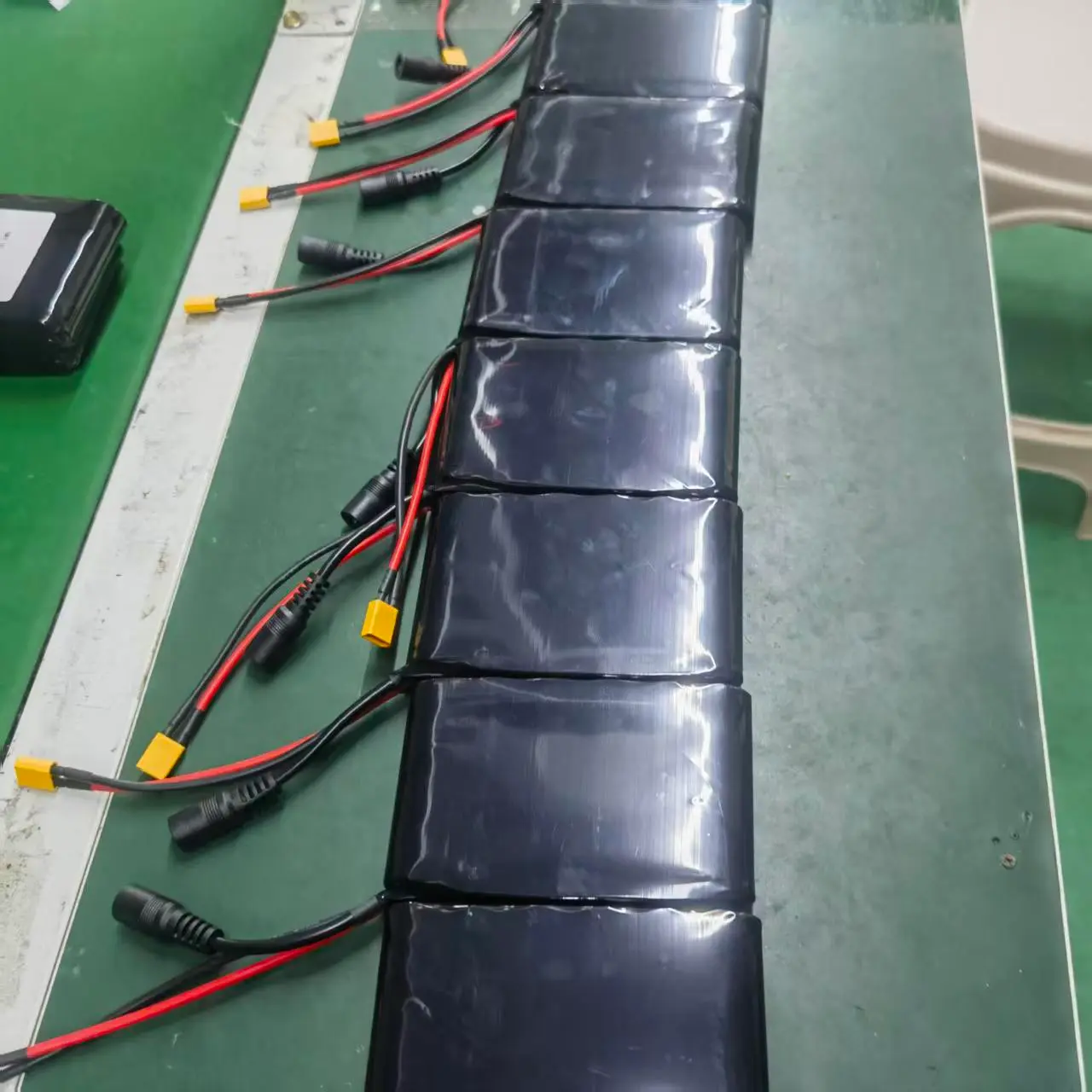

الحالة 01 - حزمة بطارية ليثيوم مخصصة بقدرة 11.1 فولت و3 أمبير في الساعة

الحمل الكهربائي وتخصيص الموصل المزدوج

إنتاج دفعة من حزم 11.1V 3Ah مع واجهات DC وXT60.

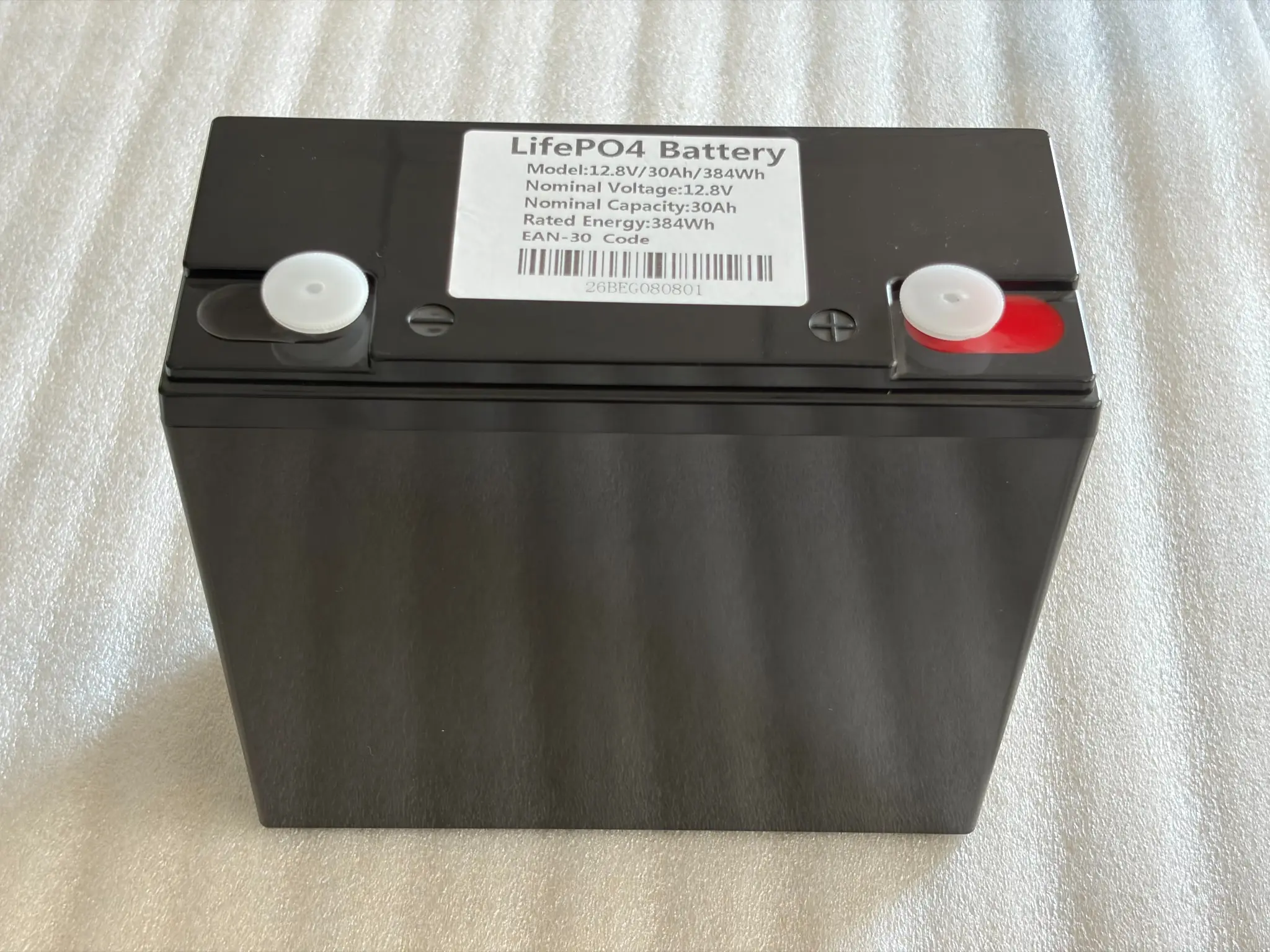

العلبة 02 - حزمة بطارية 12.8 فولت 30 أمبير LiFePO4

تخصيص اتصالات BMS وBluetooth

بطارية LiFePO4 بقدرة 12.8 فولت 30 أمبير مع 60 أمبير BMS واتصال بلوتوث.

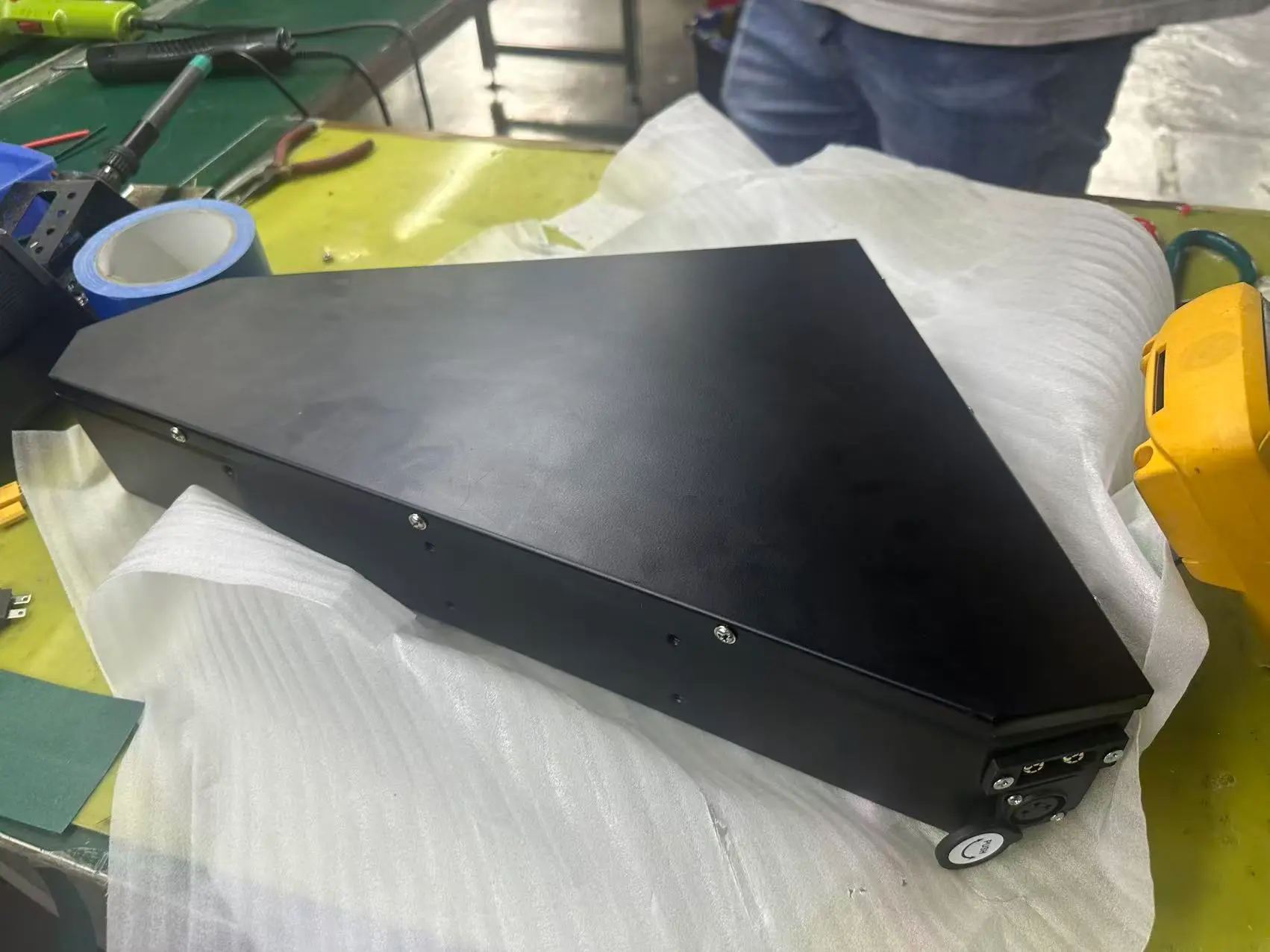

العلبة 03 - حزمة بطارية ذات شكل مخصص 72 فولت 25 أمبير

خرج تيار عالي وعامل شكل ميكانيكي خاص

حزمة بطارية ذات شكل مخصص 72 فولت 25 أمبير مع تفريغ مستمر 150 أمبير وواجهة QS10.

توضح هذه الحالات كيف يمكن مطابقة الجهد الكهربي والقدرة الحالية ونظام إدارة المباني والاتصالات وشكل العلبة والكابل والموصل مع الجهاز بدلاً من إجبار الجهاز على قبول تنسيق بطارية ثابت.

9. من وقت تشغيل الجهاز إلى سعة البطارية

ينبغي تحديد حجم الحزمة المخصصة وفقًا لمتطلبات طاقة الجهاز، ثم فحصها وفقًا لحدود التيار والجهد والمساحة.

حساب 60Wh هو مجرد نقطة البداية. يجب أن تأخذ السعة النهائية أيضًا بعين الاعتبار تيار التفريغ، وكفاءة التحويل، وعمق التفريغ المسموح به، ودرجة الحرارة، وهامش التقادم، والحمل الأقصى، ومتطلبات الاحتياطي الخاصة بالجهاز. يتم تأكيد الهامش الهندسي من قبل المشروع بدلاً من تطبيق نسبة واحدة ثابتة على كل طلب.

10. النظام الأساسي الحالي، شبه مخصص أو مخصص بالكامل

11. النموذج الأولي للإنتاج الضخم

12. الإنتاج والتحقق الكهربائي

يتطلب إنتاج البطاريات المخصصة الاتساق على مستوى المكونات والحزمة. يمكن أن تشمل ضوابط العملية النموذجية فحص الخلايا الواردة، وفرز الخلايا ومطابقتها، والتحقق من نظام إدارة المباني، وتجميع العبوة، وفحوصات الشحن/التفريغ، والتحقق من الحماية، والتقادم، والفحص النهائي.

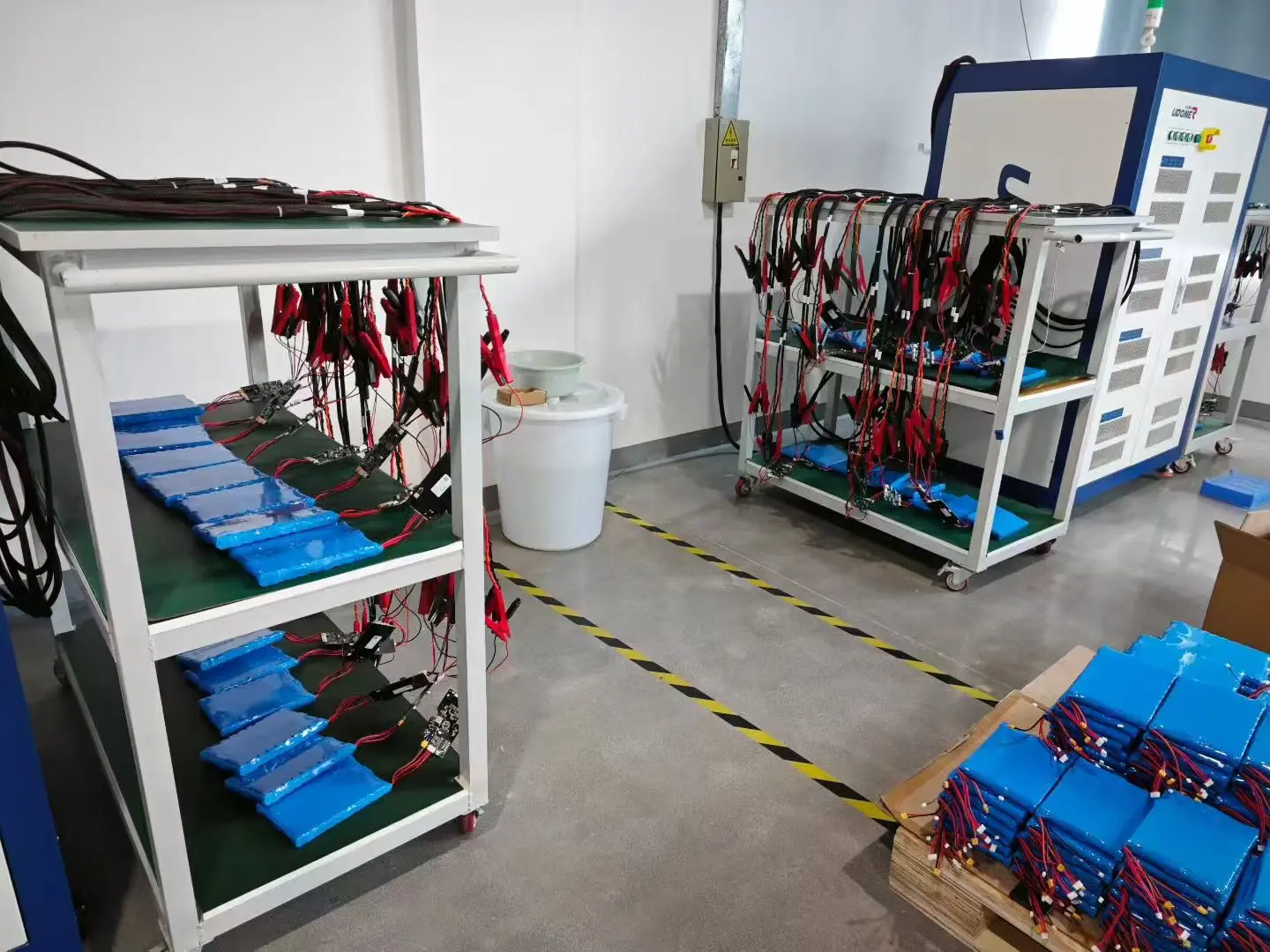

تخضع حزم البطاريات للاختبارات الكهربائية متعددة القنوات والتحقق من الإنتاج

13. دعم الشهادات والتوثيق

تعتمد متطلبات الاعتماد على التكوين النهائي للبطارية وفئة المنتج النهائي والسوق المقصودة. يمكن لشركة HSS Energy دعم التخطيط للتوثيق وإصدار الشهادات لمشاريع البطاريات المخصصة. تتضمن أمثلة وثائق المشروع المتوفرة اختبار النقل UN38.3 وMSDS وشهادات السوق المختارة مثل KC لنماذج البطاريات القابلة للتطبيق.

المستندات الموضحة أدناه هي أمثلة مختارة فقط. وهي لا تعني أن كل تكوينات البطارية المخصصة تتم تغطيتها تلقائيًا. يجب تأكيد نطاق الشهادة الخاص بالنموذج قبل الموافقة على الطلب.

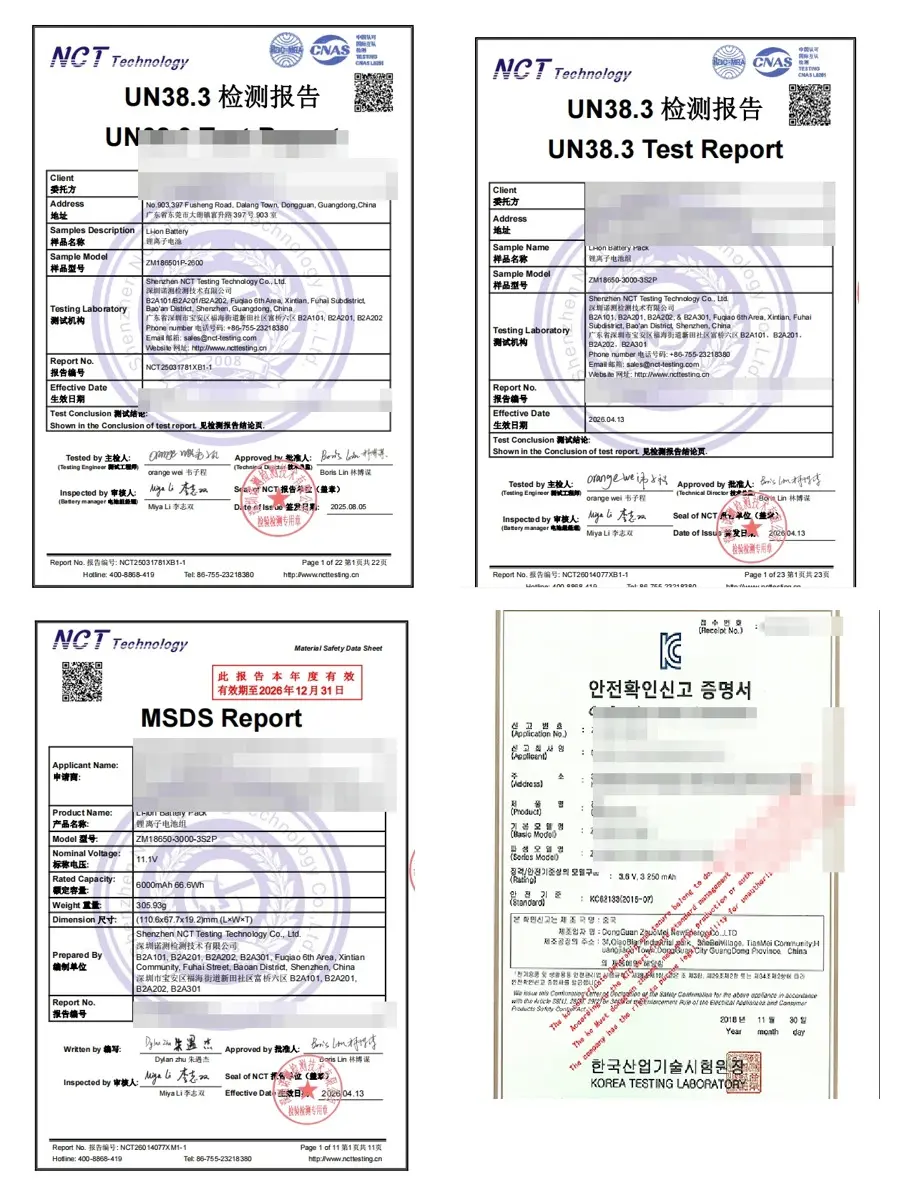

أمثلة مختارة على الشهادات ووثائق النقل؛ تم تنقيح معلومات مقدم الطلب/الشركة للعرض العام

طريق التوثيق النموذجي

14. المعلومات المطلوبة لمشروع بطارية مخصصة

· اسم الجهاز والتطبيق

· جهد التشغيل ونطاق الجهد المسموح به

· متوسط ​​وذروة التيار أو الطاقة

· وقت التشغيل المطلوب

· الحد الأقصى لأبعاد البطارية ووزنها

· مواصفات البطارية الحالية في حالة استبدال حزمة موجودة

· طريقة الشحن ومعلومات الشاحن

· متطلبات الموصل والكابلات والاتصالات

· درجة حرارة التشغيل وبيئة التثبيت

· البلد المستهدف/متطلبات الشهادة

· العينة المتوقعة وكمية الإنتاج

15. إشعار المعلمة والمواصفات

المواصفات والأمثلة وخيارات التكوين الموضحة في هذه الصفحة مخصصة للتقييم الهندسي الأولي. قد يتغير الجهد النهائي والسعة والأبعاد والوزن وتيار التفريغ ونموذج الخلية ونظام إدارة المباني والموصل والغلاف والاتصالات والمواصفات الأخرى وفقًا لمتطلبات الجهاز وتوافر المكونات ونطاق الاعتماد وتطوير المنتج.

تخضع المواصفات النهائية للعينة المعتمدة أو ورقة البيانات المؤكدة أو الاتفاقية الفنية أو PI أو العقد. عندما تختلف معلومات الموقع الإلكتروني عن وثيقة المشروع المعتمدة، فإن وثيقة المشروع المعتمدة هي التي تسود.

أخبرنا عن جهازك

أرسل جهد الجهاز والحمل ووقت التشغيل المطلوب ومساحة البطارية وطريقة الشحن والموصل والسوق المستهدف. يمكن لشركة HSS Energy تقييم ما إذا كان النظام الأساسي الحالي أو التكوين شبه المخصص أو تصميم البطارية المخصص بالكامل هو نقطة البداية الأكثر ملاءمة للمشروع.
