تتوافق منصات بطاريات LiFePO4 مع جهد العاكس، والحمل المنزلي، ومدة النسخ الاحتياطي، وبروتوكول الاتصال ومتطلبات سوق الوجهة.

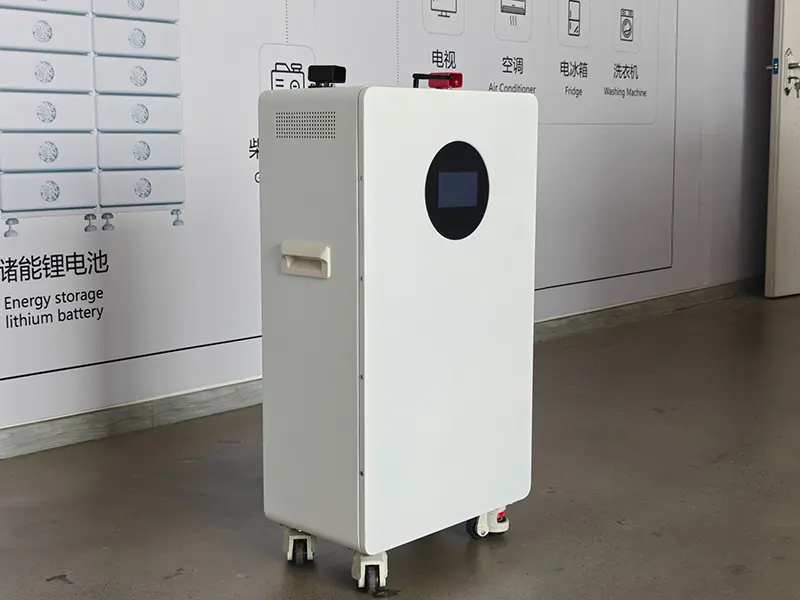

بطارية تخزين الطاقة LiFePO4 السكنية القائمة على الأرض.
|
مطابق للنظام الكهربائي الكامل سعة البطارية ليست سوى جزء واحد من اختيار النظام. يتم فحص التكوين النهائي وفقًا لنطاق التيار المستمر العاكس، والحمل المستمر والذروي، واتصالات CAN/RS485، وظروف التثبيت ومتطلبات التوسع المستقبلية. |
يبدأ اختيار وحدات التخزين السكنية بنموذج العاكس الدقيق. تستخدم منصات العاكس 48 فولت / 51.2 فولت عادةً بطاريات البطاريات ذات الجهد المنخفض، بينما تتطلب المحولات الهجينة ذات الجهد العالي منصة بطارية ذات جهد عالي متصلة بالسلسلة ومتطابقة مع نافذة تشغيل العاكس DC.
|
نظام |
تنسيق نموذجي |
طريقة التوسع |
الاستخدام النموذجي |
|
48 فولت/51.2 فولت جهد منخفض |
الجدار / الأرضية / الرف |
حزم المتطابقة بالتوازي |
أنظمة الطاقة الشمسية المنزلية والنسخ الاحتياطي والأنظمة السكنية خارج الشبكة |
|
الجهد العالي |
الوحدات المتصلة بالسلسلة |
إضافة وحدات متطابقة في السلسلة |
أنظمة تخزين سكنية وفيلات وأنظمة تخزين موزعة ذات طاقة أعلى |
|
خطوة |
يفحص |
قاعدة الاختيار |
|
1 |
منصة العاكس |
إدخال بطارية 48 فولت / 51.2 فولت -> اختر بنك بطارية منخفض الجهد. إدخال بطارية عالية الجهد -> اختر منصة معيارية ذات جهد عالي تتوافق مع نافذة العاكس DC. |
|
2 |
هدف التخزين |
حدد الطاقة القابلة للاستخدام المطلوبة ومدة النسخ الاحتياطي. ابدأ من منصات فئة 10.24 كيلووات في الساعة أو 16.08 كيلووات في الساعة، ثم قم بالتوسيع باستخدام حزم الجهد المنخفض المتطابقة بالتوازي أو وحدات الجهد العالي المتسلسلة حيثما تكون مدعومة. |
|
3 |
التحميل والاتصالات |
تأكد من الطاقة/التيار المستمر والذروي، واتصال CAN أو RS485، والبروتوكول الدقيق والبرامج الثابتة للعاكس قبل الانتهاء من تكوين البطارية. |
|
4 |
سوق الوجهة |
تأكد من البلد المستهدف ووثائق الامتثال الخاصة بالنموذج، ووضع العلامات، ووثائق النقل وأي موافقة محلية أو طريق إدراج مطلوب للمشروع. |
يتم تأكيد التكوين النهائي وفقًا لنموذج العاكس الدقيق وهدف التخزين والحمل/التيار ومتطلبات CAN / RS485 وسوق الوجهة.
يغطي نطاق التخزين السكني الحالي أنظمة بطاريات منخفضة الجهد 51.2 فولت ومنصات معيارية عالية الجهد. يمكن تكوين خلايا LiFePO4 من الدرجة الأولى من EVE وDEJIN وREPT وCORNEX وفقًا للسعة والمتطلبات الحالية وتصميم المشروع.
|
المعلمة |
نستلف-10.2ك |
51.2 فولت 314 أمبير |
NSTFW-16K-HV |
|
بنيان |
الجهد المنخفض |
الجهد المنخفض |
وحدات الجهد العالي |
|
كيمياء |
LiFePO4 |
LiFePO4 |
LiFePO4 |
|
الطاقة الاسمية |
10.24 كيلو واط ساعي |
16.08 كيلو واط ساعي |
16.08 كيلووات في الساعة لكل وحدة |
|
الطاقة القابلة للاستخدام / وزارة الدفاع |
9.22 كيلو واط ساعي / 90% |
14.47 كيلووات/ساعة / 90% |
90% وزارة الدفاع |
|
الجهد االكهربى |
51.2 فولت |
51.2 فولت |
نظام 256-716.8 فولت اسمي |
|
توسع |
الأعلى. 15 عبوة متوازية |
الأعلى. 15 عبوة متوازية |
5-14 وحدة في السلسلة |
|
الموصى بها الحالية |
80 أ |
140 أ |
160 أ |
|
الحد الأقصى الحالي |
120 أ |
200 أ |
200 أ |
|
دورة الحياة |
> = 6000 دورة |
> = 8000 دورة |
> = 8000 دورة |
|
الملكية الفكرية / التبريد |
IP54 / طبيعي |
IP20 / طبيعي |
IP20 / مروحة |
|
تواصل |
يمكن/RS485/RS232 |
يمكن/RS485/RS232 |
يمكن/RS485 |
|
تثبيت |
الجدار / الكلمة |
مثبتة على الأرض |
كومة / إطار حديدي |
|
منصة |
1 حزمة |
2 عبوة |
3 عبوات |
حد المنصة |
|
نستلف-10.2ك |
10.24 كيلو واط ساعي |
20.48 كيلو واط ساعي |
30.72 كيلو واط ساعي |
ما يصل إلى 15 عبوة متوازية* |
|
51.2 فولت 314 أمبير |
16.08 كيلو واط ساعي |
32.16 كيلو واط ساعي |
48.24 كيلو واط ساعي |
ما يصل إلى 15 عبوة متوازية* |
*الكمية الموازية هي قدرة منصة البطارية. يعتمد الحجم النهائي للنظام القابل للاستخدام على حدود العاكس وتكوين نظام إدارة المباني وتصميم الحماية ومتطلبات المشروع.
|
تصنيف الوحدة |
51.2 فولت / 314 أمبير / ساعة / 16.08 كيلو وات في الساعة |
|
تكوين السلسلة |
5-14 وحدة |
|
الجهد الاسمي للنظام |
256-716.8 فولت |
|
الطاقة الاسمية للنظام |
80.38-225.08 كيلو واط في الساعة |
|
الطاقة القابلة للاستخدام عند 90% من وزارة الدفاع |
72.34-202.57 كيلو واط في الساعة |
|
درجة حرارة العمل |
-10 درجة مئوية إلى 55 درجة مئوية |
|
تواصل |
يمكن/RS485 |
*نطاقات الجهد والطاقة لنظام الجهد العالي هي أمثلة للتكوين. تخضع كمية السلسلة النهائية لنافذة DC العاكسة الدقيقة، وتصميم BMS ومواصفات المشروع المعتمدة.
يتم تحديد الكمية الدقيقة للوحدة مقابل نافذة التيار المستمر ذات الجهد العالي العاكس وسعة التخزين المطلوبة.
|
إشعار المعلمة والمواصفات المواصفات هي قيم مرجعية وقد تتغير مع اختيار الخلية، أو إصدار BMS/البرنامج الثابت، أو العلبة، أو بروتوكول العاكس، أو تحسين الإنتاج أو تكوين المشروع. يخضع الجهد النهائي والسعة والحدود الحالية والأبعاد والوزن وتصنيف IP والاتصالات وظروف دورة الحياة ونطاق الاعتماد وشروط الضمان إلى ورقة البيانات الخاصة بالنموذج وPI الموقع أو الاتفاقية الفنية أو العقد لكل طلب. تسود وثائق الطلب الموقعة على محتوى الموقع الإلكتروني. قد يتم تحديث المواصفات غير التعاقدية دون إشعار مسبق. |
يمكن تهيئة منصات البطاريات ذات الجهد المنخفض والجهد العالي HSS Energy للمنصات العاكسة الهجينة وتخزين الطاقة السائدة. يتم تأكيد التوافق من خلال نموذج العاكس الدقيق، ونطاق جهد البطارية وبروتوكول الاتصال CAN/RS485 قبل التكوين النهائي.
|
ماركة |
مثال على سلسلة / منصة متوافقة |
|
|
داي |
صن-7/7.6/8/10/12K-SG06LP1-EU-CM3 |
|
|
سوليس |
S6-EH3P(60-75)K10-LV-YD-H |
|
|
جروات |
إس بي إي 12000 إس |
|
|
جيد نحن |
نماذج إضافية مدعومة - تأكيد النموذج الدقيق |
|
|
قبل |
نماذج إضافية مدعومة - تأكيد النموذج الدقيق |
|
|
ميجاريفو |
نماذج إضافية مدعومة - تأكيد النموذج الدقيق |
|
|
لماذا يهم تأكيد النموذج الدقيق لا يعني اسم العلامة التجارية المتوافق أن كل طراز عاكس يستخدم نفس نطاق الجهد أو البروتوكول أو الحد الحالي. إن مطابقة النموذج الدقيق قبل الشحن تقلل من تغييرات التشغيل واستكشاف أخطاء الاتصال وإصلاحها. |
||
توضح مراجع المشروع المختارة كلا من الأنظمة المتوازية ذات الجهد المنخفض والتكوينات المعيارية ذات الجهد العالي عبر الأسواق المختلفة.
|
سوق |
قدرة النظام |
بنيان |
العاكس |
|
|
ألمانيا |
64.3 كيلو واط ساعي |
الجهد العالي |
داي |
|
|
موريشيوس |
32.15 كيلو واط ساعي |
الجهد المنخفض |
سوليس |
|
|
ماليزيا |
144.69 كيلو واط ساعي |
الجهد العالي |
داي |
|

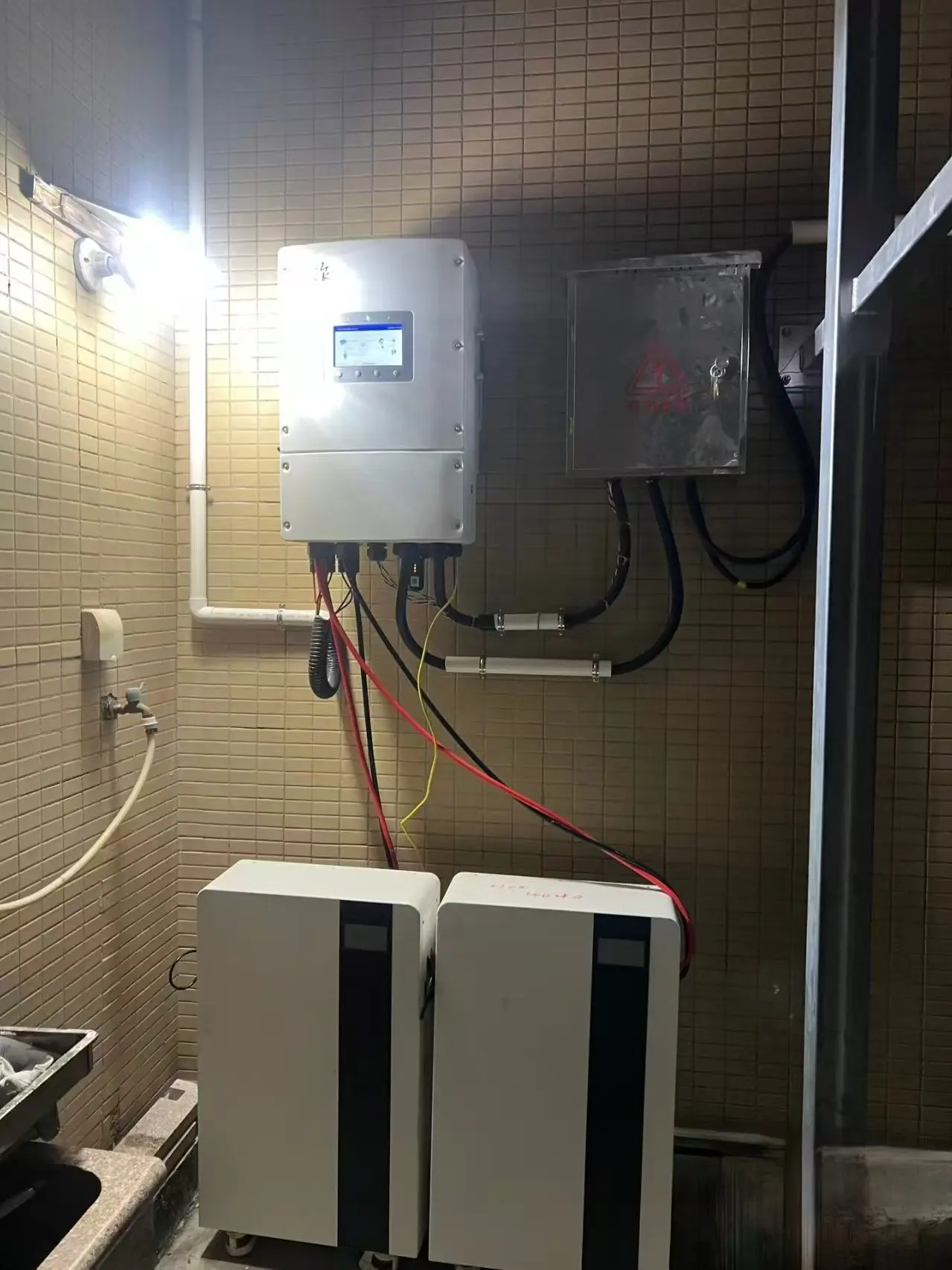

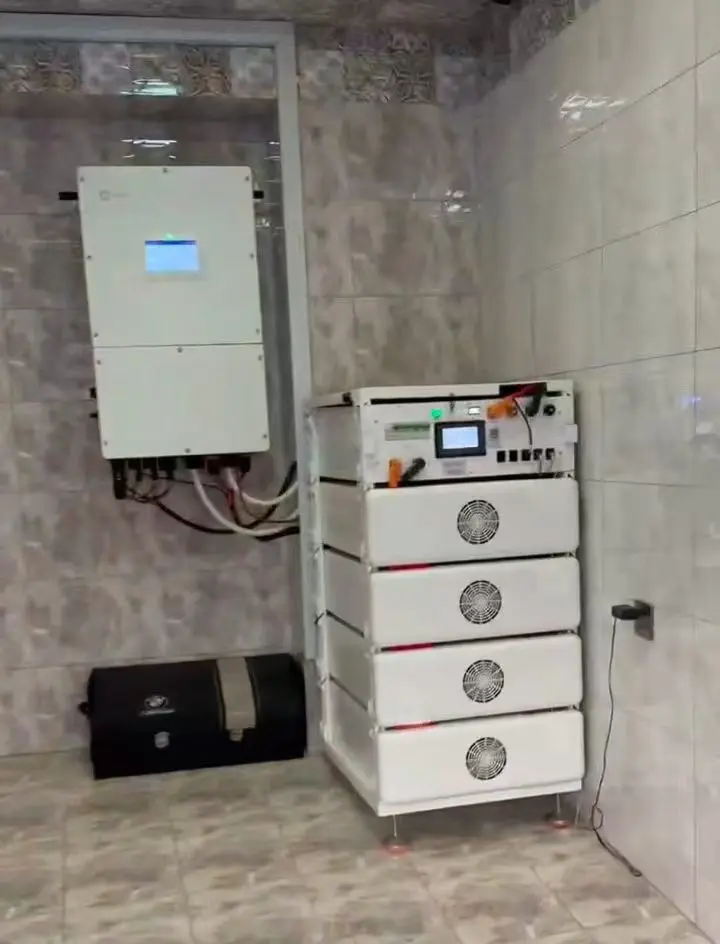

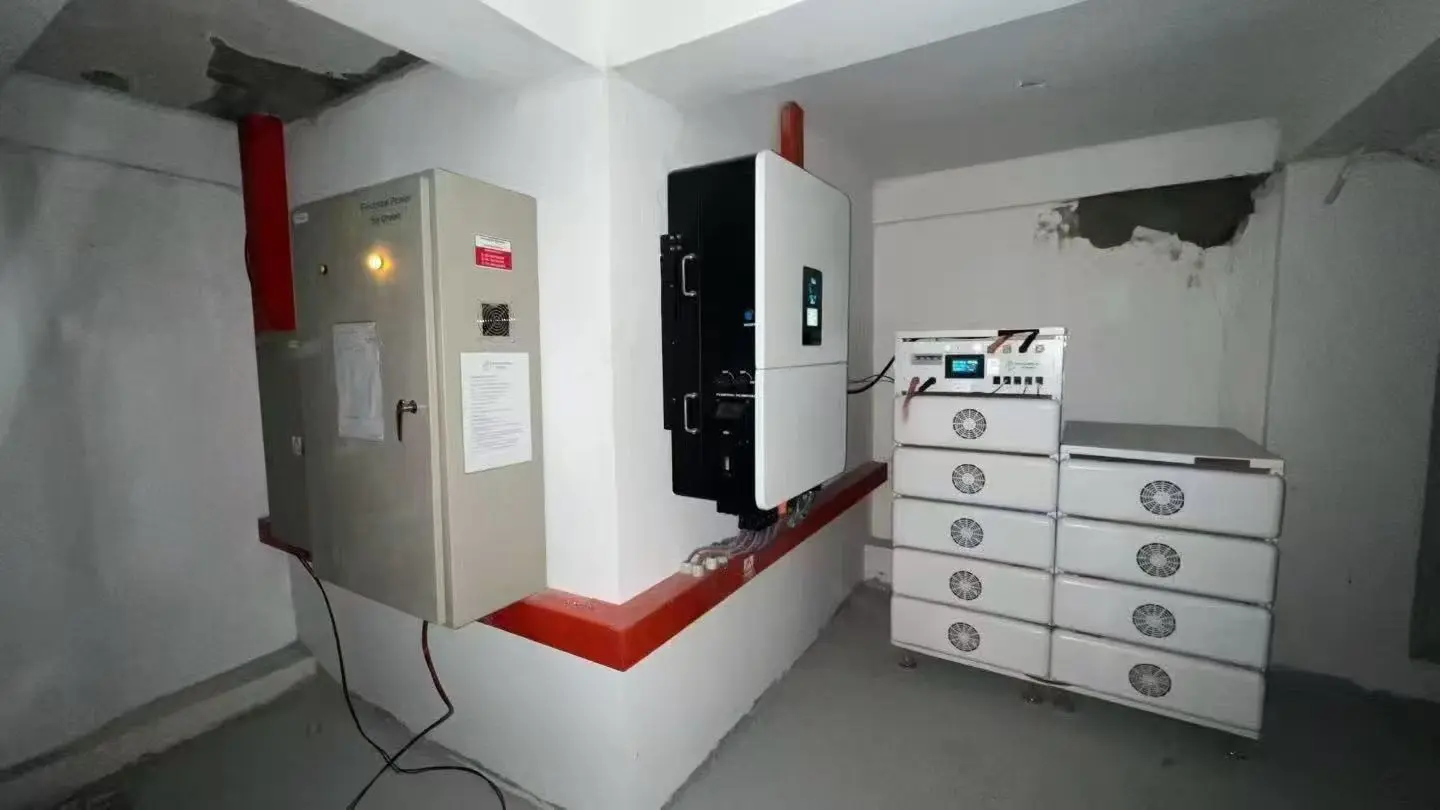

تم توفير صور التثبيت الميدانية المختارة لمشاريع التخزين السكنية والموزعة لشركة HSS Energy.
يجب أن تكون بطارية التخزين السكنية متطابقة كهربائيًا ورقميًا مع العاكس. يتم فحص تكوين BMS وحدود تيار الشحن/التفريغ وسلوك الاتصال مع بنية البطارية.
|
فحص هندسي |
متطلبات المشروع |
|
نافذة كهربائية |
الجهد الاسمي، جهد الشحن، جهد القطع، نطاق إدخال العاكس |
|
قدرة الطاقة |
تيار الشحن/التفريغ المستمر والذروي |
|
تواصل |
بروتوكول CAN أو RS485 وتقارير SOC والإنذارات وحالة الحماية |
|
التصميم الحراري |
تبريد طبيعي أو بمروحة حسب منصة البطارية |
|
التكامل الميكانيكي |
تركيب الجدار أو الأرضية أو الرف أو المكدس أو الإطار الحديدي |
|
توسع |
هندسة متوازية أو متسلسلة تتوافق مع تصميم العاكس ونظام إدارة المباني |

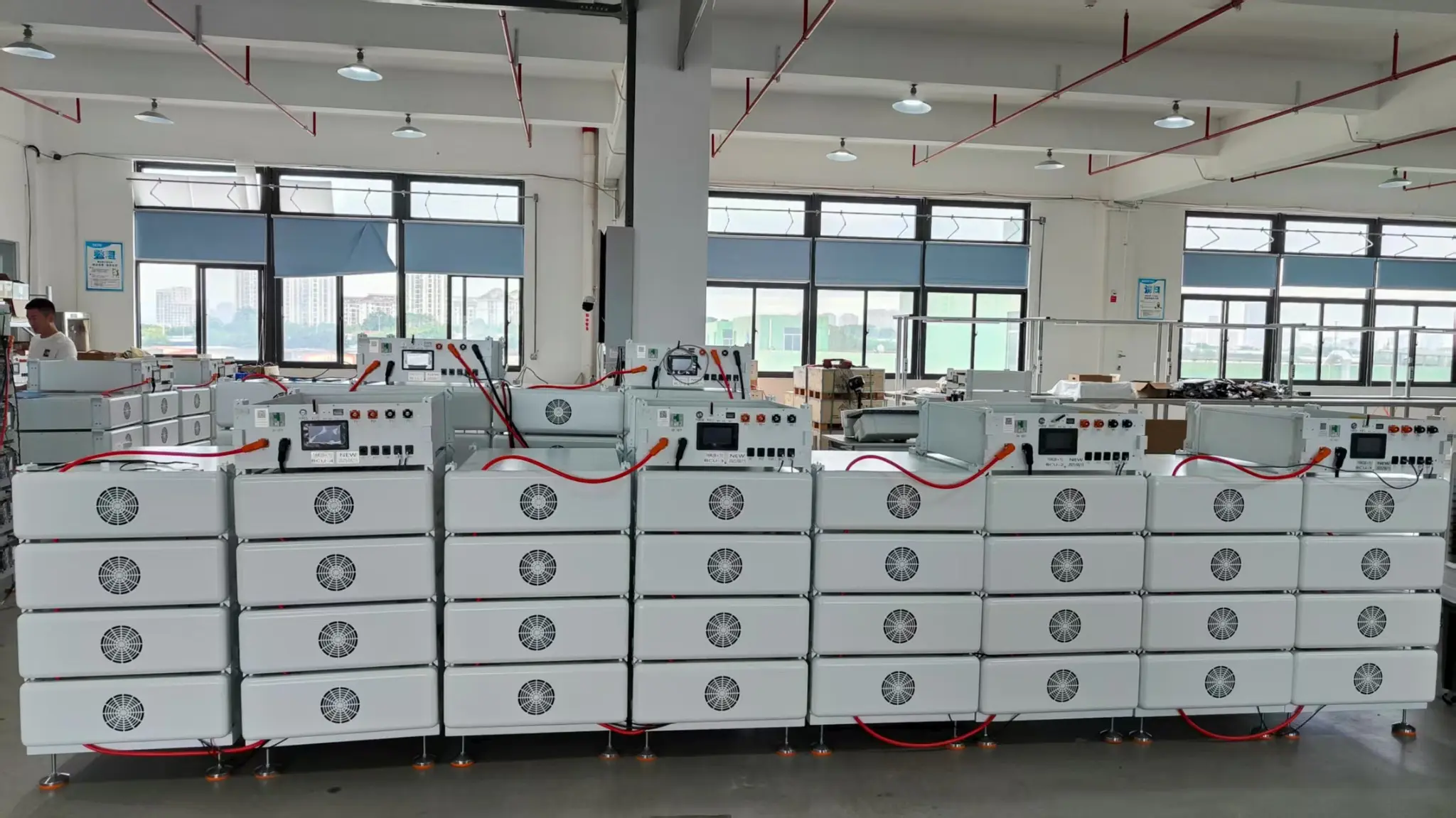

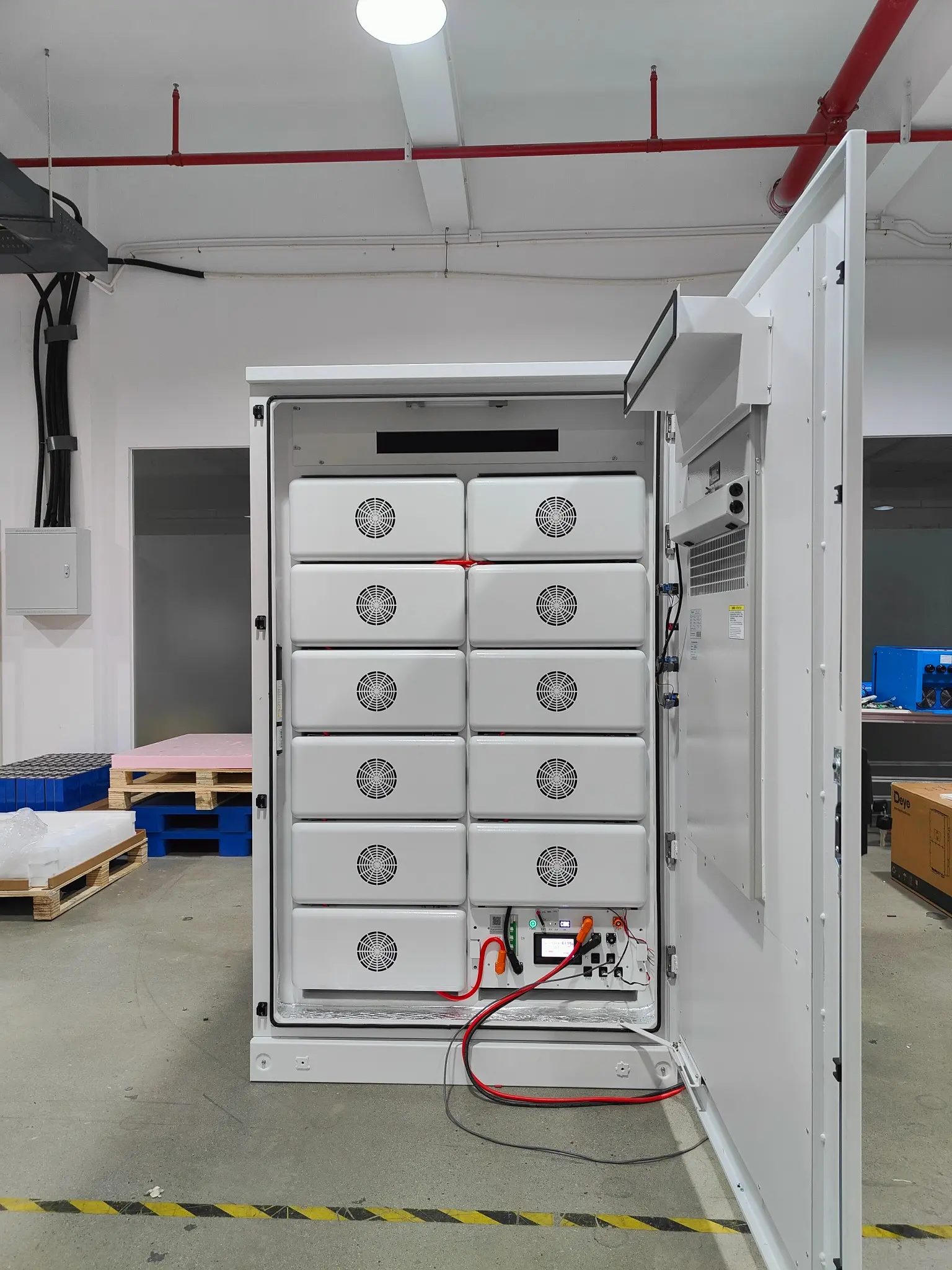

تكامل نظام البطارية المعياري والتجميع الكهربائي الداخلي.
تخضع وحدات البطارية للتجميع والتحقق الكهربائي قبل تكامل النظام.
· فحص تناسق الخلية والوحدة النمطية
· فحص الجهد الكهربائي والقطبية والعزل
· التحقق من وظيفة الشحن والتفريغ
· حماية BMS والتحقق من الحد الحالي
· فحص الاتصال CAN / RS485 عند الاقتضاء
· فحص الأسلاك النهائية والموصل ووظيفة النظام
تتوفر الوثائق الخاصة بالطراز لمنتجات البطاريات المحددة. يجب دائمًا التحقق من نطاق الشهادة والتقرير مقارنةً بالنموذج الدقيق قبل النشر أو الشحن.
|
|
|
|
|
|

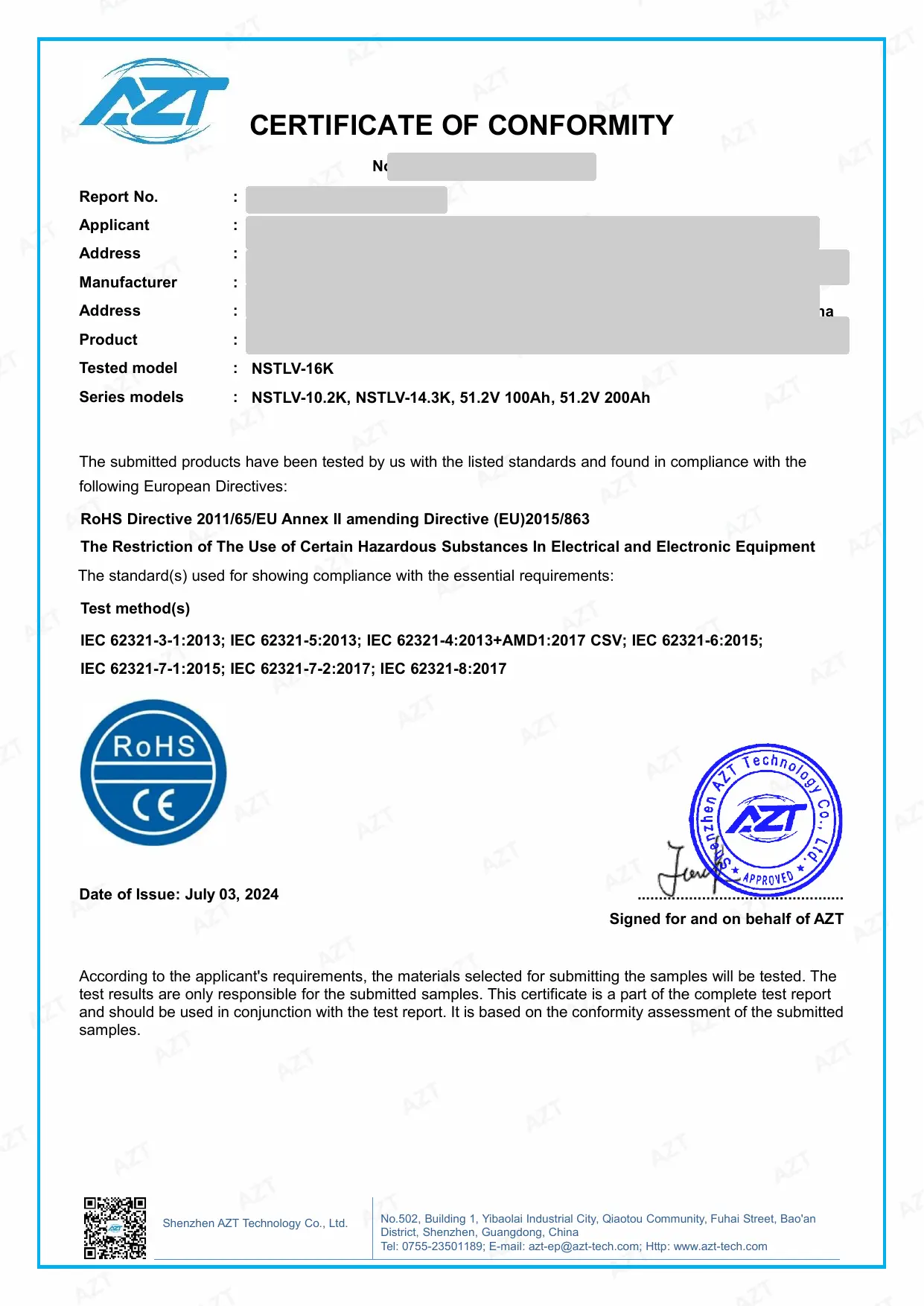

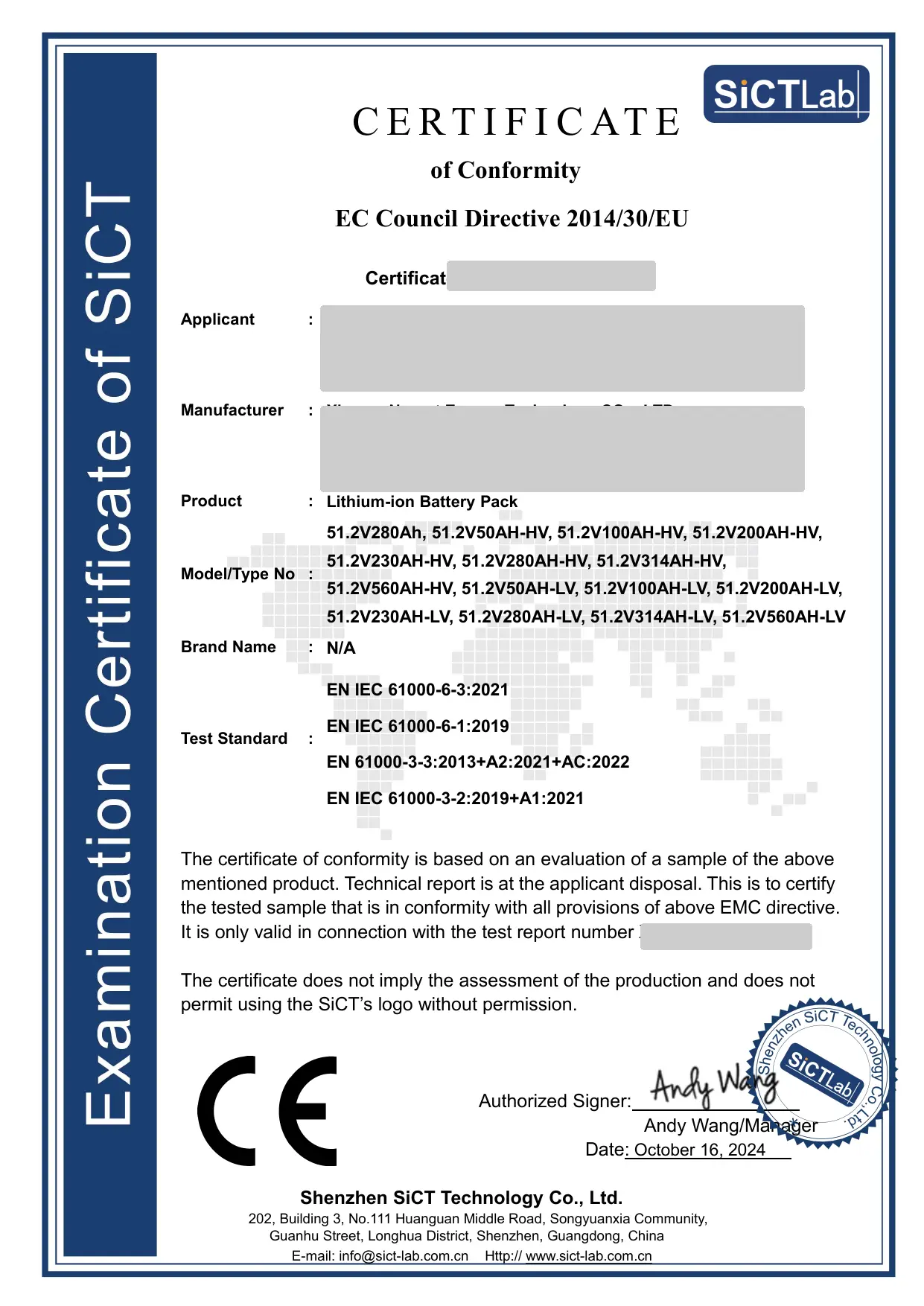

سي / إي إم سي |
بنفايات |

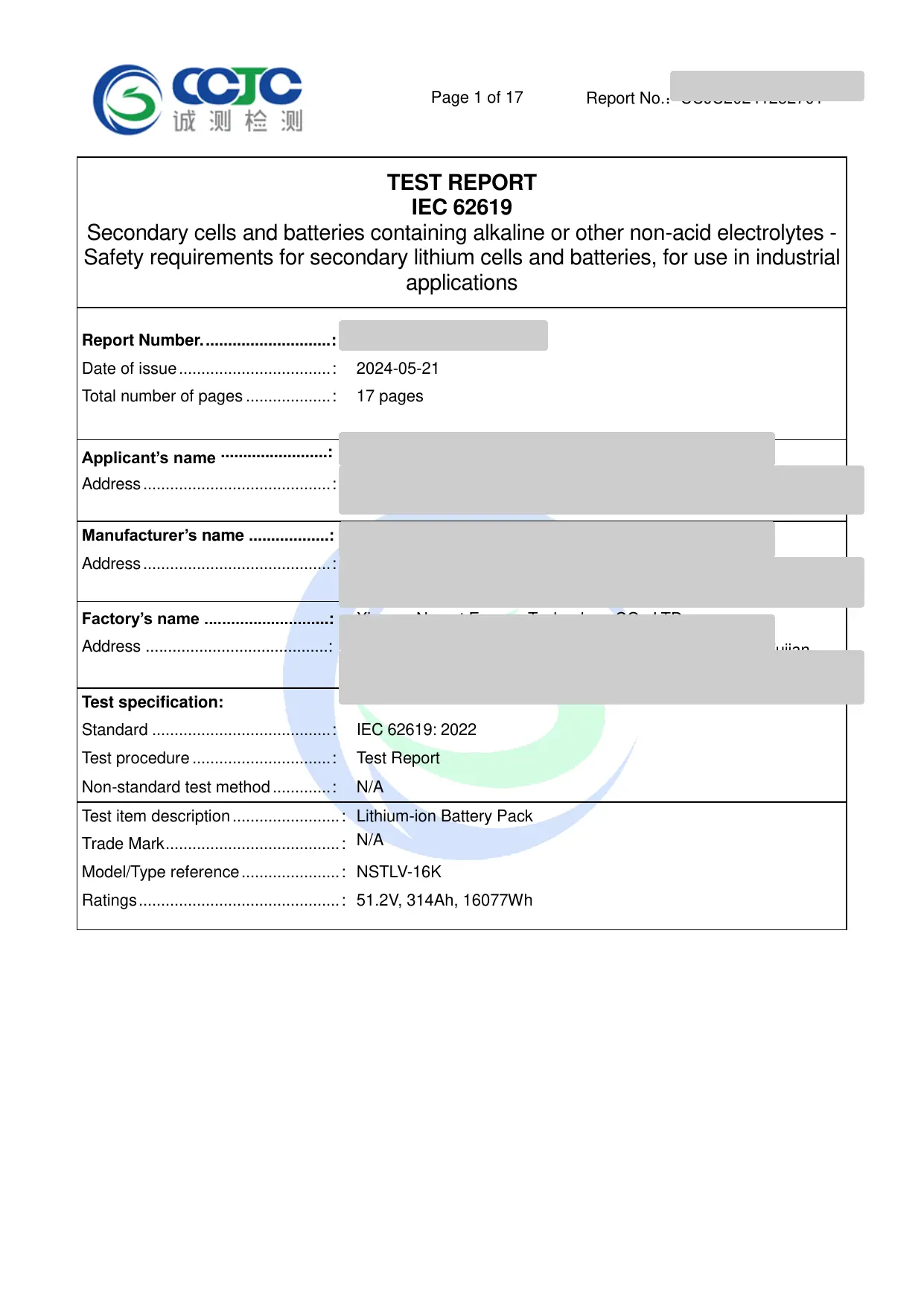

إيك 62619 |

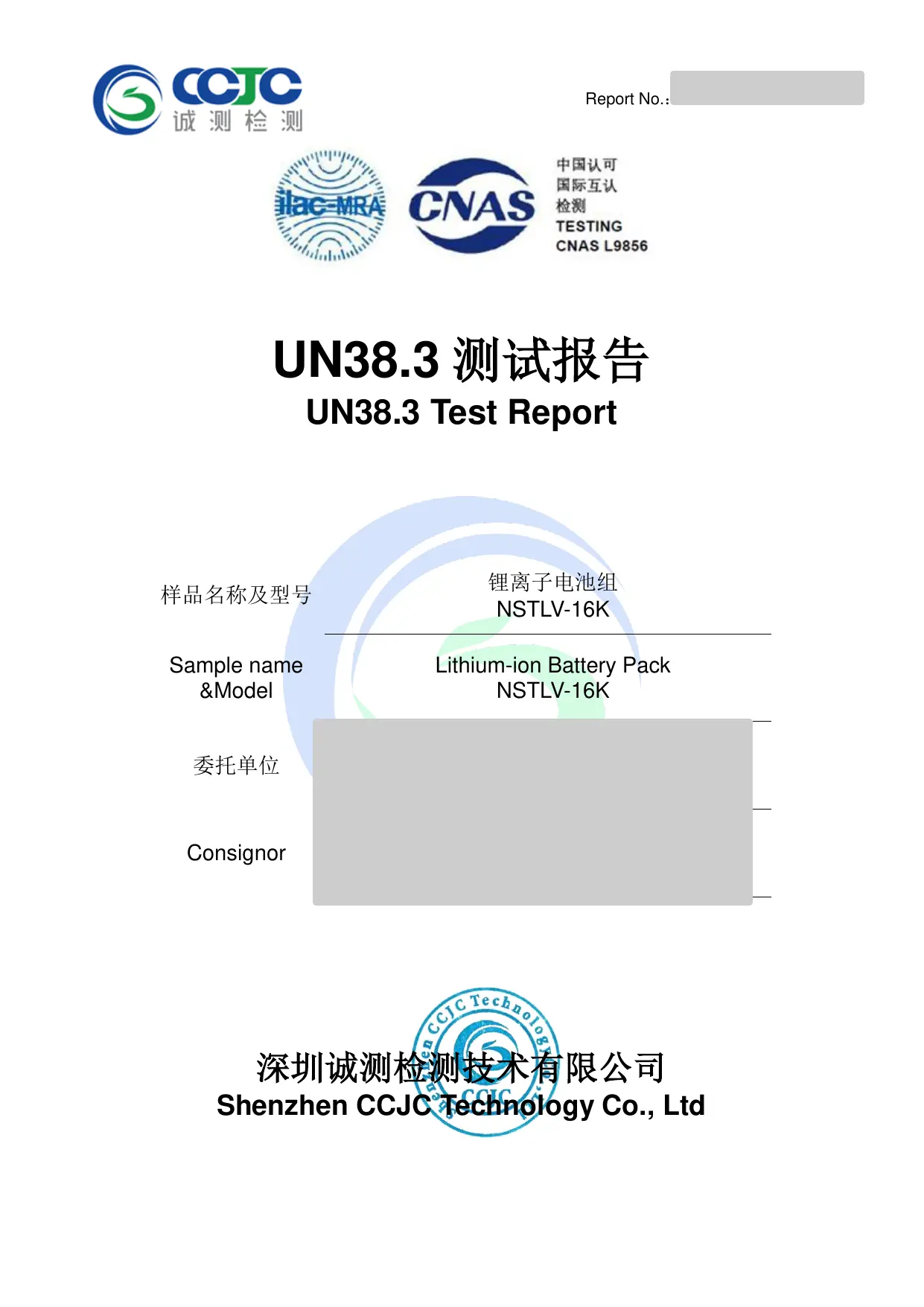

UN38.3 |
تتوفر أيضًا وثائق MSDS للنموذج المرجعي NSTLV-16K الذي تم اختباره. ويمكن توفير نسخ خاصة بالنموذج عند الطلب.
|
الضمان القياسي 5 سنوات |
الضمان الممتد 5 سنوات إضافية متاحة |
تم تأكيد نطاق الضمان وشروط التمديد لطراز البطارية المحدد وشروط المشروع.
|
أوروبا تنطبق مستندات CE / EMC وRoHS الحالية فقط على النماذج المدرجة في التقارير ذات الصلة. تضيف لائحة الاتحاد الأوروبي 2023/1542 التزامات خاصة بالبطارية تتجاوز EMC/RoHS. تتطلب البطاريات الصناعية التي تزيد طاقتها عن 2 كيلووات في الساعة جواز سفر للبطارية اعتبارًا من 18 فبراير 2027. تأكد من الطراز الدقيق والوثائق الفنية والتزامات المشغل الاقتصادي قبل إطلاقها في السوق. |
أستراليا توفر المواصفة IEC 62619 وUN38.3 الأدلة الفنية الداعمة، لكن الوصول إلى الأسواق الأسترالية وقائمة مجلس الطاقة النظيفة هما متطلبات منفصلة. خلال عام 2026، ستنتقل لجنة الانتخابات المركزية إلى SA TS 5398؛ اعتبارًا من 1 يناير 2027، سيتم قبول طلبات قائمة البطاريات المعتمدة الجديدة فقط بموجب SA TS 5398. |
الشرق الأوسط تختلف المتطلبات حسب البلد. يجب على مشاريع المملكة العربية السعودية التحقق من اللائحة الفنية SASO للبطاريات الكهربائية ومسار المطابقة SABER المطبق. في دولة الإمارات العربية المتحدة، قد تتطلب المنتجات الخاضعة للوائح الفنية شهادة مطابقة إماراتية من خلال وزارة الداخلية؛ تشكل تقارير الاختبارات المعملية المعتمدة جزءًا من حزمة التقديم. |
ملاحظة تنظيمية: المتطلبات تتغير مع مرور الوقت. تحقق من نطاق النموذج الحالي ومسار الإدراج المحلي والملصقات والتزامات المستورد ووثائق النقل قبل نشر مطالبات الامتثال الخاصة بالسوق.
يمكن عادةً إعداد مقترح بطارية عملي بمجرد توفر معلومات المشروع التالية:
1. البلد/السوق المستهدف
2. العلامة التجارية العاكس والنموذج الدقيق
3. سعة التخزين المطلوبة أو وقت النسخ الاحتياطي المستهدف
4. الحد الأقصى للحمل المستمر والذروة
5. هندسة الجهد المنخفض أو الجهد العالي
6. التثبيت الداخلي / الخارجي والمساحة المتاحة
7. متطلبات بروتوكول الاتصال
8. وثائق الامتثال المطلوبة وكمية الطلب المقدرة
|
استفسار عن المشروع أرسل نموذج العاكس وسعة التخزين المستهدفة والحمل الأقصى وطريقة التثبيت والسوق الوجهة. يمكن لشركة HSS Energy بعد ذلك تقييم جهد البطارية وتكوين الوحدة واتصالات BMS وحزمة الوثائق للمشروع. |
توفر HSS Energy منصات بطاريات LiFePO4 ذات الجهد المنخفض والجهد العالي للاستهلاك الذاتي للطاقة الشمسية السكنية، والطاقة الاحتياطية والتطبيقات خارج الشبكة، مع تكوين قائم على المشروع للاتصالات العاكسة، وتوسيع السعة، وتنسيق التثبيت.
