| كيمياء | LiFePO4 | ترتيب النظام | 15 × 51.2 فولت 280 أمبير |
| الطاقة الاسمية | 215.04 كيلو واط ساعة (محسوبة) | حماية مجلس الوزراء | IP55 |
تقوم شركة HSS Energy بإعداد بطارية تخزين الطاقة بقدرة 215 كيلو وات في الساعة في الصين لأخصائيي تكامل تخزين الطاقة والقائمين على التركيب والموزعين والمشترين الهندسيين الذين يحتاجون إلى مجموعة بطاريات عالية الجهد ذات حدود فنية واضحة. إنها ليست مجرد خمس عشرة وحدة موضوعة في خزانة: يجب مراجعة الجهد المتسلسل ومنطق BMS الرئيسي وحماية التيار المستمر والاتصالات والكابلات والتصميم الحراري ومطابقة أجهزة الكمبيوتر أو العاكس كنظام واحد. يمكن للمشترين إرسال رسم تخطيطي من سطر واحد ونموذج المعدات وملف تعريف التحميل لتلقي مراجعة التكوين وعرض الأسعار الرسمي.

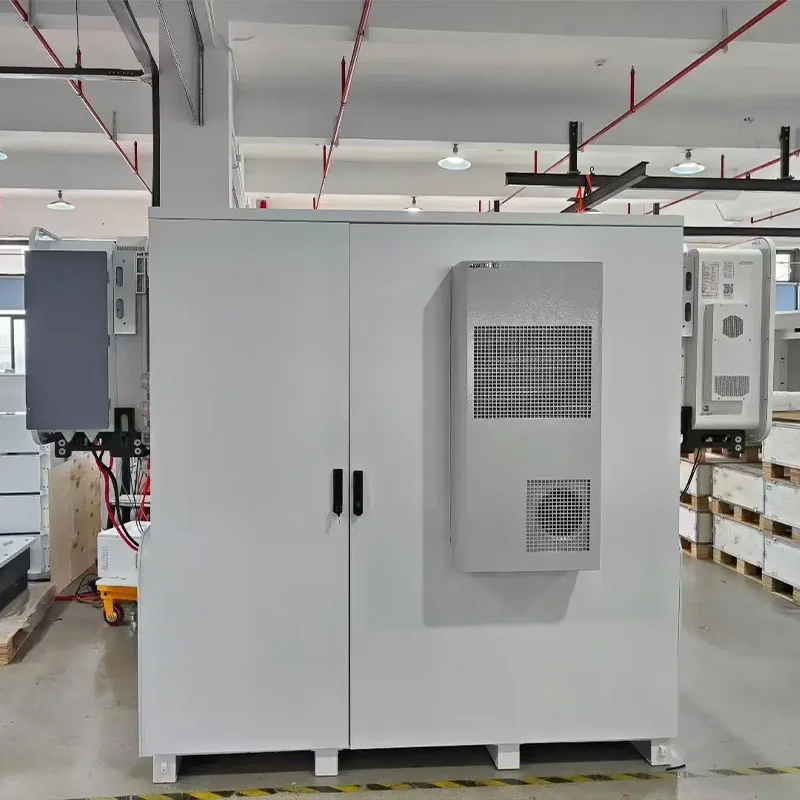

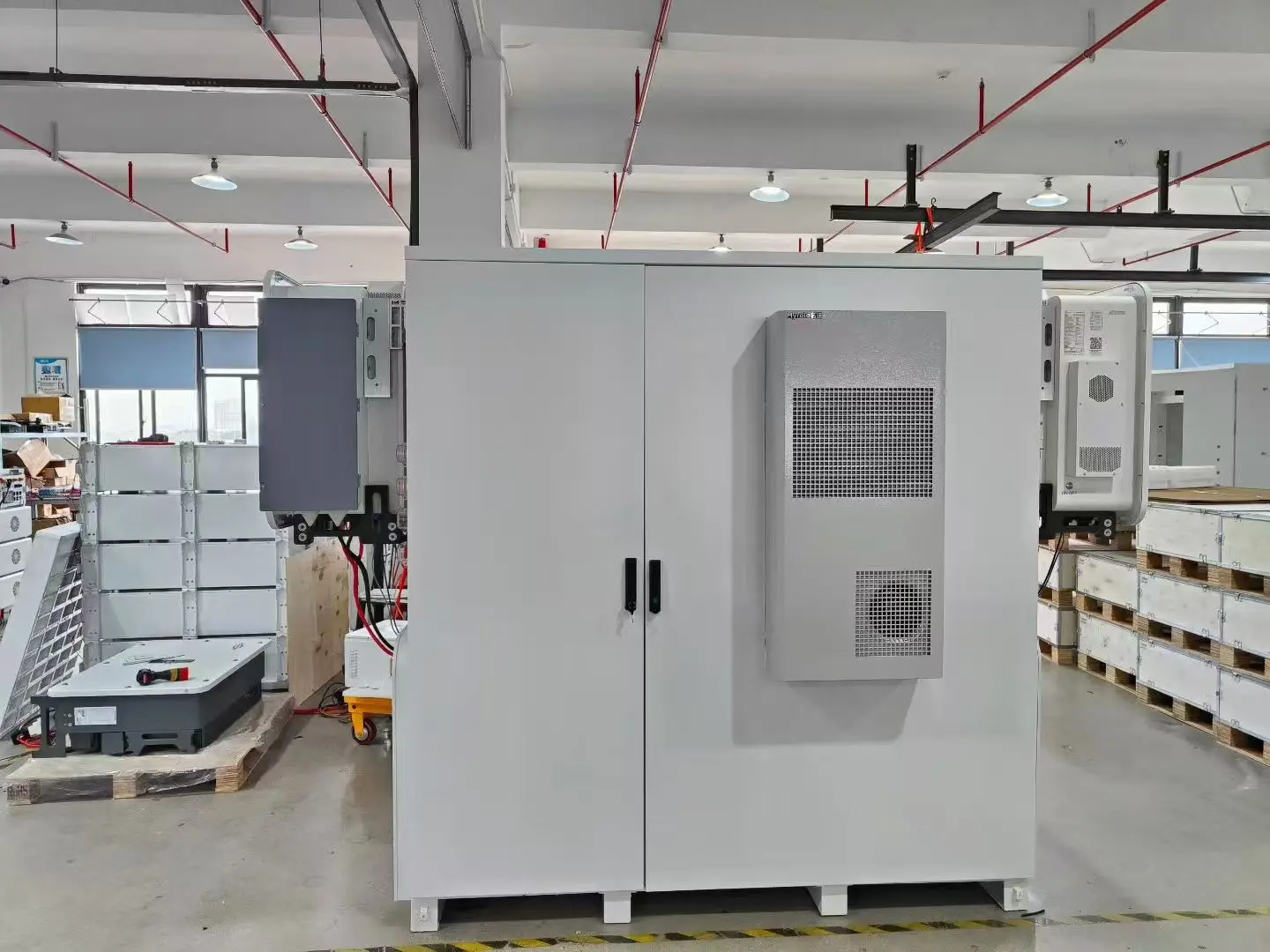

تم تصوير خزانة IP55 في ورشة العمل. تم تأكيد الواجهات النهائية والإدارة الحرارية وترتيب الموقع للمشروع.
|
غرض |
القيمة المرجعية/ملاحظة |
|
فئة قدرة المنتج |
215 كيلو واط ساعة |
|
ترتيب النظام |
وحدات بطارية عالية الجهد 15 × 51.2 فولت 280 أمبير في السلسلة |
|
كيمياء |
LiFePO4 |
|
وحدة الجهد / السعة الاسمية |
51.2 فولت 280 أمبير |
|
وحدة التشغيل الجهد |
46.4-57.6 فولت |
|
وحدة الطاقة الاسمية/القابلة للاستخدام |
14.34 كيلووات في الساعة / 12.9 كيلووات في الساعة عند 90% DOD (قيمة الكتالوج) |
|
الجهد الاسمي للنظام |
768 فولت (محسوب لـ 15 وحدة في السلسلة) |
|
جهد تشغيل النظام |
696-864 فولت (محسوب لـ 15 وحدة في السلسلة) |
|
الطاقة الاسمية للنظام |
215.04 كيلووات ساعة، محسوبة من 51.2 فولت × 280 أمبير × 15 |
|
مرجع الطاقة القابلة للاستخدام |
193.5 كيلووات في الساعة، محسوبة من قيمة الكتالوج بنسبة 90% DOD |
|
الموصى بها/الحد الأقصى الحالي |
140 أمبير / 200 أمبير؛ تتأثر القدرة بدرجة الحرارة وشركة نفط الجنوب وإعدادات النظام |
|
الوحدة المقدرة / الحد الأقصى لطاقة التيار المستمر |
7.17 كيلو واط / 10.24 كيلو واط (قيمة الكتالوج) |
|
أبعاد الوحدة |
387 × 745 × 240 ملم، العرض × العمق × الارتفاع |
|
وزن الوحدة التقريبي |
102.2 كجم |
|
الوزن الصافي التقريبي 15 وحدة |
1,533 كجم، باستثناء الخزانة ووحدة التحكم والكابلات والملحقات |
|
الوحدة / حماية الخزانة الخارجية |
IP20 / IP55 |
|
درجة حرارة التشغيل/التخزين |
0-60 درجة مئوية / 0-35 درجة مئوية |
|
الرطوبة / الارتفاع |
5%-85% رطوبة نسبية / ≥2,000 م |
|
تبريد |
الوحدة: التبريد الطبيعي. يعتمد التصميم الحراري للخزانة الكاملة على المشروع |
|
تواصل |
يمكن، RS485 وRS232؛ يجب تأكيد البروتوكول بواسطة طراز المعدات |
|
دورة الحياة |
ينص الكتالوج على ≥10000 دورة؛ تحكم شروط الاختبار والشروط المعمول بها |
|
ضمان |
ينص الكتالوج على 5+5 سنوات؛ شروط البدء والنطاق والتمديد تتبع العقد |
|
وثائق الامتثال المتاحة |
وثائق اختبار CE EMC وRoHS وIEC 62619؛ التطبيق النهائي يتبع التكوين المرفق |
|
حدود المعلمة: 215.04 كيلووات ساعة، 768 فولت، 696-864 فولت وحوالي 1533 كجم هي مراجع محسوبة بناءً على خمسة عشر وحدة كتالوج. تظل أبعاد الخزانة الكاملة والوزن المجمع والطاقة المستمرة والحماية من الحرائق والإدارة الحرارية خاضعة للمواصفات الفنية للمشروع. |
|
يعمل نظام تخزين طاقة البطارية بقدرة 215 كيلو وات في الساعة على توصيل خمسة عشر وحدة بطارية على التوالي. تظل السعة 280 أمبير بينما يرتفع الجهد مع عدد السلسلة، مما ينتج نطاق تشغيل محسوبًا يتراوح بين 696-864 فولت. يجب أن يبدأ الاختيار مع الحد الأقصى لمدخل التيار المباشر PCS أو العاكس، ونافذة جهد البطارية، وحدود تيار الشحن والتفريغ، وتسلسل الشحن المسبق وتنسيق الحماية. لكل مشروع بطارية تخزين طاقة بقدرة 215 كيلووات في الساعة، تسجل HSS Energy ترتيب السلسلة وعناوين الجهاز وتعريف الواجهة وحدود التشغيل المسموح بها في المواصفات الفنية المعتمدة بدلاً من اختيار المعدات من ملصق السعة وحده.
تتم مطابقة نظام تخزين الطاقة عالي الجهد بأكثر من الجهد الاسمي. يجب أيضًا الموافقة على بروتوكول CAN أو RS485 وإصدار الإطار وقواعد العنوان وربط الإنذار ومنطق التحكم في الطاقة. يمكن لشركة HSS Energy مراجعة نماذج محددة من Deye وSolis وAfore وGrowatt وFOX ESS وMegarevo. يتم تأكيد التوافق من خلال النموذج الدقيق وإصدار البروتوكول؛ ليس من المفترض أن يكون لكل منتج يحمل نفس اسم العلامة التجارية.
تجمع خزانة تخزين الطاقة LiFePO4 الوحدات الخمسة عشر ووحدة التحكم الرئيسية وحماية التيار المستمر ووصلات الناقل والملحقات ذات الصلة في حاوية واحدة. تم تصنيف الخزانة الخارجية بـ IP55، في حين تم تصنيف وحدة بطارية الكتالوج الفردية بـ IP20؛ لا ينبغي التعامل مع هذين التصنيفين على أنهما قابلان للتبديل. يتم فحص مداخل الكابلات ومعدات التهوية أو التحكم في درجة الحرارة وتخليص الصيانة وأساس الموقع وفقًا لدرجة الحرارة المحيطة والغبار والتعرض للمطر ومتطلبات التثبيت المحلية.

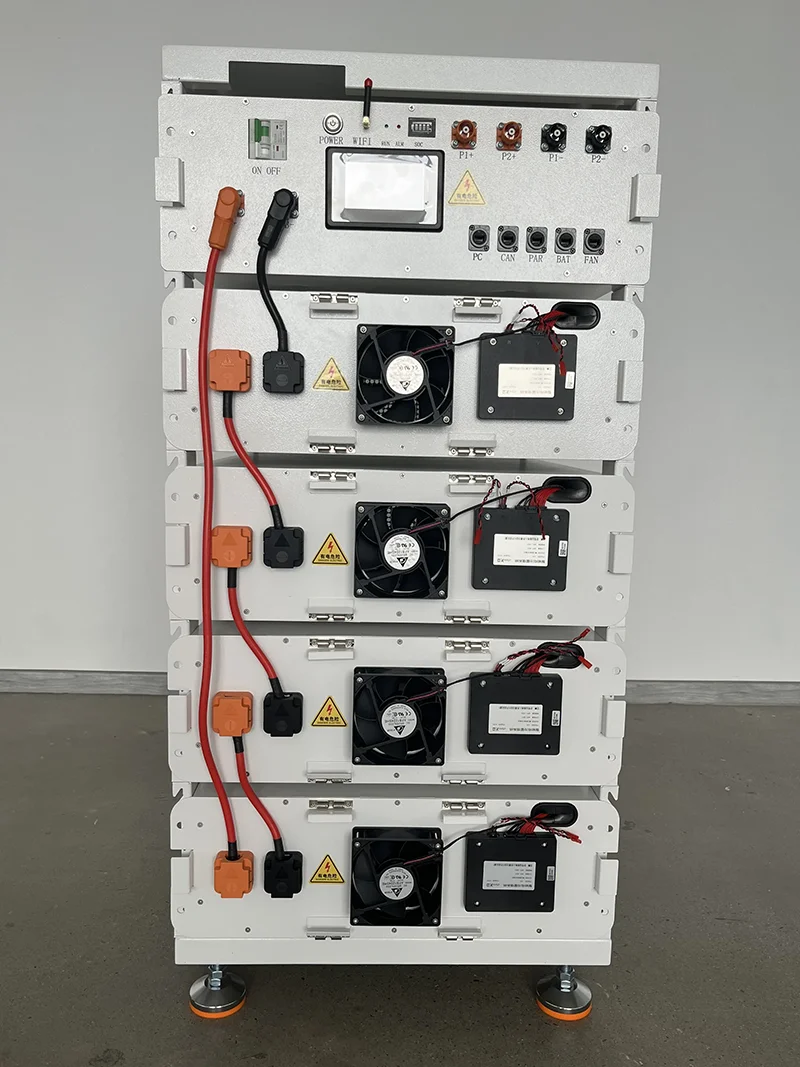

وحدات الجهد العالي واتصال وحدة التحكم موضحة في صورة ورشة العمل. يستخدم الترتيب الكامل بقدرة 215 كيلووات في الساعة خمسة عشر وحدة 51.2 فولت 280 أمبير.
قد يدعم نظام تخزين البطاريات التجاري الاستهلاك الذاتي للطاقة الشمسية، وتبديل وقت الاستخدام، وتقليل أوقات الذروة، والنسخ الاحتياطي للأحمال المحددة، ومشاريع الشبكة الصغيرة. تعتمد نتيجة التشغيل المفيدة على ملف تعريف الحمل والطاقة القابلة للاستخدام وطاقة PCS وتوليد الطاقة الشمسية واستراتيجية التحكم. للحصول على عرض أسعار ذي معنى، يجب على المشترين تقديم بيانات الاستهلاك الحديثة والأحمال الحرجة والمشكلة التي من المتوقع أن يحلها النظام. يجب أيضًا مراجعة التشغيل المتصل بالشبكة أو النقل خارج الشبكة أو تنسيق المولد بواسطة مُتكامل النظام وفقًا لنظام الحماية والتوزيع المحلي.

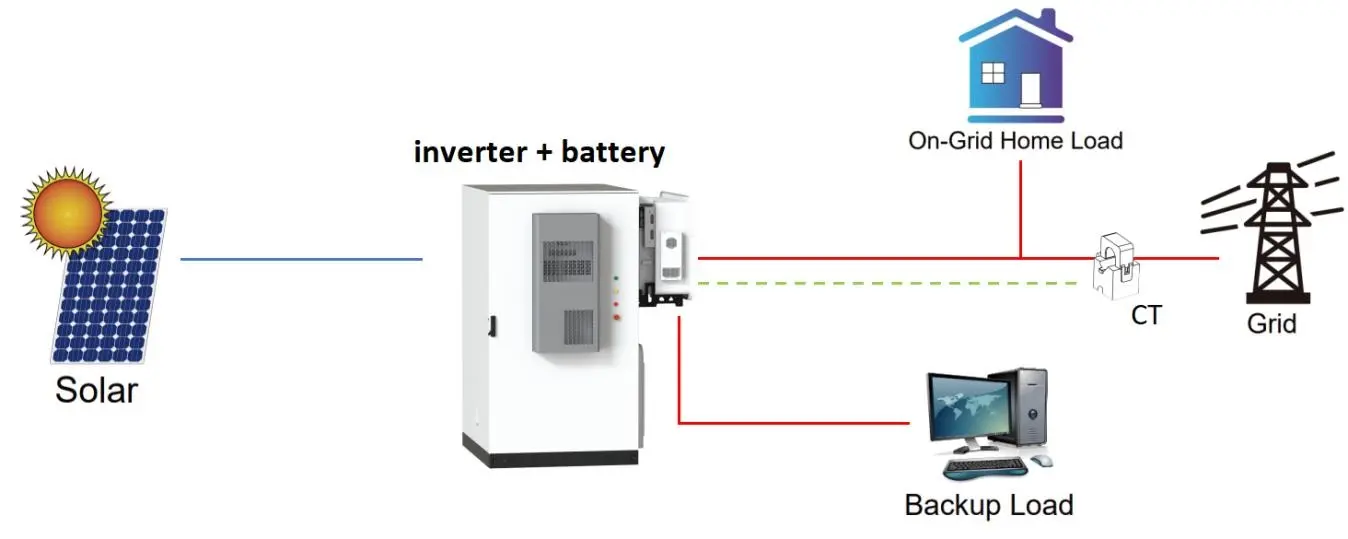

مثال على تدفق الطاقة الأساسية. أيقونة التحميل المنزلي توضيحية؛ يجب أن تتبع أجهزة الكمبيوتر التجارية وEMS وCT ونقطة الشبكة وأسلاك التحميل رسم المشروع.
توفر وحدات البطارية واجهات CAN وRS485 وRS232، وتقوم وحدة التحكم الرئيسية بدمج حالة الوحدة لمعدات المستوى الأعلى. لا يثبت الموصل المطابق توافق البروتوكول، لذلك يتم تأكيد طراز الجهاز وملف البروتوكول وطريقة اختبار الاتصال قبل الإنتاج. يسرد الكتالوج التيار الموصى به 140 أمبير والتيار الأقصى 200 أمبير، مع الإشارة أيضًا إلى تأثير درجة الحرارة وSOC. وبالتالي، يتم ضبط طاقة النظام المستمرة جنبًا إلى جنب مع الإدارة الحرارية للخزانة والكابلات وأجهزة الحماية وحدود PCS.
يتحرك نظام تخزين طاقة البطارية BESS عادةً من خلال مراجعة الرسم وتأكيد قائمة مكونات الصنف (BOM) وتخطيط الخزانة ومطابقة البروتوكول والموافقة على الملصق والتحقق من المادة الأولى قبل إنتاج الدُفعات. تأسست HSS Energy في عام 2023، ويتمتع شركاؤها بخبرة تزيد عن عشر سنوات في صناعة بطاريات الليثيوم. تغطي قواعد الإنتاج المتعددة في الصين حوالي 12000 متر مربع إجمالاً، مع اللحام بالليزر والتجميع الآلي واختبارات التقادم والفحص الصادر لدعم مشاريع الدفعات وتصنيع المعدات الأصلية أو تصنيع التصميم الشخصي. تتضمن حزمة المراجعة المتوفرة لهذه الصفحة شهادة المطابقة CE EMC، وشهادة المطابقة RoHS وتقرير اختبار IEC 62619. يتم التحقق من نطاق الوثيقة وقابلية التطبيق النهائي مقابل التكوين المطلوب.

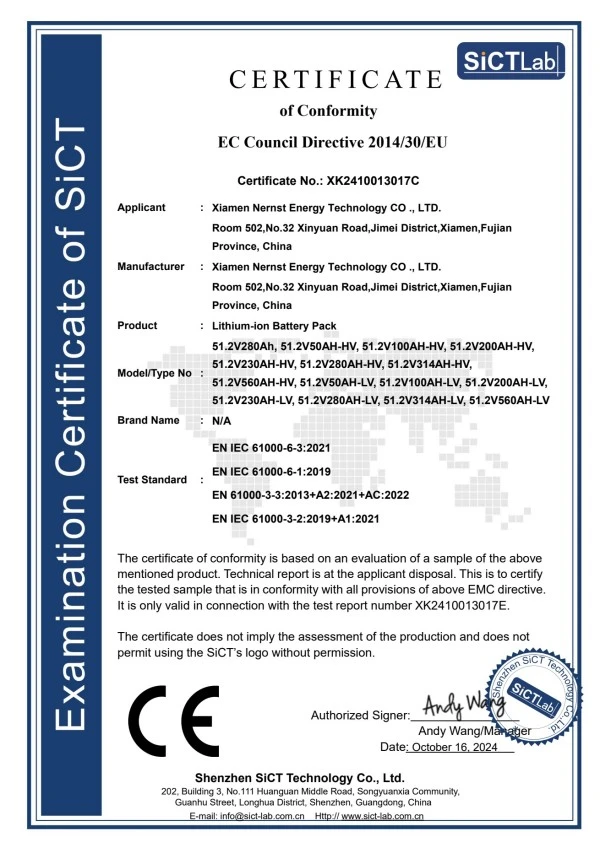

شهادة المطابقة CE EMC مقدمة لمراجعة عائلة المنتج.

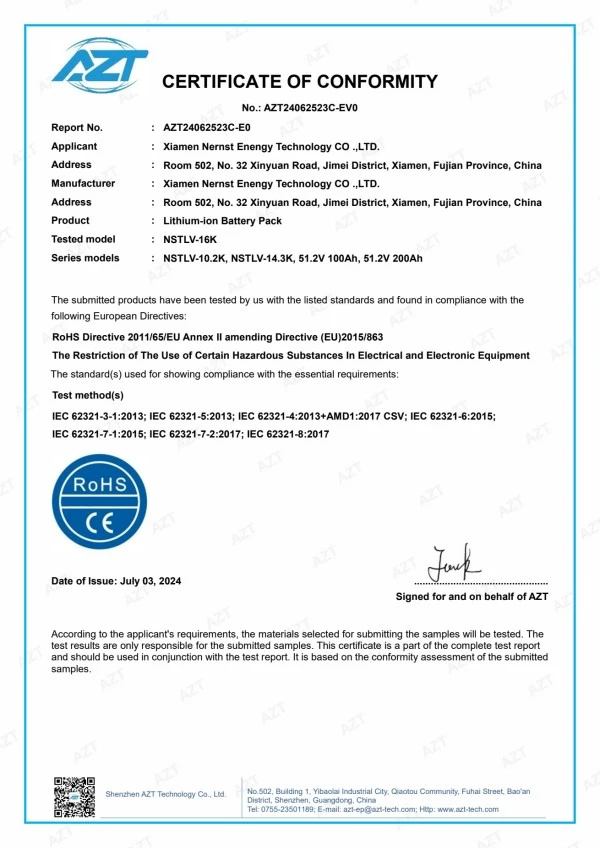

شهادة المطابقة RoHS المقدمة لمراجعة الامتثال.

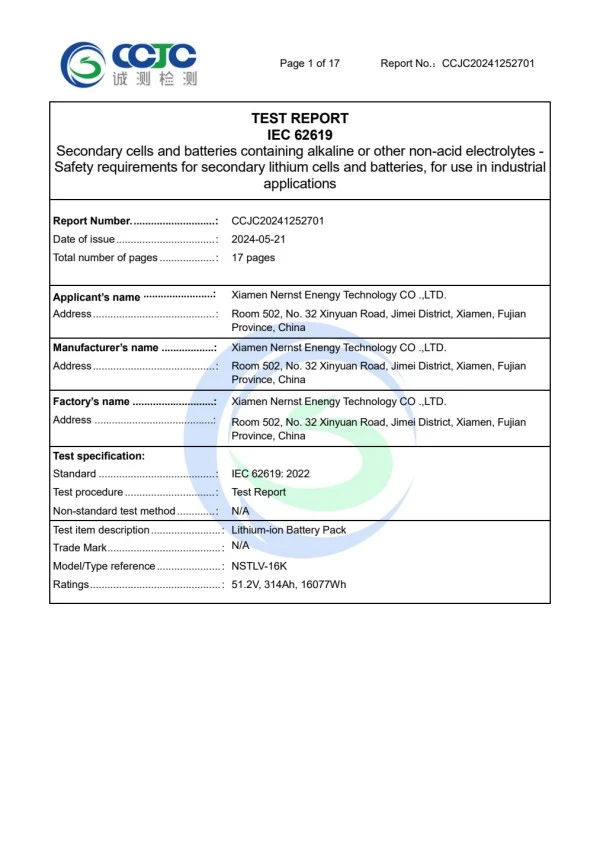

تم توفير صفحة تقرير الاختبار IEC 62619:2022 كوثائق داعمة لاختبار السلامة.
يبلغ الوزن الصافي الإجمالي لوحدات البطارية الخمسة عشر حوالي 1,533 كجم قبل تضمين الخزانة ووحدة التحكم والكابلات والملحقات. ولذلك ينبغي الاتفاق على معدات التفريغ وتقسيم النقل وطريق الوصول والموضع النهائي قبل الشحن. يتم إعداد التغليف للطريق البحري أو البري المؤكد والوجهة والملصقات وقائمة المستندات. بعد التسليم، توفر HSS Energy الملفات اليدوية والتقنية التي تتوافق مع التكوين المطلوب. تظل إجراءات الأسلاك والتشغيل والتعامل مع الإنذارات والصيانة مفصلة في دليل التشغيل بحيث تظل صفحة المنتج عبر الإنترنت عملية وسهلة القراءة.
تنتج خمسة عشر وحدة 51.2 فولت 280 أمبير طاقة اسمية محسوبة تبلغ 215.04 كيلووات في الساعة، لذلك يتم تقديم المنتج في فئة السعة 215 كيلووات في الساعة.
لا، اسم العلامة التجارية وحده لا يكفي. يرجى تقديم النموذج الدقيق ونطاق جهد التيار المستمر والحد الحالي وإصدار البروتوكول حتى يتمكن كلا الجانبين من إكمال مراجعة التوافق.
يشير IP55 إلى الخزانة الخارجية. تم إدراج وحدة 51.2V 280Ah الفردية تحت عنوان IP20 في الكتالوج. يجب أيضًا أن تتوافق مداخل الكابلات وتصميم الإدارة الحرارية مع ظروف الموقع الفعلية.
تصف هذه الصفحة نظام سلسلة الجهد العالي. ومن شأن الترتيب المتوازي أن يغير الجهد والتيار والتحكم والحماية ومطابقة المعدات، وبالتالي يتطلب تصميمًا منفصلاً.
تشتمل مجموعة المراجعة المتوفرة على مستندات مطابقة CE EMC وRoHS بالإضافة إلى تقرير اختبار IEC 62619. يتم تأكيد ملفات النقل ونطاق المستند الدقيق لتكوين الأمر النهائي.
يرجى تقديم الطاقة المستهدفة والأحمال الرئيسية وجهاز الكمبيوتر أو طراز العاكس وسيناريو التشغيل وبيئة التثبيت والكمية وبلد الوجهة والمستندات المطلوبة وتاريخ التسليم المتوقع.
الاستفسار عن المشروع:عند شراء بطارية تخزين طاقة بقدرة 215 كيلووات في الساعة، أرسل العلامة التجارية والطراز PCS أو العاكس وطاقة النظام والأحمال الرئيسية وبيئة الموقع ومتطلبات الاتصال والكمية والوجهة والمستندات المطلوبة. ستستخدم HSS Energy هذه المعلومات للتحقق من نافذة الجهد الكهربي المكونة من 15 سلسلة، وتكوين الخزانة، ومطابقة البروتوكول، ومجموعة ملفات التسليم والاقتباس.
