بطارية تخزين الطاقة بقدرة 100 كيلو وات في الساعة

بالنسبة إلى شركات التكامل التي تقارن بين الموردين لبطارية تخزين الطاقة بقدرة 100 كيلو وات في الساعة، يوفر مصنع HSS Energy اختيار الوحدة، وخيارات الرف أو الخزانة الخارجية، ووضع العلامات وتكوين الاتصالات حول المشروع. يصف الاسم فئة سعة السوق، وليس قيمة الطاقة الدقيقة لكل ترتيب. بالنسبة للمرجع المكون من ست وحدات، ينص جدول نظام الكتالوج على طاقة اسمية تبلغ 96.46 كيلووات في الساعة، في حين يتم حساب ست وحدات عند 16.08 كيلووات في الساعة إلى حوالي 96.48 كيلووات في الساعة. يسرد الجدول نفسه 86.81 كيلووات في الساعة من الطاقة القابلة للاستخدام بنسبة 90٪ من DOD. ونظرًا لأن الرقمين الاسميين للطاقة يختلفان بمقدار 0.02 كيلووات في الساعة، فإن المواصفات المعتمدة ومخطط النظام وسجل مطابقة المعدات تكون لها الأولوية عند طلب الشراء.

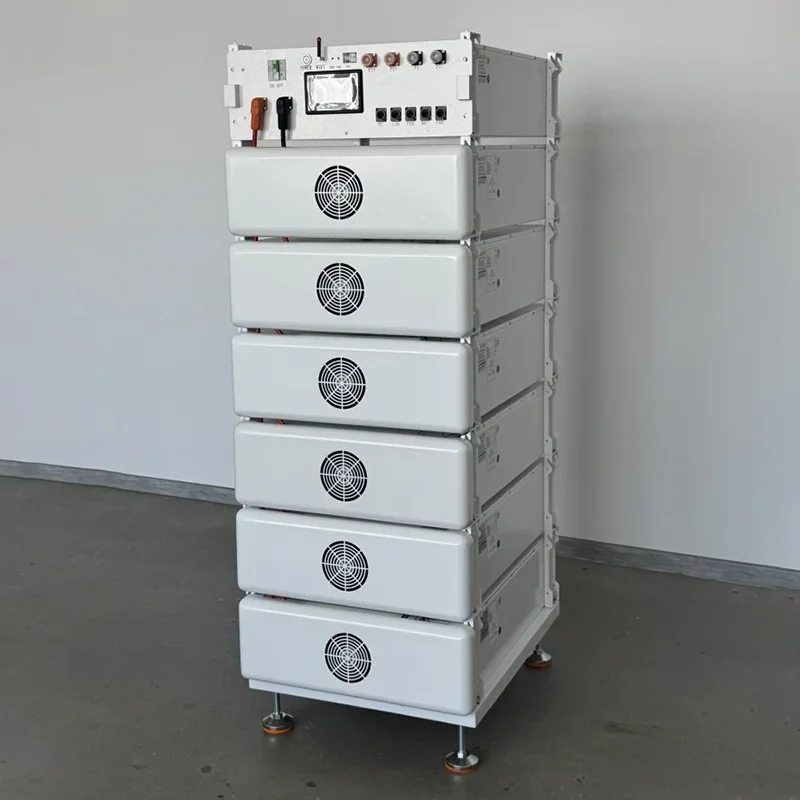

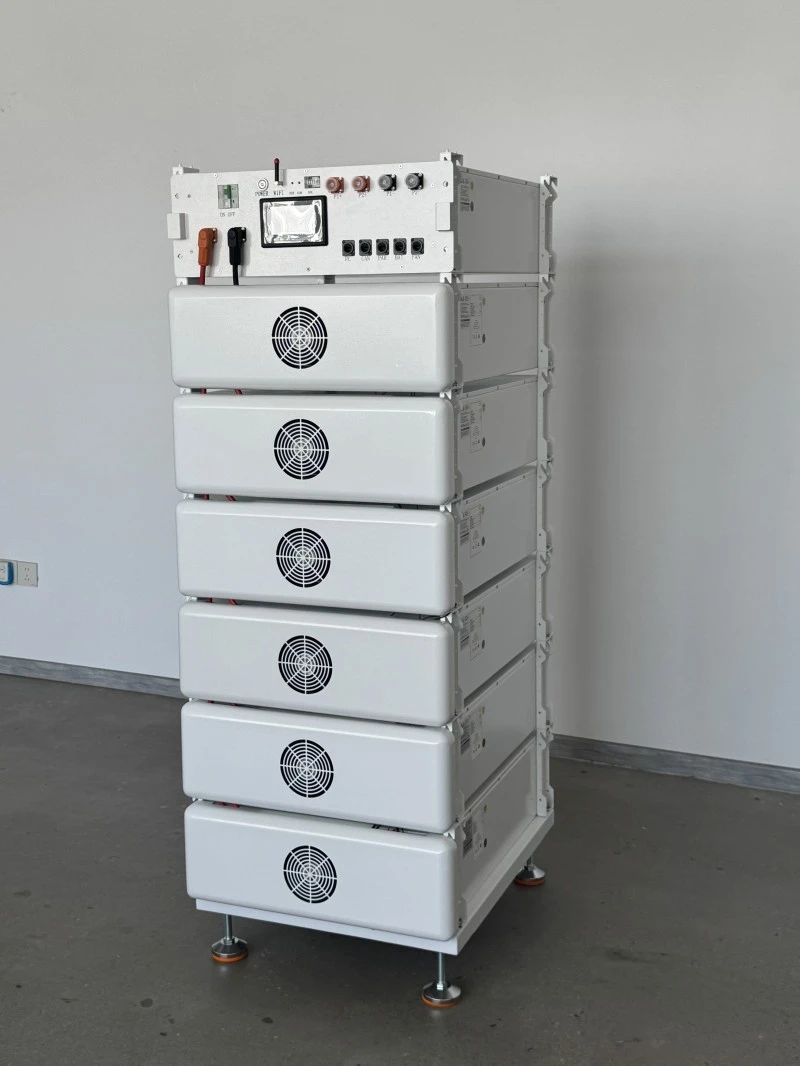

ست وحدات رفوف عالية الجهد بقدرة 16.08 كيلووات في الساعة متصلة على التوالي

المواصفات الفنية المرجعية

1. بنية القدرات واختيار الوحدة

قد يستخدم نظام بطارية الجهد العالي بقدرة 100 كيلو وات في الساعة فئات مختلفة من طاقة الوحدة: عشر وحدات تقريبًا بقدرة 10 كيلو وات في الساعة، أو ست وحدات من فئة 16 كيلو وات في الساعة، أو أربع وحدات من فئة 24 كيلو وات في الساعة. تركز هذه الصفحة على ست وحدات بقدرة 16.08 كيلووات في الساعة. يؤدي تغيير الترتيب أيضًا إلى تغيير جهد النظام وأبعاد الحامل والوزن والشحن ومطابقة المعدات، لذلك لا يمكن استبدال كميات الوحدات من الطاقة وحدها. أثناء مراجعة التكوين، تسجل HSS Energy عدد الوحدات والجهد التسلسلي والواجهات الكهربائية لبطارية تخزين الطاقة بقدرة 100 كيلووات في الساعة في المرفق الفني للطلب.

2. طوبولوجيا الجهد العالي ومطابقة أجهزة الكمبيوتر

يبدأ تحديد بطارية الجهد العالي بنافذة جهد التيار المستمر لجهاز الكمبيوتر أو العاكس. تم تصنيف المرجع المكون من ست وحدات بـ 307.2 فولت مع نطاق تشغيل 278.4-345.6 فولت. يحدد CAN أو RS485 الواجهة المتاحة؛ لا يثبت توافق البروتوكول. قبل الإنتاج، قم بتوفير العلامة التجارية للمعدات والطراز وإصدار البروتوكول وتعريف الدبوس للمراجعة الفنية.

3. رف داخلي أو خزانة خارجية

وباعتباره بطارية تجارية لتخزين الطاقة، يمكن للنظام أن يدعم إدارة الذروة التجارية والاستهلاك الذاتي للطاقة الشمسية وأحمال احتياطية مختارة، وقد يناسب أيضًا المنازل ذات الاستهلاك العالي أو المشاريع الصغيرة. يسرد الكتالوج IP20 لترتيب الرف الداخلي. يمكن أن يستخدم الوضع الخارجي خزانة IP55 اختيارية، لكن تصنيف العلبة لا يحل محل اختبارات درجة الحرارة المحيطة، وتدفق الهواء، والأساس، وتخليص الخدمة، والمتطلبات الكهربائية المحلية.

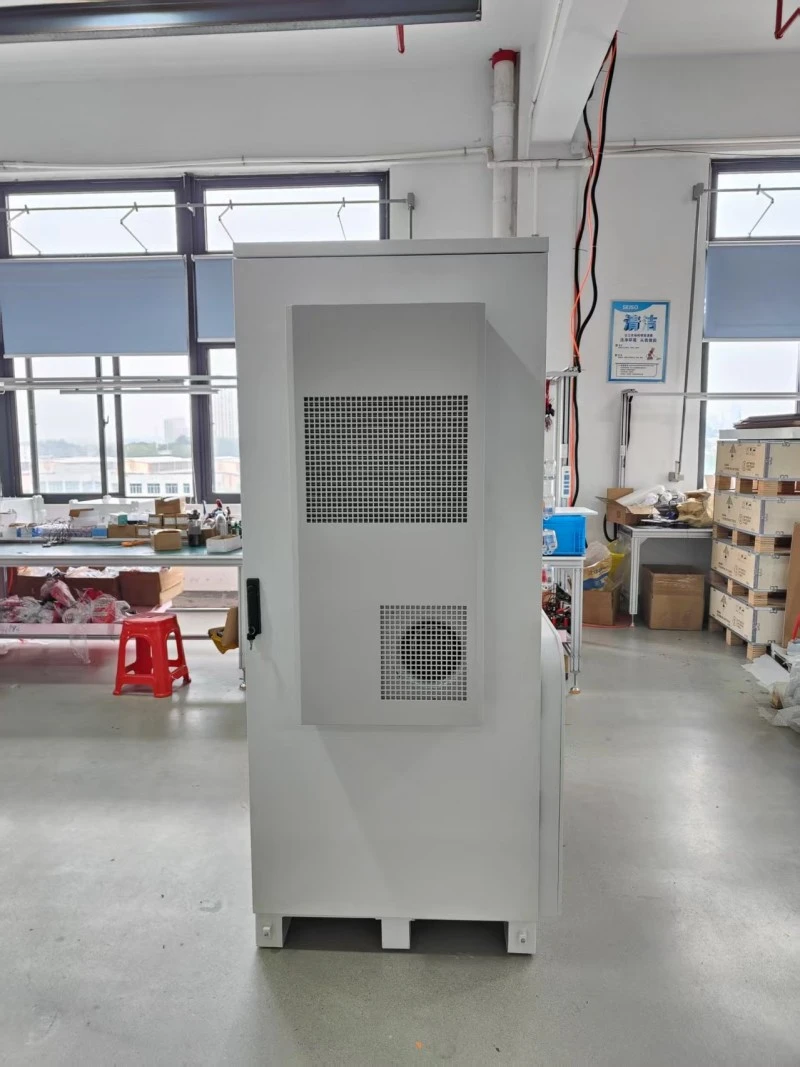

خزانة حماية خارجية؛ يتم تأكيد الوحدات الداخلية وتدفق الهواء والواجهات لكل طلب

4. البناء المعياري والوصول إلى الخدمة

تستخدم بطارية LiFePO4 المثبتة على حامل وحدات مستقلة مع وحدة تحكم رئيسية، مما يجعل فحص المصنع والشحن المقسم والوصول إلى الخدمة أكثر عملية. تزن وحدة واحدة من فئة 16 كيلووات في الساعة حوالي 118 كجم، في حين يبلغ وزن مرجع الكتالوج للنظام المكون من ست وحدات حوالي 782 كجم. ولذلك ينبغي مناقشة تحميل الرفوف وطرق الوصول وترتيبات الرفع أو الرافعة الشوكية في مرحلة عرض الأسعار. تنتمي إجراءات التثبيت والأسلاك والتشغيل التفصيلية إلى دليل المنتج.

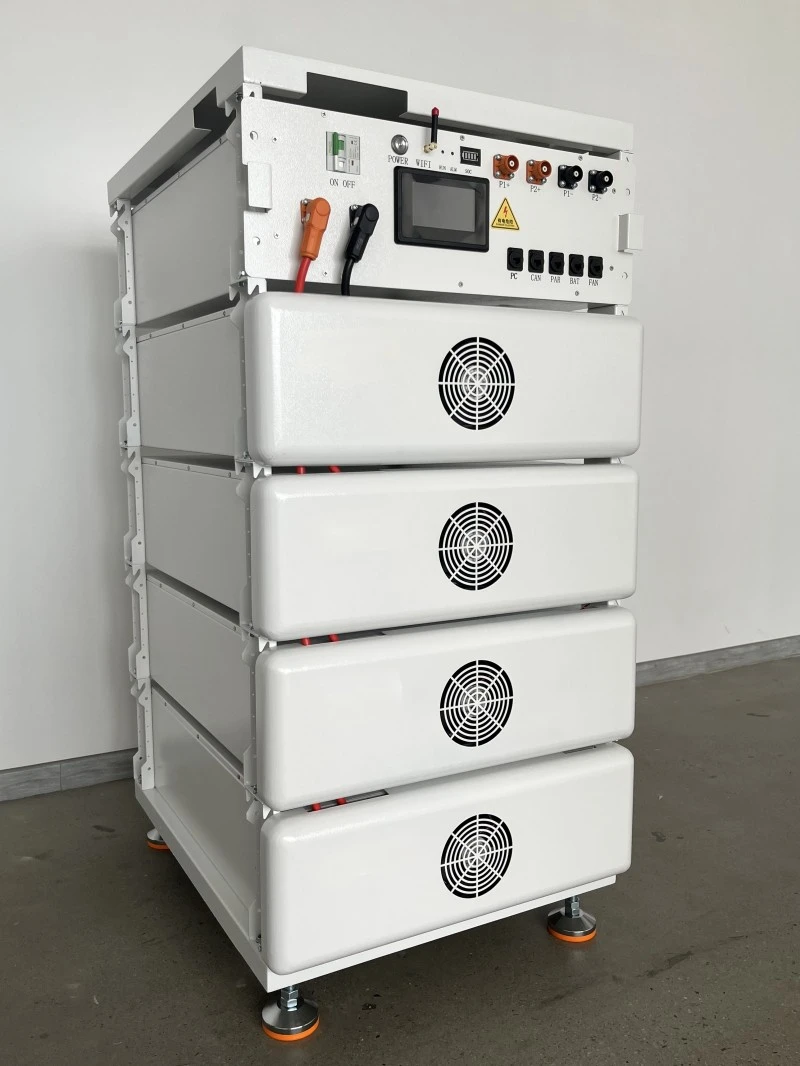

عرض قريب لمكدس الوحدة ووحدة التحكم الرئيسية؛ تعتبر المجموعة المصورة مرجعًا للبناء، وليس ترتيب النظام المكون من ست وحدات

5. نظام إدارة المباني وتبريد المروحة وحدود التشغيل

يستخدم نظام بطارية الليثيوم عالية الجهد إدارة البطارية لمراقبة حالة الوحدة وتبادل البيانات مع معدات المستوى الأعلى من خلال CAN أو RS485. يقدم الكتالوج 160 أمبير كتيار الشحن/التفريغ الموصى به و200 أمبير كحد أقصى، مع الإشارة إلى أن القدرة الحالية تتأثر بدرجة الحرارة وSOC. يجب مراعاة التبريد بالمروحة ونطاق العمل من -10 درجة مئوية إلى 55 درجة مئوية وحدود الرطوبة والارتفاع معًا بدلاً من التعامل مع أي حد أقصى منفرد كقدرة مستمرة تحت كل الظروف.

6. الموافقة على الإنتاج ونطاق OEM/ODM والشهادة

يمكن لشركة HSS Energy التأكد من ملصقات الوحدات والرفوف والخزائن الخارجية وإعدادات العرض وتكوين الاتصالات والتعبئة لمشروع محدد. قبل إنتاج الدُفعات، يجب الموافقة على الرسومات وقائمة مكونات الصنف (BOM) والبروتوكول والعينة، مع الاحتفاظ بالتجميع وفحص الاتصال وإعدادات نظام إدارة المباني (BMS) وسجلات اختبار التقادم لكل دفعة. شهادة CE EMC المرفقة هي رقم XK2410013017C ويتضمن نطاق الطراز الخاص بها 51.2V 314Ah-HV. يجب التحقق من بقاء الإصدار المخصص ضمن هذا النطاق مقابل التكوين النهائي الذي تم تسليمه.

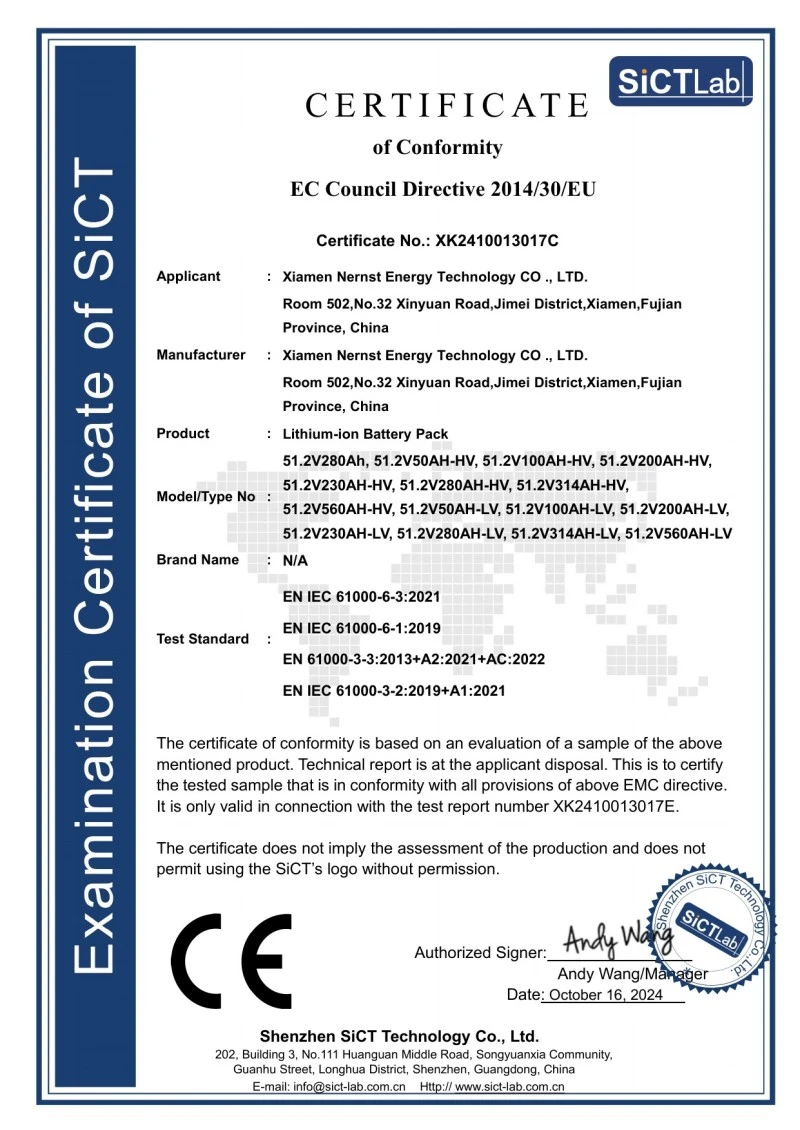

صفحة شهادة CE EMC؛ رقم الشهادة XK2410013017C

7. التعبئة والتغليف والشحن وتسليم المشروع

يتضمن مشروع بطارية ليثيوم أيون بقدرة 100 كيلووات في الساعة معدات ثقيلة عالية الجهد، لذا قد تتطلب الوحدات ووحدة التحكم والحامل والخزانة حماية منفصلة وتقييدًا وملصقات للبضائع الخطرة وخطط تفريغ. لإعداد الشحن، قم بتوفير الوجهة وطريقة النقل وشروط التفريغ والمستندات المطلوبة وما إذا كانت هناك حاجة إلى خزانة كاملة. يجب تأكيد تفاصيل العلبة الخشبية أو منصة التحميل وأوراق العلامات والنقل UN3480 للوحدة الفعلية والمسار بدلاً من نسخها من صورة العرض.

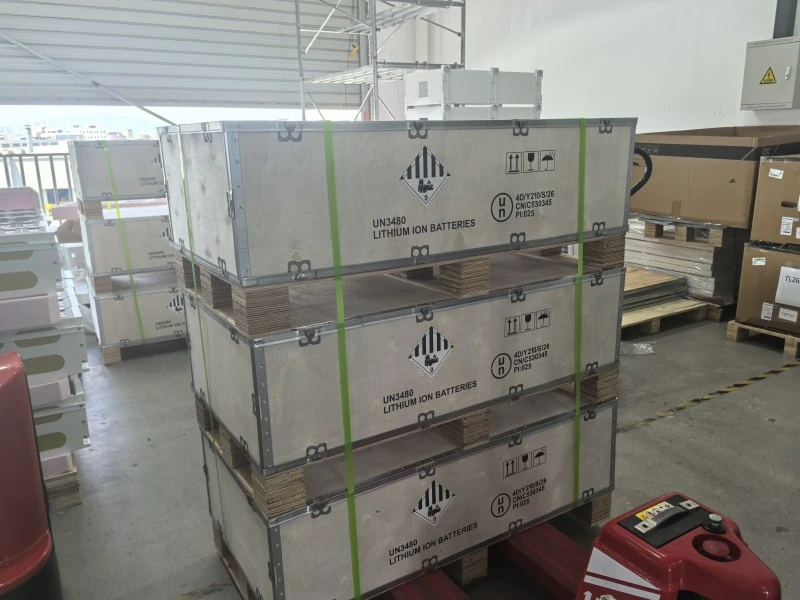

عبوة خشبية لوحدات البطاريات ذات الجهد العالي مع علامة UN3480

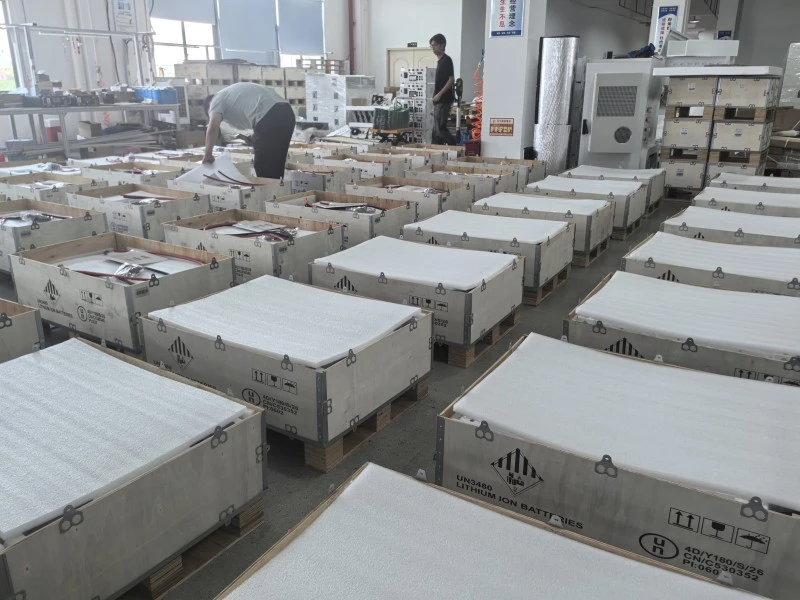

دفعة التعبئة في ورشة العمل؛ المواد الواقية والحالات ومجموعات الشحن تتبع الطلب

الأسئلة المتداولة

1. لماذا يسمى المنتج 100 كيلو وات في الساعة عندما تكون ست وحدات من فئة 16 كيلو وات في الساعة ليست بالضبط 100 كيلو وات في الساعة؟

هذا الرقم هو وصف مشترك لفئة القدرة. تم تصنيف كل وحدة مرجعية بـ 16.08 كيلو وات في الساعة، لذلك تم حساب ستة منها بحوالي 96.48 كيلو وات في الساعة؛ ينص جدول نظام الكتالوج على 96.46 كيلووات في الساعة. يجب أن يوضح عرض الأسعار والعقد الطاقة الاسمية الفعلية.

2. هل يمكن تبادل عشر وحدات من فئة 10kWh وستة من فئة 16kWh وأربع وحدات من فئة 24kWh مباشرة؟

لا. قد يتغير جهد النظام ونطاق التشغيل والأبعاد والوزن والحامل ووحدة التحكم الرئيسية وتوافق المعدات. مطلوب مراجعة تكوين النظام الجديد.

3. هل يمكن تركيب النظام في الخارج؟

تتوفر خزانة خارجية اختيارية IP55. تصنيف الضميمة هو جزء واحد فقط من تصميم الموقع؛ لا تزال درجة الحرارة والتبريد والأساس ومدخل الكابل ومساحة الخدمة والمتطلبات المحلية بحاجة إلى تأكيد.

4. هل يعني منفذ CAN أو RS485 أن البطارية يمكن توصيلها بكل جهاز كمبيوتر أو عاكس؟

لا، لا يضمن الموصل المطابق مطابقة البروتوكول أو العنونة أو تعريفات البيانات. قم بتوفير نموذج الجهاز وإصدار البروتوكول وتعريف الدبوس قبل الطلب.

5. هل تغطي شهادة CE تلقائيًا كل تعديل OEM؟

ليس بالضرورة. يتضمن نطاق الشهادة المرفق 51.2V 314Ah-HV، ولكن يجب التحقق من التغييرات الهيكلية أو الكهربائية أو غيرها من التغييرات في التكوين النهائي ونطاق الشهادة.

قائمة مراجعة الاقتباس:عند تقييم بطارية تخزين الطاقة بقدرة 100 كيلووات في الساعة، قم بمشاركة الطاقة المستهدفة، وترتيب الوحدة المفضلة، وطراز PCS أو العاكس، والأحمال الرئيسية، وبيئة التثبيت، والرف الداخلي أو متطلبات خزانة IP55، والبروتوكول، والكمية، والوجهة، ووثائق الاعتماد المطلوبة وهدف التسليم. ستقوم شركة HSS Energy بمراجعة هذه النقاط قبل إصدار العرض التكويني والتجاري.
