بطارية ليبو 3.7 فولت 500 مللي أمبير

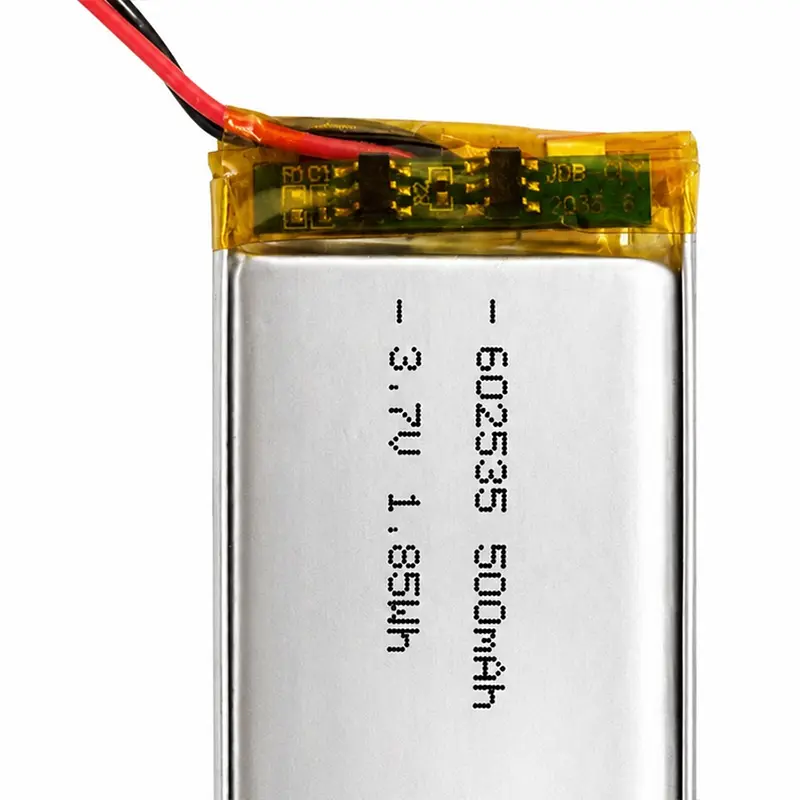

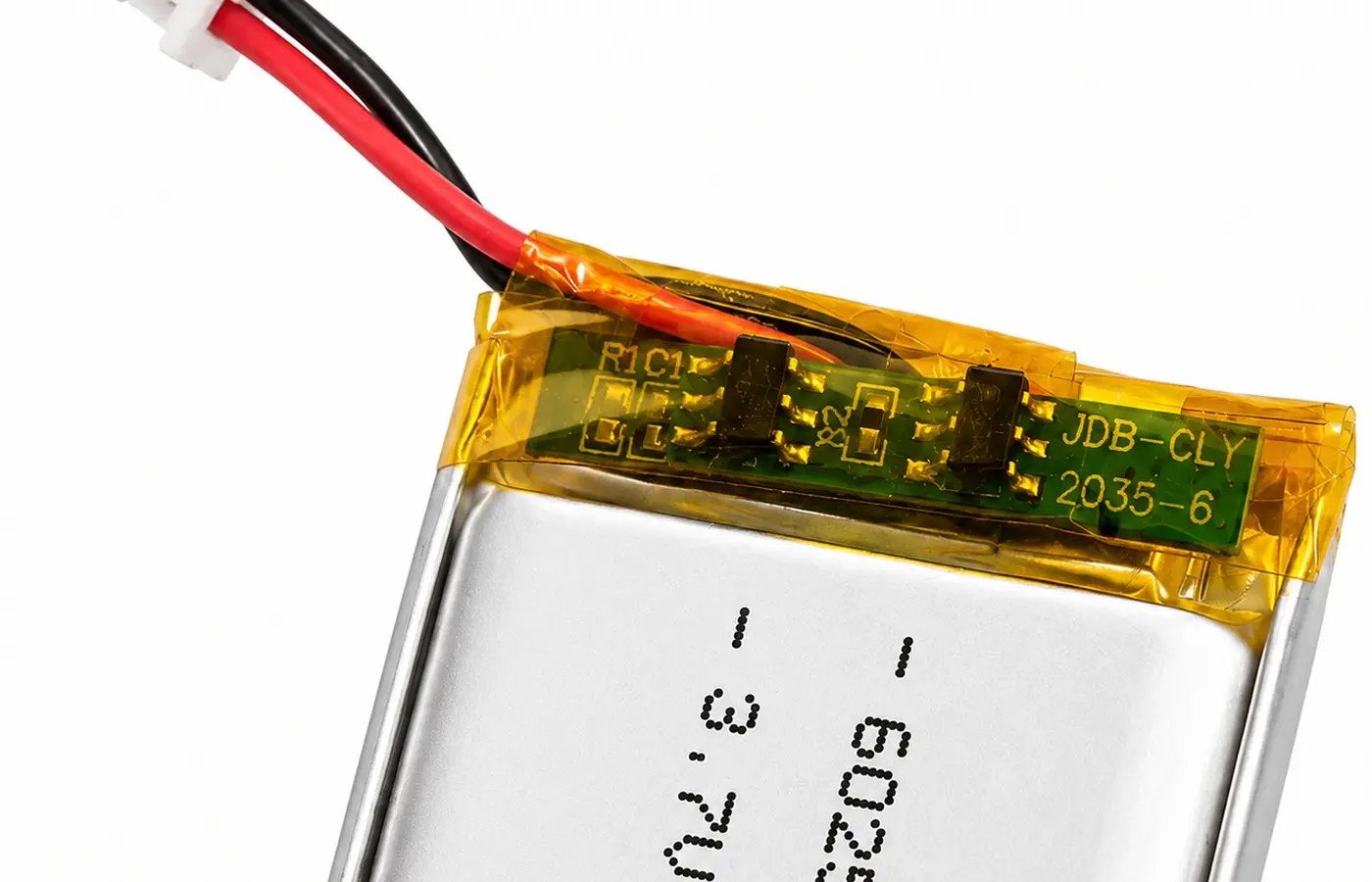

بطارية LiPo بقدرة 3.7 فولت وسعة 500 مللي أمبير في الساعة من HSS Energy مخصصة للإلكترونيات ذات المساحة المحدودة باستخدام مصدر خلية واحدة قابل لإعادة الشحن بقدرة 3.7 فولت. تُظهر العينة لوحة PCB للحماية وموصل بسلكين؛ تم تأكيد أبعاد التيار النهائي والرصاص والموصل والحزمة من قبل المشروع. تشمل المشاريع النموذجية الأجهزة القابلة للارتداء وأجهزة التتبع وأجهزة التجميل وغيرها من الأجهزة الإلكترونية المدمجة حيث يمكن أن يكون للسمك وتوجيه الموصل أهمية بقدر السعة. تكون البطارية النهائية أكبر من رمز الخلية الاسمي بمجرد تضمين لوحة الحماية والشريط والأسلاك والموصل، لذلك يجب التأكد من تجويف الجهاز ومسار الخدمة من الرسم أو البطارية الأصلية. يمنح هذا النهج القائم على المشروع مشتري OEM غلاف حزمة أكثر واقعية ومواصفات موصل للإنتاج.

الهوية الكهربائية وأبعاد العينة

تنسيق 602535

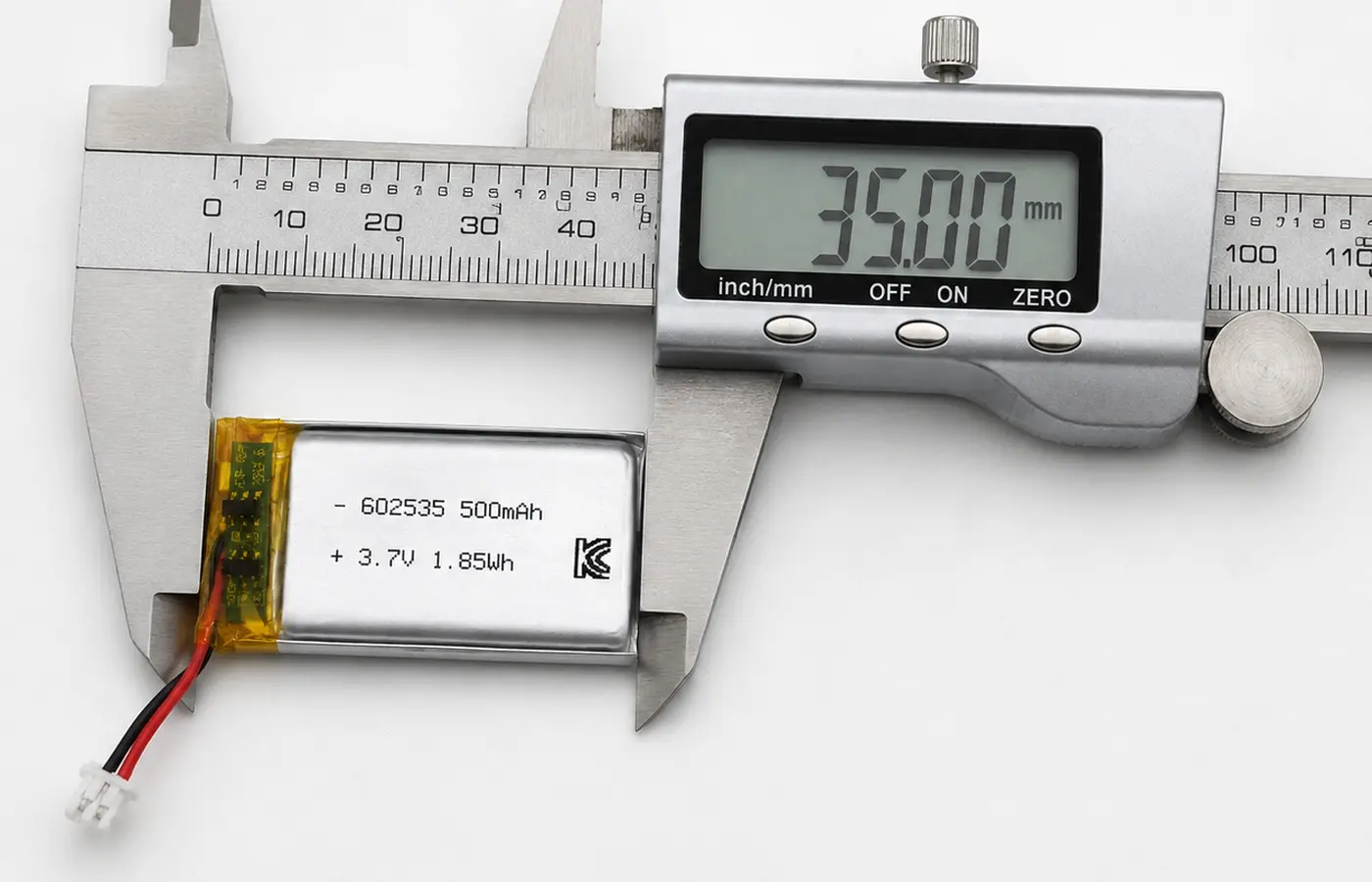

تستخدم بطارية LiPo 602535 تنسيق الخلية الاسمي 6 × 25 × 35 مم وتخزن 1.85 وات في الساعة. الصورة المرفقة تؤكد وجود 35.00 ملم على المحور المقاس. يعد الرمز الاسمي مفيدًا للفحص الميكانيكي المبكر، ولكن لا ينبغي معاملته على أنه الحجم النهائي للعبوة. يمكن لموضع PCM وبناء علامة التبويب والعزل ومخرج السلك وجسم الموصل أن يمتد بُعدًا واحدًا أو أكثر. بالنسبة للأجهزة صغيرة الحجم، حتى بضعة ملليمترات يمكن أن تؤثر على ضغط التجميع أو إغلاق الغلاف، لذلك يفضل HSS التحقق من صحة الحزمة الكاملة مقابل تجويف البطارية الفعلي.

الأدلة الأبعاد المقدمة: 35.00 ملم على المحور المقاس. يجب أن تشتمل أبعاد العبوة النهائية على PCM والأسلاك والموصل. يدعم هذا القياس مرجع تنسيق الخلية في العينة المقدمة، بينما لا تزال الأبعاد المتبقية والمظروف النهائي بحاجة إلى تأكيد المشروع. بالنسبة لطلب متكرر من صانع المعدات الأصلية، يجب أن يميز الرسم المعتمد بين جسم خلية الحقيبة الاسمية ومجموعة البطارية النهائية، لذا تستخدم فرق الشراء والهندسة والإنتاج نفس مرجع الأبعاد.

ملف الحماية والشحن والتحميل

تضيف بطارية LiPo بقدرة 500 مللي أمبير في الساعة المزودة بوحدة PCM أجهزة حماية، ولكن الحدود القصوى والقدرة الحالية تعتمد على الخلية واللوحة المحددة. يمكن أن يوفر PCM وظائف مهمة لحماية البطارية، ولكن يتم تحديد عتباته الفعلية وقدرته الحالية من خلال إعدادات الخلية واللوحة والمشروع المحددة. ولذلك يجب على المشترين تقديم معلومات حول متوسط ​​الحمل والحمل الأقصى والشحن قبل افتراض أن العينة يمكن أن تدعم محركًا أو سخانًا أو انفجارًا لاسلكيًا. يتيح ذلك لـ HSS تحديد حل الحماية المناسب بدلاً من التعامل مع كل بطارية بسعة 500 مللي أمبير على أنها متطابقة كهربائيًا.

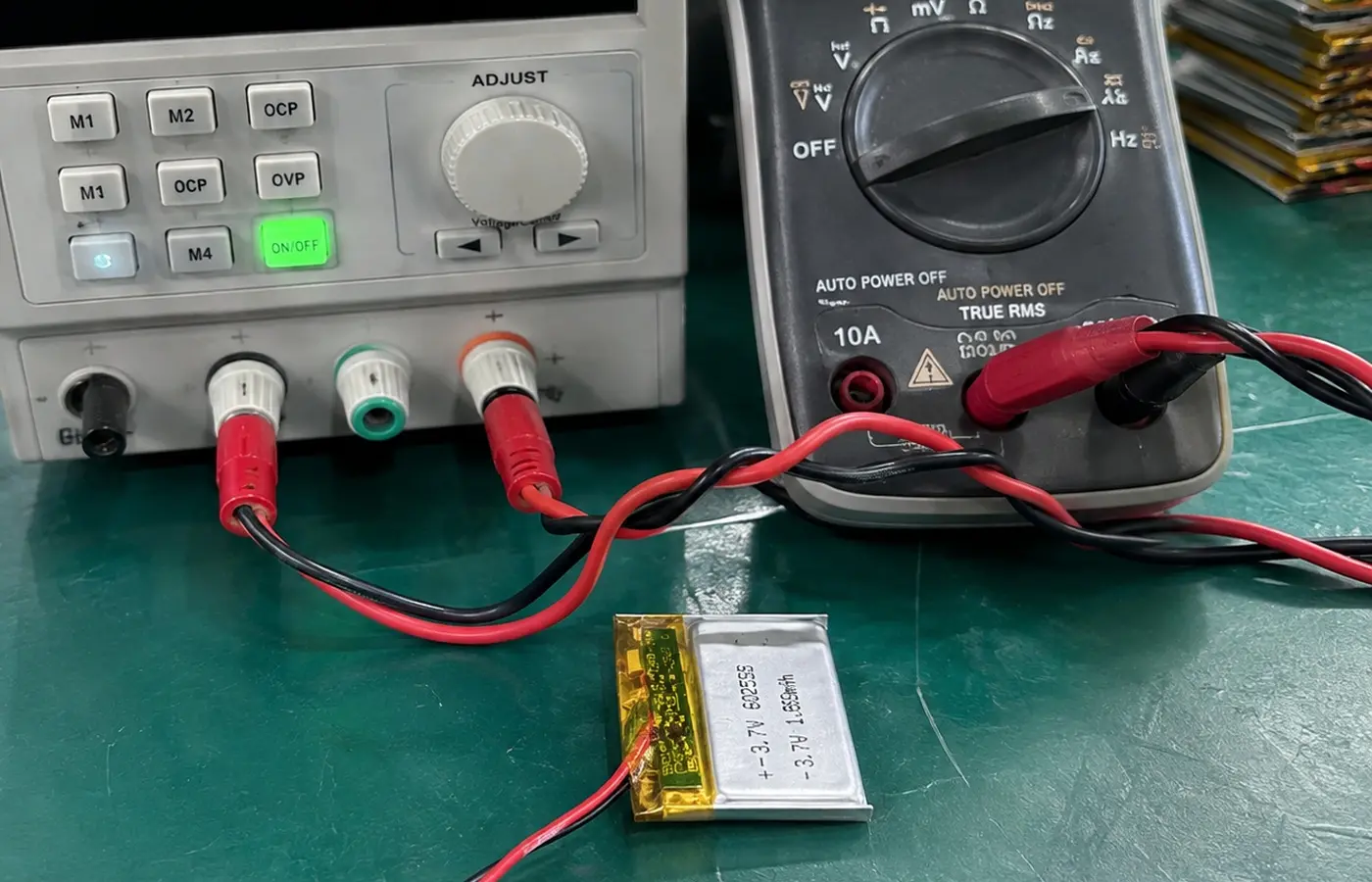

صورة الفحص الكهربائي المرفقة. يتوافق إعداد 4.20 فولت مع سقف شحن 1S LiPo؛ التيار المعروض هو دليل اختبار، وليس تصنيفًا عالميًا لمنتج HSS.

حدود الاختيار

تعتبر بطارية LiPo بقدرة 3.7 فولت وسعة 500 مللي أمبير في الساعة هي الأفضل للأحمال المتوسطة المنخفضة إلى المتوسطة؛ يجب التحقق من رشقات الراديو والمحركات والسخانات وقمم المحرك قبل الموافقة عليها. تعمل فئة الطاقة البالغة 1.85 وات في الساعة بشكل جيد عندما يقضي الجهاز معظم وقته في وضع الاستعداد أو يقوم بتشغيل أحمال إلكترونية معتدلة، ولكن الأحداث القصيرة ذات التيار العالي لا تزال تهيمن على تصميم البطارية. يجب فحص ناقل الحركة GPS/LTE ومحركات الاهتزاز والمضخات والسخانات مقابل الخلية المحددة وPCM. بالنسبة للمشترين الذين يقارنون أحجام خلايا الحقيبة المتعددة، عادةً ما تكون دورة التشغيل الحقيقية مدخلات اختيار أفضل من السعة وحدها.

الموصل والأسلاك وتكامل OEM

يجب أن تكون بطارية 602535 المزودة بالموصل مطابقة للقطبية، ومبيت القابس، ودرجة الميل، والسلك، وطول الرصاص؛ تستخدم العينة خيوطًا حمراء / سوداء ومقبسًا صغيرًا أبيض اللون ثنائي السن. تحتاج مطابقة الموصل أيضًا إلى توافق عائلة الغلاف ودرجة الميل وموضع الدبوس ومقياس السلك وطول السلك مع التصميم من جانب الجهاز. قد يظل الموصل ذو السنين المشابه بصريًا غير متوافق إذا كانت القطبية أو درجة الصوت مختلفة. إن توفير صورة مقربة أو رسم ثنائي الفينيل متعدد الكلور أو عينة بطارية أصلية يسمح لـ HSS بتأكيد الواجهة قبل أن يتلقى العميل نموذجًا أوليًا.

مسار تكوين الموصل والرصاص

بالنسبة لبطارية LiPo 602535 3.7V 500mAh، يجب أن تتبع موافقة الموصل الرسم على جانب الجهاز أو عينة البطارية الأصلية. بمجرد تأكيد الموصل، يمكن تجميد مسار السلك وطول السلك وموضع PCM في رسم العبوة النهائية. يعد هذا مفيدًا بشكل خاص لمصنعي العقود ومشتري OEM لأنه يقلل من التباين بين إنتاج العينة والإنتاج بالجملة ويمنح فرق التجميع مرجعًا متكررًا للواجهة.

ملاءمة التطبيق: حيث يكون 602535 منطقيًا

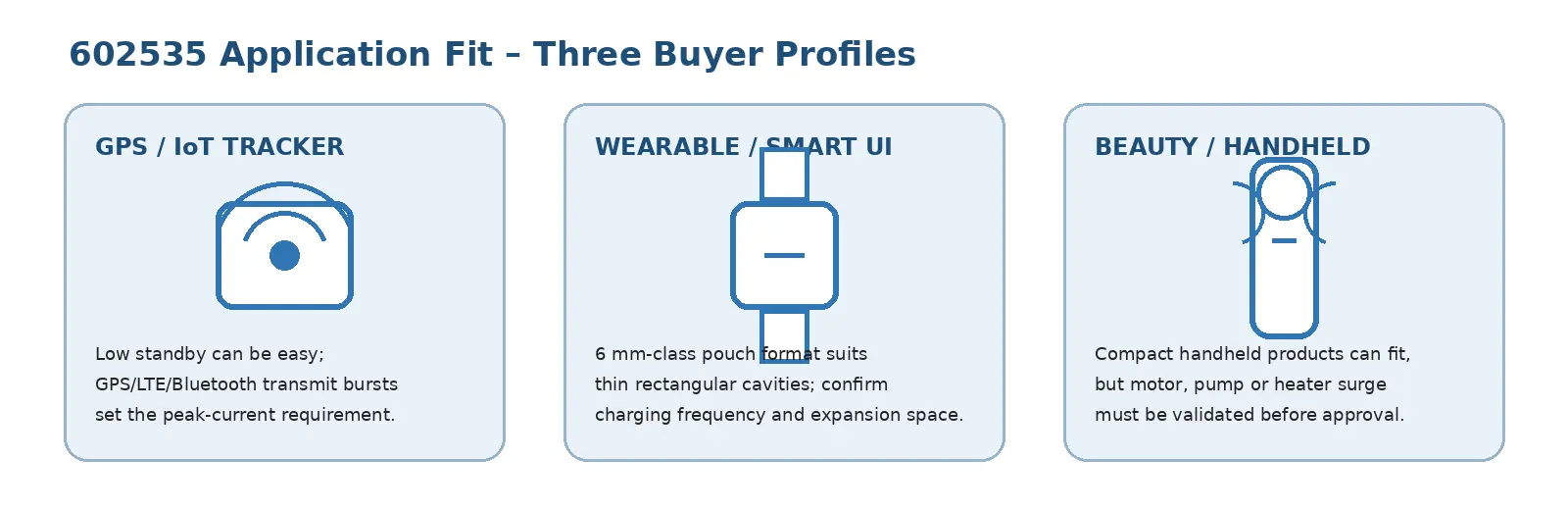

يمكن لبطارية ليثيوم بوليمر 602535 أن تناسب أجهزة التتبع، والأجهزة القابلة للارتداء، والأقفال الذكية، وأجهزة التجميل وغيرها من الأجهزة الإلكترونية المدمجة عند التحقق من ملف تعريف الطاقة الحقيقي. تشترك هذه التطبيقات في الحاجة إلى تنسيق صغير قابل لإعادة الشحن، لكن أنماط التحميل الخاصة بها مختلفة تمامًا. قد يقضي جهاز التتبع معظم وقته نائمًا ثم ينقل تيارًا عالي الذروة، بينما قد يقوم جهاز التجميل بتشغيل محرك أو سخان بشكل متقطع. ولذلك، يقوم HSS بتقييم مدى ملاءمة التطبيق من الحمل الفعلي وتكرار الشحن والظروف الحرارية والتجويف المتاح بدلاً من استخدام مطالبة توافق واسعة النطاق.

تطبيق صالح عدسة

رؤية ملائمة للتطبيق: اختر من دورة العمل، والحمل الأقصى، وسلوك الشحن، وتجويف الجهاز بدلاً من السعة وحدها.

قرار المشتري: لا تقم باختيار 602535 من السعة وحدها للطائرات بدون طيار أو مركبات RC أو معدات المحركات عالية التصريف. التحقق من صحة ملف تعريف الذروة الحالية الحقيقي أولاً. يمكن لهذه التطبيقات أن تتطلب تيارات ذروة تتجاوز ما تم تصميم خلية الحقيبة الصغيرة و PCM لتوفيره. إذا كان العميل يفكر في جهاز ذو تصريف أعلى، فيجب على HSS أولاً مراجعة ملف التعريف الحالي المقاس وسلوك درجة الحرارة، وقد يوصي بتنسيق خلية مختلف إذا كان النظام الأساسي 602535 لا يوفر هامشًا كافيًا.

أدلة الإنتاج والأسئلة الشائعة وطلب عرض أسعار OEM

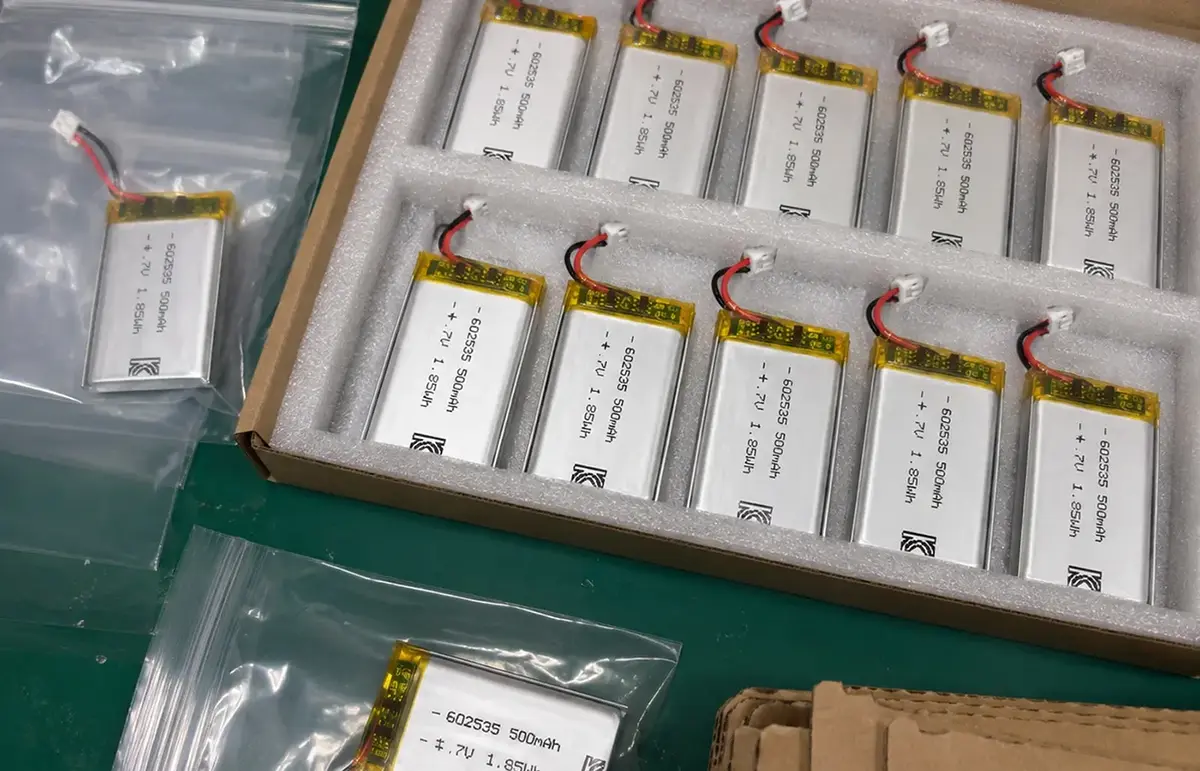

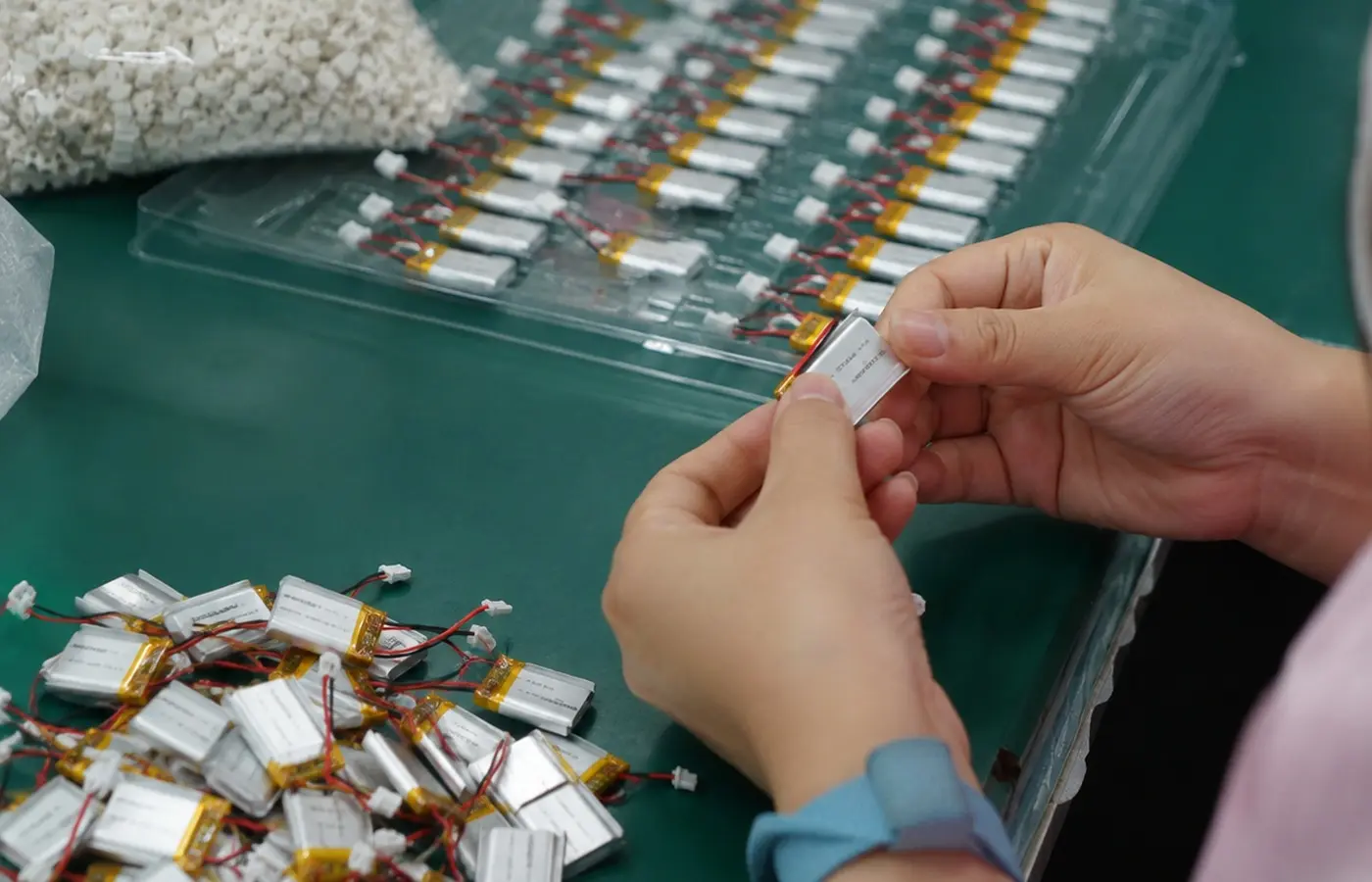

صورة معالجة الدُفعات المصاحبة: 602535 خلية نهائية مع لوحة حماية وأسلاك توصيل وموصل مُجهزة للتعبئة. تعتبر الصورة مفيدة كدليل لسياق الإنتاج لأنها توضح نوع تجميع البطارية النهائي الذي يتم التعامل معه، ولكن لا ينبغي استخدامها للإشارة إلى نتيجة اختبار أو شهادة محددة لم يتم التحقق منها. بالنسبة لطلبات تصنيع المعدات الأصلية المتكررة، يجب أن تتبع جميع الملصقات والقطبية والموصل والفحوصات الكهربائية وطريقة التعبئة مواصفات المشروع المعتمدة.

دعم الشهادات والوثائق

الأسئلة الشائعة للمشتري

أرسل متطلبات بطارية جهازك

للحصول على مراجعة مناسبة لبطارية LiPo بقدرة 3.7 فولت وسعة 500 مللي أمبير في الساعة، أرسل HSS Energy تحميل الجهاز وملف الشحن والتجويف والموصل والقطبية وطول السلك ودورة العمل. إذا كان ذلك متاحًا، قم بتضمين عينة البطارية الأصلية أو صورة الموصل الموجود على جانب الجهاز مع كمية العينة والطلب السنوي المتوقع. تساعد هذه المعلومات HSS على مراجعة متطلبات الملاءمة الفنية ومتطلبات تكرار الإنتاج قبل إعداد عرض الأسعار.
