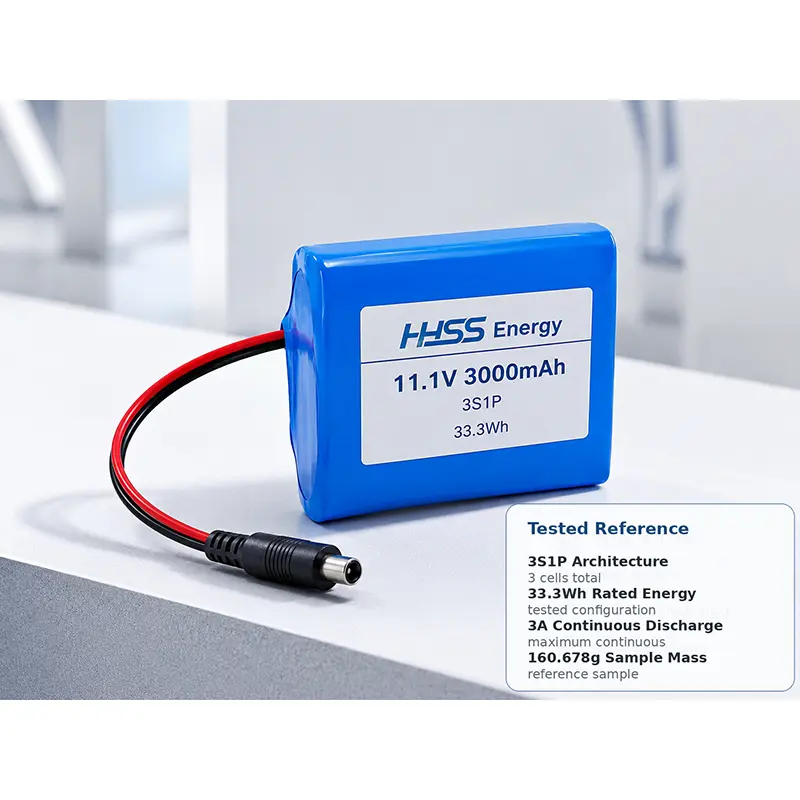

حزمة بطارية 11.1 فولت 3000 مللي أمبير

تستخدم حزمة البطارية 11.1 فولت 3000 مللي أمبير في الساعة من مورد HSS Energy ثلاث خلايا أسطوانية 18650-3000 في تكوين 3S1P تم اختباره لتوفير جهد اسمي 11.1 فولت، و3000 مللي أمبير في الساعة و33.3 وات في الساعة للمعدات المحمولة المدمجة. يسرد التكوين المرجعي جهد شحن محدود 12.6 فولت، وقطع تفريغ 9.0 فولت وما يصل إلى 3 أمبير كحد أقصى للشحن والتفريغ المستمر؛ تظل تفاصيل الموصل والكابل خاصة بالجهاز.

المواصفات الفنية

ملاحظة المواصفات: تنطبق القيم المذكورة أعلاه على التكوين المرجعي الذي تم اختباره. تتطلب التغييرات التي يتم إجراؤها على الخلية أو تصميم الحماية أو الموصل أو الكابل أو بنية الحزمة إجراء مراجعة جديدة للتكامل والوثائق.

تصميم مدمج لمساحات البطارية الضيقة

تم تصميم هذا التكوين المدمج كبطارية 11.1 فولت 3000 مللي أمبير في الساعة، ويعطي الأولوية لمساحة البطارية وكتلتها على الحد الأقصى لوقت التشغيل. يعد غلافه الأصغر الذي تم اختباره هو السبب الرئيسي لاختياره على بديل 6000 مللي أمبير في الساعة.

ما هو تكوين 11.1 فولت الذي يناسب جهازك؟

الملاءمة والشحن والتكامل

الملاءمة الميكانيكية قبل السعة

يحافظ الغلاف الذي تم اختباره بأبعاد 69.6 × 55.2 × 19.2 ملم على تركيز هذا التكوين على كفاءة المساحة بدلاً من الحد الأقصى من الطاقة المخزنة. يمكن أن يترك مساحة داخلية أكبر للإلكترونيات أو شاشات العرض أو أجهزة الاستشعار أو ميزات العلبة، ولكن التثبيت النهائي لا يزال يحتاج إلى تصريح للعزل ومخرج الرصاص وجسم الموصل ونصف قطر انحناء الكابل.

عندما يحتاج الجهاز إلى نفس منصة الجهد من ثلاث سلاسل ولكن لا يمكنه قبول تخطيط أوسع للخلية المتوازية، توفر بطارية Li-ion 3S بقدرة 3000 مللي أمبير في الساعة نقطة بداية ميكانيكية عملية. لا تزال المقصورة النهائية بحاجة إلى التحقق من اتجاه الموصل الحقيقي ومخرج الرصاص ونصف قطر انحناء الكابل بدلاً من أبعاد البطارية وحدها.

مطابقة الملاءمة الكهربائية والشاحن

يجب أن يتبع توافق الشحن الحدود الكهربائية التي تم اختبارها: جهد شحن محدود 12.6 فولت، تيار شحن قياسي 600 مللي أمبير، تيار شحن مستمر بحد أقصى 3 أمبير، تيار شحن نهائي 60 مللي أمبير، قطع تفريغ 9.0 فولت. يجب أن يعمل الشاحن ودائرة الحماية وسلوك الجهد المنخفض للجهاز كنظام واحد.

مطابقة التحميل لا تقل أهمية. في الأجهزة المحمولة ومعدات التحكم المحمولة، يمكن لحزمة بطارية 3000 مللي أمبير في الساعة 18650 أن تعمل بشكل جيد عندما يظل الحمل العادي والطلب العابر القصير داخل النافذة الحالية التي تم التحقق من صحتها. قد تتطلب المحركات أو السخانات أو تيار بدء التشغيل الأعلى تكوينًا مختلفًا للخلية أو الحماية.

وقت التشغيل والتطبيق والمفاضلة

أوضح اتجاه للتطبيق هو الأجهزة الإلكترونية المحمولة المدمجة: أجهزة المراقبة، والأدوات المحمولة، ومحطات التحكم المحمولة والمنتجات المماثلة حيث تؤثر كتلة البطارية على سهولة الاستخدام. تكون مجموعة بطارية الليثيوم أيون بقدرة 11.1 فولت وسعة 3000 مللي أمبير في الساعة هي الأقوى عندما يكون إبقاء الجهاز أصغر حجمًا أكثر أهمية من تمديد وقت التشغيل بمسار خلية متوازي إضافي.

يبقى وقت التشغيل هو المقايضة. بفضل الطاقة المقدرة البالغة 33.3 وات في الساعة، تخزن الحزمة نصف طاقة البديل الذي تبلغ سعته 6000 مللي أمبير في الساعة، لذا يجب التحقق من وقت التشغيل وفقًا لدورة العمل واستخدام الشاشة وحمل المستشعر ووحدات الاتصال وفترات الاستعداد. بالنسبة للمشترين الذين يقومون بتقييم بطارية Li-ion بقوة 11.1 فولت 3 أمبير، يمكن أن تظل هذه المقايضة جذابة عندما يساعد تخطيط 3S1P الأصغر في الحفاظ على ضغط العلبة ويترك مساحة داخلية أكبر لبقية الجهاز.

قرار الاندماج النهائي

إذا كان الجهاز قادرًا على قبول الحزمة الأكبر مقاس 110.6 × 67.7 × 19.2 ملم بشكل مريح، فقد يوفر خيار السعة الأعلى هامشًا أفضل لوقت التشغيل. بالنسبة لحزمة البطارية 11.1 فولت 3000 مللي أمبير في الساعة، يظل الحد الأدنى للحجم والكتلة الأسباب الرئيسية لاختيار التكوين الذي تم اختباره بأبعاد 69.6 × 55.2 × 19.2 ملم.

التطبيق والمرجع المادي

إمكانية تطبيق الصورة

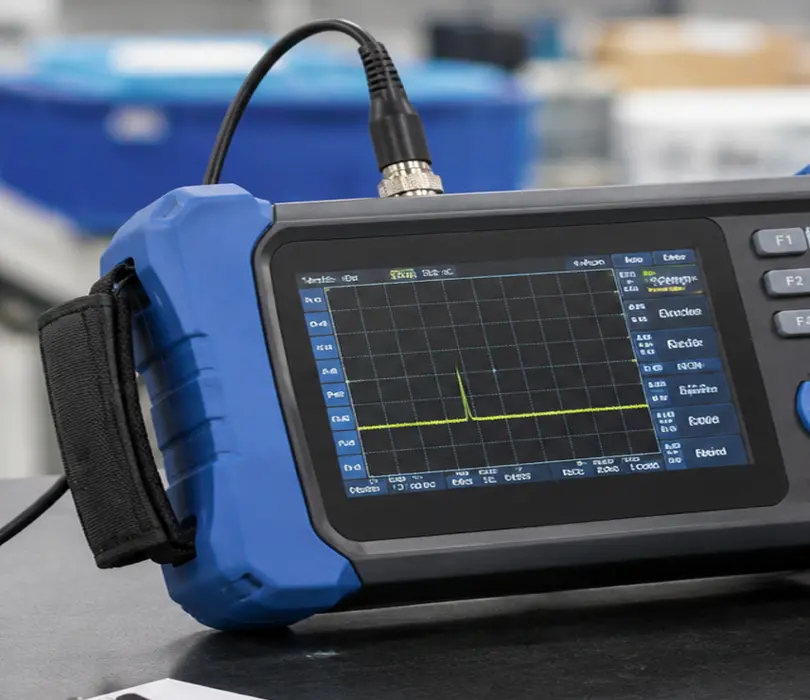

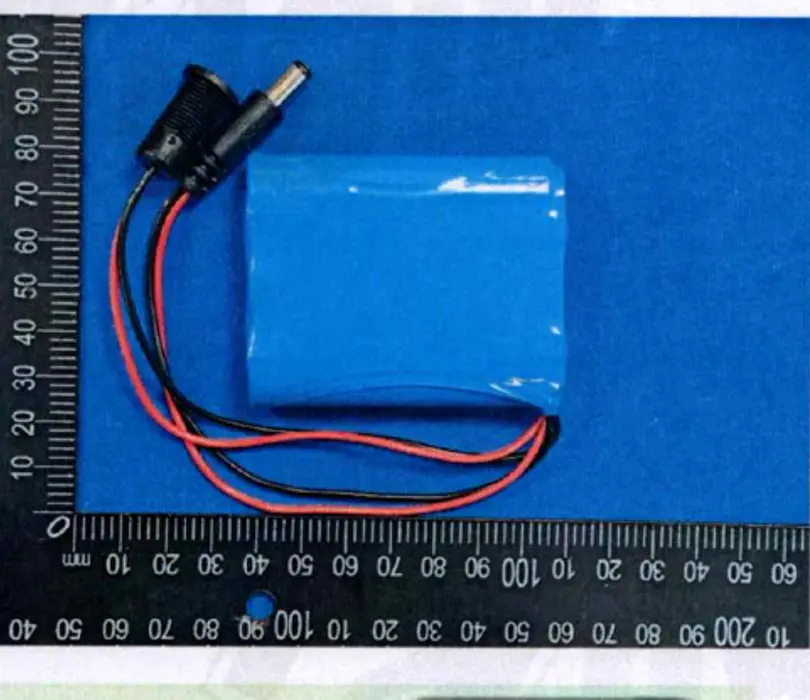

توضح صورة التطبيق اتجاه استخدام حزمة 18650 للمعدات المحمولة. تُظهر الصورة النموذجية التي تم اختبارها نموذج الحزمة المرجعية وترتيب الرصاص والموصل المستخدم في ملفات الاختبار الداعمة.

مرجع التغليف الذي تم اختباره

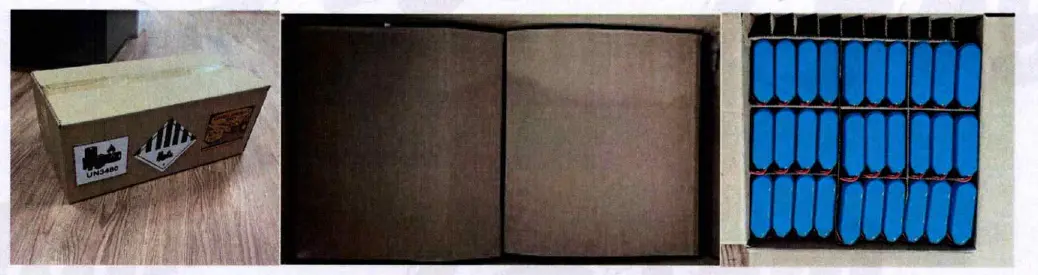

مرجع التغليف الذي تم اختباره لتكوين النقل الموثق.

وثائق الاختبار والنقل

يتم دعم حزمة 33.3Wh التي تم اختبارها من خلال ملفات الاختبار والنقل الدقيقة التي تمت معاينتها أدناه. يمكن توفير المستندات الكاملة لمراجعة المشروع أو تأكيد الطلب.

قابلية تطبيق الوثيقة: تنطبق هذه السجلات على التكوين الذي تم اختباره وظروف النقل/التعبئة الموثقة. يجب إعادة تأكيد قابلية التطبيق في حالة تغيير تكوين البطارية أو الشحنة.

الأسئلة الشائعة السريعة

هل هذه بطارية 12 فولت؟

إنها حزمة ليثيوم أيون اسمية من ثلاث سلاسل بقدرة 11.1 فولت. يسرد التكوين الذي تم اختباره جهدًا محدودًا للشحن يبلغ 12.6 فولتًا وقطعة تفريغ 9.0 فولت.

ماذا يعني تصنيف 3A؟

يسرد التكوين الذي تم اختباره 3000 مللي أمبير باعتباره الحد الأقصى لتيار الشحن المستمر و 3000 مللي أمبير باعتباره الحد الأقصى لتيار التفريغ المستمر. لا تتم المطالبة بقيمة أعلى للذروة الحالية هنا.

هل يمكن تغيير الموصل والكابل؟

بالنسبة لحزمة البطارية المخصصة، يجب التأكد من نوع الموصل والقطبية وطول الكابل واتجاه الخروج مقابل الجهاز النهائي.

ما هي الوثائق المتاحة؟

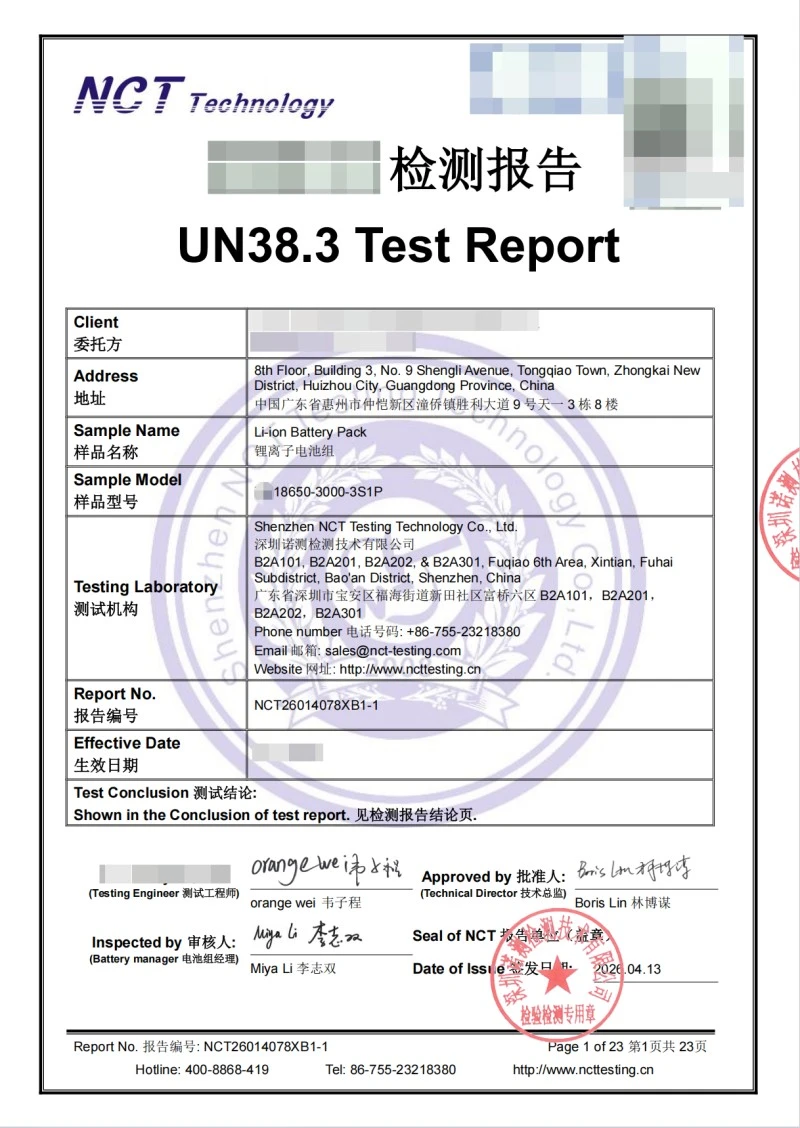

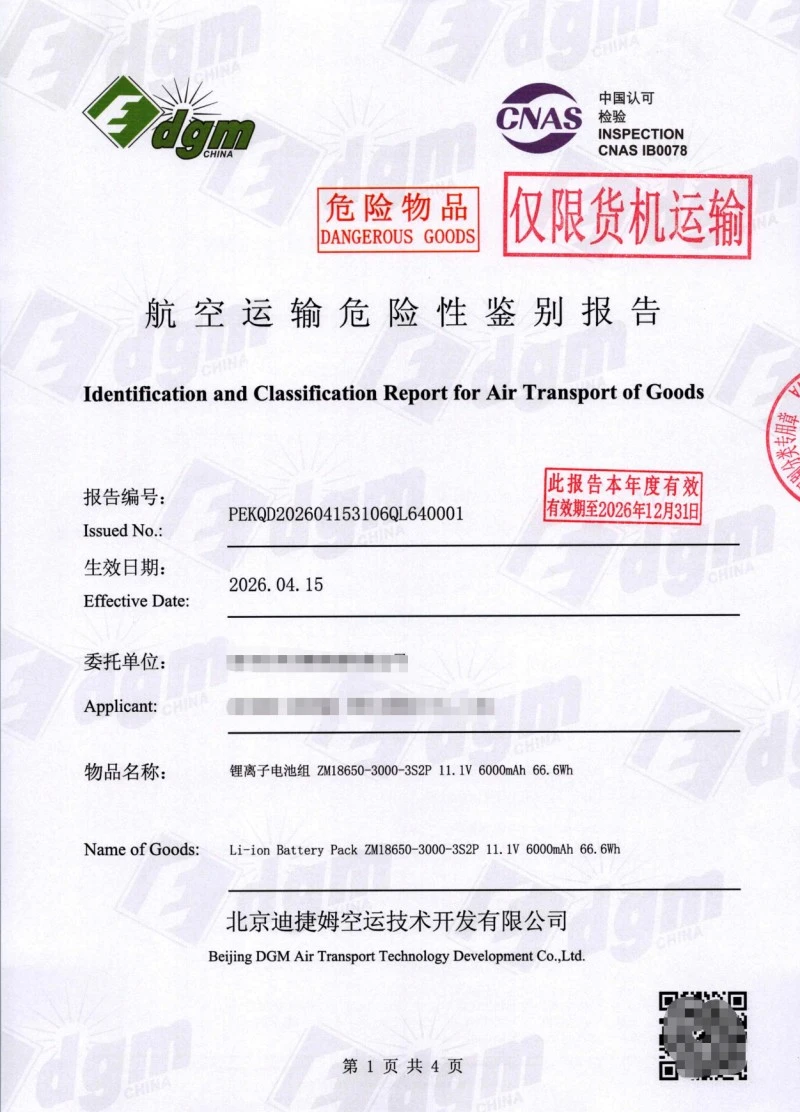

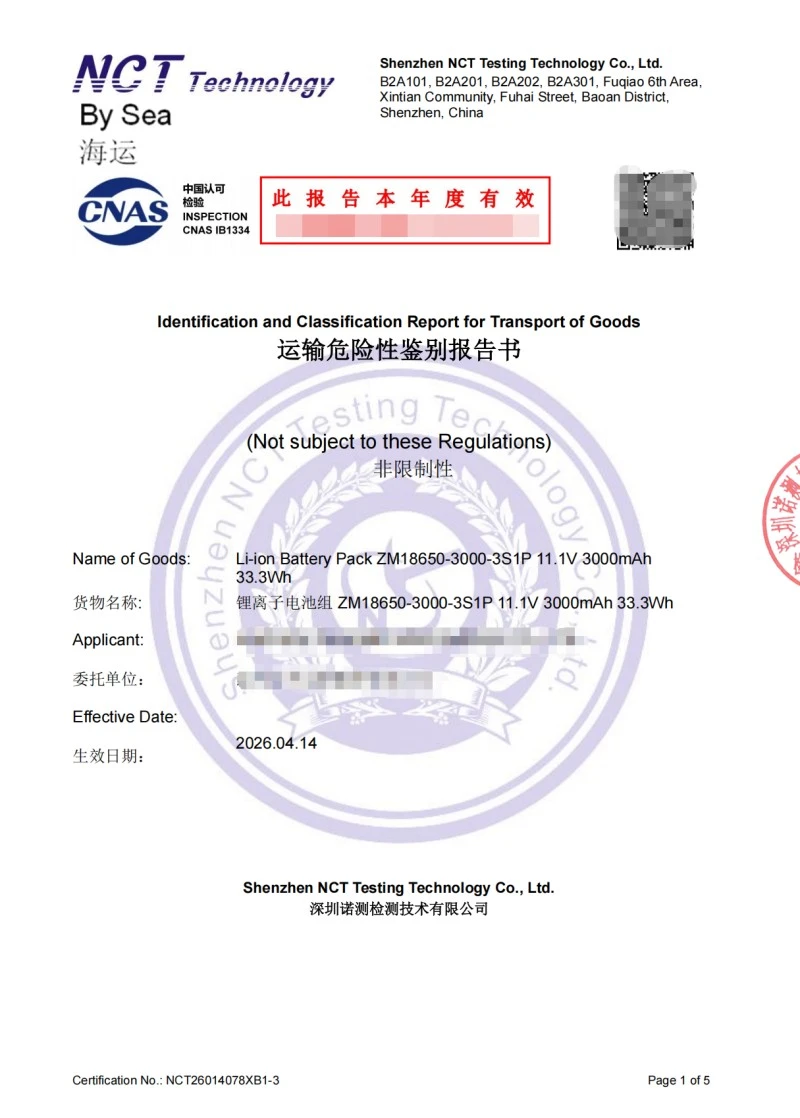

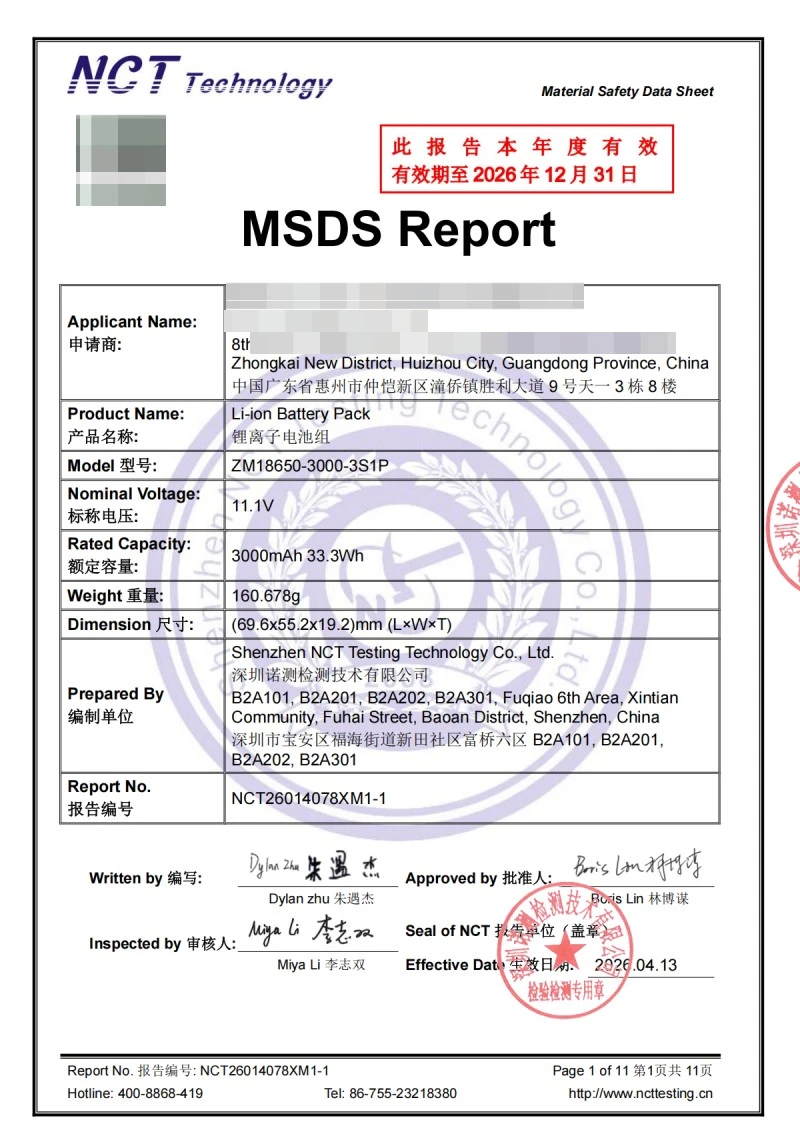

تتوفر سجلات اختبار UN38.3 وMSDS والنقل البحري والنقل الجوي والتغليف لتكوين حزمة بطارية 11.1 فولت 3000 مللي أمبير في الساعة التي تم اختبارها.

متى يكون الإصدار 6000 مللي أمبير مناسبًا بشكل أفضل؟

اختر تكوين 6000 مللي أمبير في الساعة 3S2P عندما يكون وقت التشغيل أطول، وطاقة 66.6 وات في الساعة وما يصل إلى 6 أمبير من التفريغ المستمر أكثر من الحد الأدنى لحجم البطارية وكتلتها، ويمكن للجهاز قبول الحزمة الأكبر مقاس 110.6 × 67.7 × 19.2 ملم.

معلومات للتأكيد قبل التكامل النهائي

· الجهاز/التطبيق وجهد التشغيل

· التيار العادي وتيار بدء التشغيل/التيار العابر

· وقت التشغيل المطلوب

· مساحة البطارية المتاحة والحد الأقصى للوزن

· مخرج الشاحن وطريقة الشحن

· صورة/نوع الموصل والقطبية وطول الكابل
